Реле напряжения – как подобрать и что стоит знать перед его установкой

Среди дополнительных аппаратов, которые стоит поставить в щиток, сверх обязательных автоматов и УЗО, на первом месте стоит реле напряжения, которое стоит установить всем, особенно в случае частного дома. Какие есть тонкости в установке реле напряжения, чем они отличаются и как подобрать подходящую модель - читайте в статье ниже.

Как работает реле напряжения и зачем оно нужно

Реле напряжения это модульный прибор, внутри которого находится электронная схема и реле, отключающее выводные клеммы. Слишком сильное изменение напряжения, как в большую, так и меньшую сторону способно повредить вашим приборам и как раз в этом случае реле напряжения сработает и отключит приборы от «неправильного» питания.

Стоимость реле напряжения с лихвой окупается – рано или поздно в сети случится проблема, например отгорит ноль и тогда вы потеряете десятки тысяч рублей, ведь выйдет из строя любая бытовая техника с электронной начинкой, а электроника сейчас есть почти в каждом приборе. Стоимость реле в 10 и больше раз меньше этой цифры, поэтому установить его - вполне разумный шаг.

Реле напряжения: какие они бывают и что выбрать

Реле напряжения делятся на две большие группы: однофазные или трёхфазные. Разумеется, если у вас в щиток входит только одна фаза, трёхфазное реле вам не нужно, но и в случае трёхфазного ввода зачастую применяют не одно трёхфазное реле, а три однофазных – разницы в работе между ними практически нет.

Следующее отличие – электронная или механическая регулировка. Электронная регулировка производится нажатием кнопок – реле такого типа обычно имеет встроенный вольтметр, он же индикатор при настройке. Механическая регулировка намного проще, так как требуется лишь повернуть ручки управления на нужную цифру, но она не такая точная, кроме этого, вместо вольтметра вы получите лишь два светодиода – «включено» и «авария».

Для маленьких и тесных электрощитков можно выбрать малогабаритное реле шириной с одномодульный автомат, оно также бывает механическим или электронным.

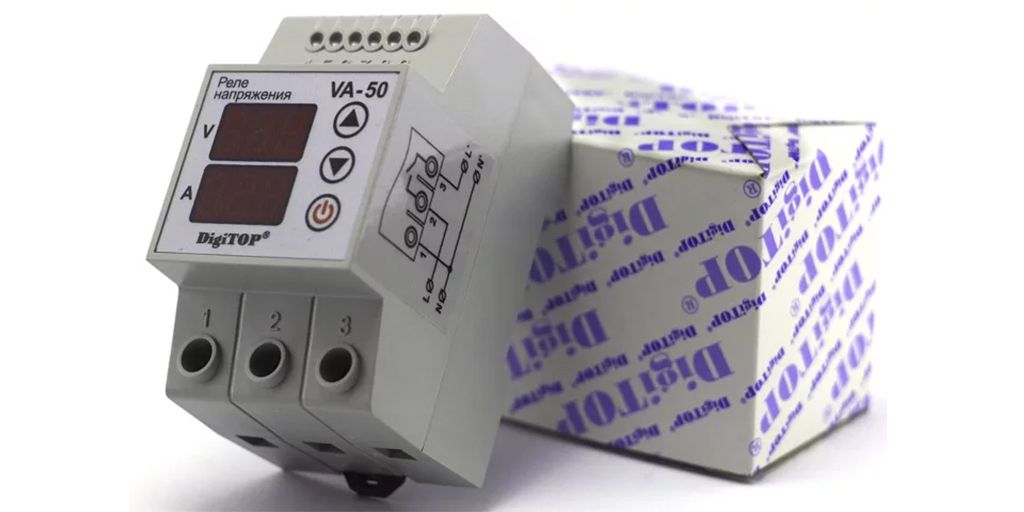

Популярные производители, которые хорошо себя зарекомендовали – Меандр, Новатек, DigiTop, RBUZ. Всё это российские фирмы – более именитые производители (ABB, Legrand) выпуском бытовых реле напряжения как правило не занимаются.

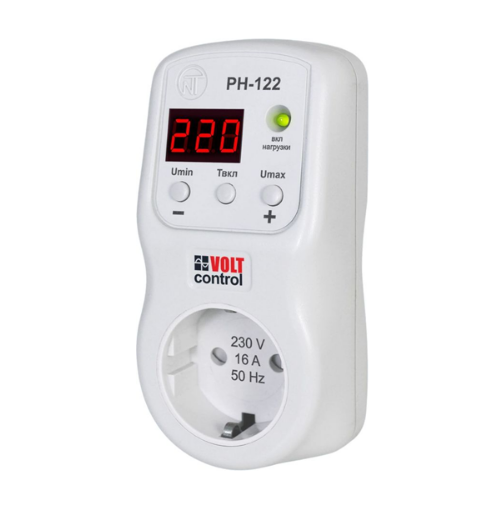

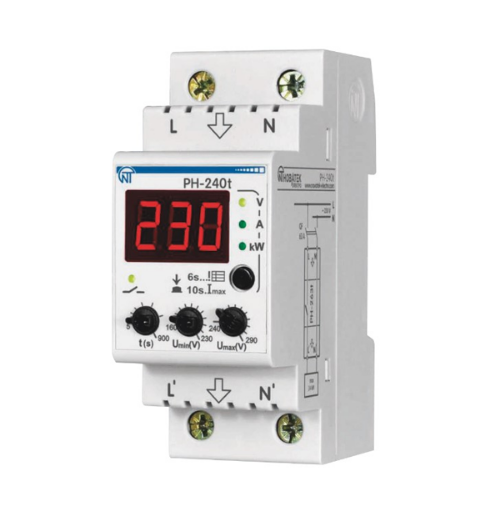

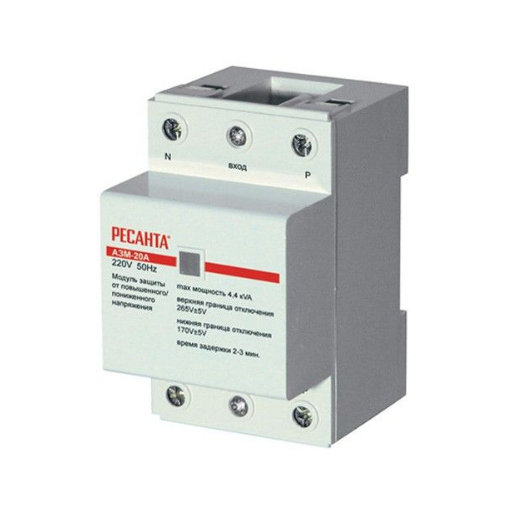

Реле напряжения 40А Ресанта (61/22/28)	Реле напряжения РН-122 в розетку Новатек-Электро	Реле напряжения РН-240Т многофункциональное 2 модуля Новатек-Электро

Установка реле напряжения

Реле напряжения устанавливается в распределительном щитке – сразу после вводного автомата. Подключается оно также как автоматы – фаза/ноль на ввод сверху и фаза/ноль на выход снизу. Подключать реле напряжения снизу, как автомат, нельзя.

Одномодульные (компактные) реле напряжения подключаются немного иначе: через само реле проходит и размыкается лишь фазный провод, а нулевой, нужный для питания реле подключается отдельным проводком.

Спасибо, что дочитали – установите реле напряжения и сохраните вашу бытовую технику на долгие годы!
