Разница в реле напряжения

Реле напряжения это прибор, предназначенный для защиты электроприборов от выхода из строя при перенапряжениях в сети. На рынке присутствует множество разных моделей таких реле, так что давайте разберёмся, в чём между ними разница и как их выбирать – читайте дальше!

Главные параметры реле – основа подбора

Начнём с основных параметров, которые необходимо учитывать при выборе реле напряжения.

Первый и главный это максимальный ток. Имейте в виду, что существует рабочий и предельный ток реле – хорошие производители указывают именно рабочий ток, а «хитрые» – предельный. Отсюда правило выбора: реле напряжения должно иметь рабочий ток не меньше, чем ток вводного (общего) автомата в вашем щитке.

Второй параметр это количество фаз. Для однофазной сети нужно брать такое же реле, что интуитивно понятно. А вот с трёхфазной проводкой всё сложнее. Можно пойти двумя путями – взять три однофазных реле напряжения и подключить их пофазно, либо установить трёхфазное реле напряжения. Первый путь подходит, если у вас в доме или квартире нет трёхфазных электродвигателей, то есть станков, что бывает редко. Если же вы хотите оборудовать мастерскую, устанавливать однофазные реле нельзя – при отдельном выключении одной из фаз электродвигатель может выйти из строя, так что все фазы должны отключаться одновременно.

Конструкция реле – важные особенности

Реле напряжения могут выпускать в корпусах разного размера и с разным размещением клемм для подключения жил. Классические реле напряжения, например Меандр УЗМ-50Ц выполнены в форм-факторе двухполюсного автоматического выключателя, его ширина составляет два модуля, питающие провода фазы и ноля подключаются сверху, а отходящие жилы – снизу, что делает монтаж интуитивно понятным. Аналогичную конструкцию имеют реле RE-V63А фирмы Ростокэлектро и реле РН-263Т от Новатэк Электро. Реле старого типа, занимавшие три модуля ширины уже не производят, поэтому при замене такого реле нужно будет переделать внутреннюю разводку в щите.

Кроме классических конструкций, некоторые реле напряжения подключаются по другой схеме, например реле напряжения Welrok D2-63, которое при срабатывании размыкает только фазный провод, имеет сверху клеммы для нуля и фазы, а снизу – только для фазы, что нужно учитывать при сборке. Некоторые модели реле, к которым относится реле Меандр УЗМ-50ЦМ, имеют ширину одномодульного автомата и клеммы только для фазы – ноль, нужный для питания схемы реле выведен тонким проводом, который нужно будет присоединить к нулевой шине.

Реле бывают с табло индикации (обычно со светодиодом) и без него. Индикация даёт наглядность и упрощает диагностику: оператор сразу видит состояние устройства (включено/выключено), может быстро выявить неисправность или проверить подключение при наладке. Однако у таких реле есть минусы: они дороже, менее надёжны (светодиод и его цепь — дополнительные потенциальные точки отказа), потребляют энергию даже в режиме ожидания, а в сложных условиях (пыль, влажность) индикатор может выйти из строя раньше самого реле.

Не только реле напряжения: обзор дополнительных функций

Теперь, от главных функций и конструкции, перейдём к интересным тонкостям – дополнительным функциям реле напряжения. Мы собрали имеющиеся в продаже реле напряжения в одну таблицу, чтобы вы могли быстро сориентироваться и подобрать аппарат с нужными вам дополнительными функциями.

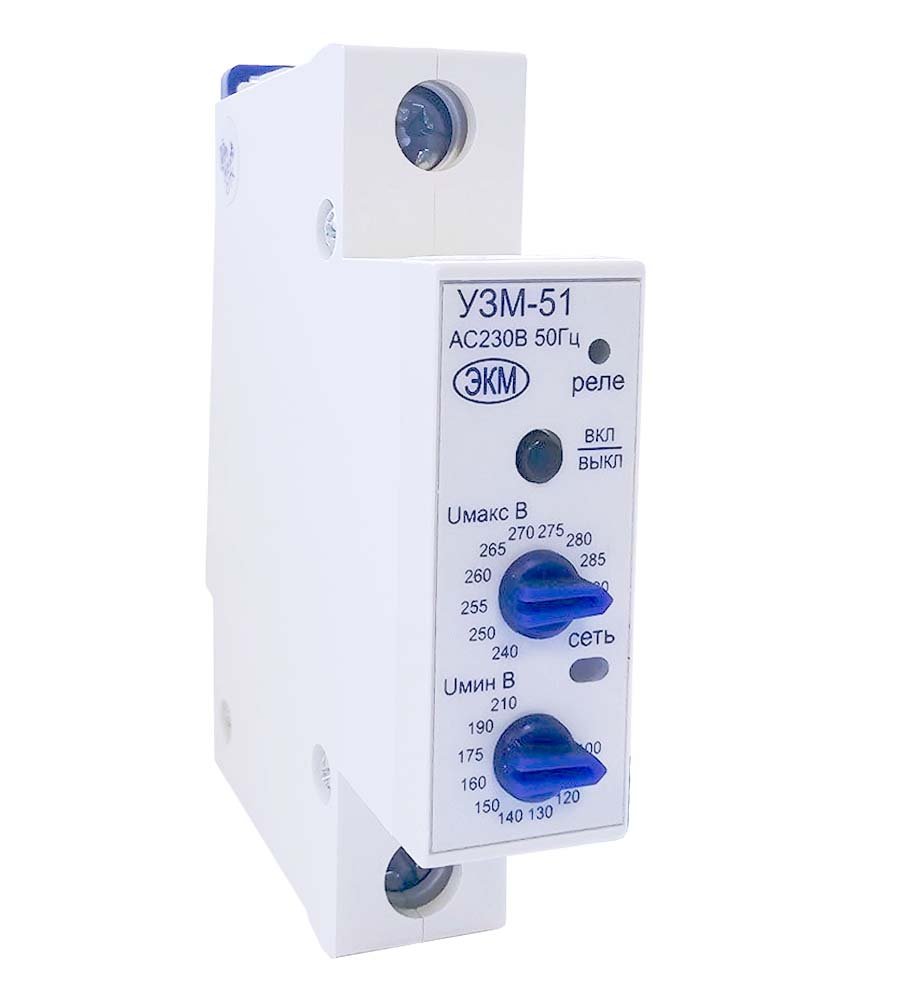

Реле напряжения RE VА-63 с контролем тока 63А 220В на DIN-рейку	Реле напряженияRE V-32A 220В установка на DIN-рейку	Устройство защиты от перенапряжений УЗМ-51 63А 230В УХЛ4 Меандр	Реле напряжения DIN D2-63 red 2 модуля 63А 220В WELROK

Рассмотрим эти функции, а также их применение.

Ограничение проходящей мощности (тока) служит для предотвращения перегрузки. В целом, эта функция дублирует автомат, однако благодаря процессорной точности можно ограничить мощность или ток с большой точностью. Когда это может пригодиться? К примеру, если в вашем загородном доме на столбе установлен «умный» счётчик с ограничением мощности. Чтобы не допустить его срабатывания, после которого нужно ждать определённое время, запрограммируйте ваше реле напряжения на мощность чуть меньшую порога срабатывания и его отключение предотвратит долгое обесточивание вашего дома.

Память событий это встроенное в реле напряжения хранилище, в котором записывается и в дальнейшем можно воспроизвести все произошедшие события, а именно отключения реле, уровни напряжения во время отключения, а также время и дата. Это позволит проанализировать качество напряжения в вашей сети и, на основе полученных данных, обратиться в энергоснабжающую организацию для исправления ситуации.

Отображение проходящих через реле мощности и тока, это удобная и полезная функция. Её можно использовать для двух целей: измерять потребление мощности каким-либо отдельно взятым прибором, либо оперативно отслеживать общее потребление электричества вашим домом и, при чрезмерно большой мощности или мощности, которая появляется «ниоткуда», находить в электрике неисправности и утечки тока.

Умное отключение, которое имеется в арсенале реле напряжения WELROK, это интересная функция, которая работает следующим образом. При установке верхнего предела отключения на величину меньшую 264 Вольт, реле при превышении порога отключится лишь через 0,5 секунд – это безопасно для приборов и снизит частоту отключений, снижающих комфорт пользования электрикой. То же относится и к отключению при понижении напряжения – если нижний порог превышает 176 Вольт, отключение произойдёт, только если пониженное напряжение держится больше 10 секунд. Это нужно для того, чтобы не реагировать на случайные кратковременные перепады напряжения, не представляющие опасности для приборов.

Регулировка яркости дисплея нужна, если у щитка прозрачная дверца, и он располагается в спальне. Можно выставить нужный уровень таким образом, чтобы считывание показаний было лёгким, как при свете, так и в темноте.

Блокировка кнопок на реле пригодится, если в щиток имеет доступ неквалифицированный персонал из членов вашей семьи – благодаря блокировке они не смогут случайно внести в настройки реле изменения, что может привести к постоянному отключению электричества в доме.

Чем качественные реле отличаются от дешёвых имитаций на маркетплейсах?

В заключение разберём частый вопрос – зачем покупать реле напряжения за 3 тысячи рублей, когда на маркетплейсе есть аналогичный аппарат за 800? Дело в том, что данные приборы не способны выполнять функцию защитного аппарата – в них устанавливаются дешёвые запчасти и электронные компоненты как в игрушках. Они могут показать вам текущее напряжение, даже могут успешно отключиться при перенапряжении, если подключить их без нагрузки, однако в условиях реальной эксплуатации при прохождении тока в десятки ампер, слабое реле внутри не справится с мощной электродугой, образующейся при размыкании цепи и реле сгорит – хорошо, если само, не потянув «за компанию» весь электрощит. Выбирайте качественную и проверенную продукцию российского производства!

Спасибо, что дочитали – надёжной вам электрозащиты!
