Разбираемся со светом: сколько прокладывать линий на светильники и как устанавливать выключатели света

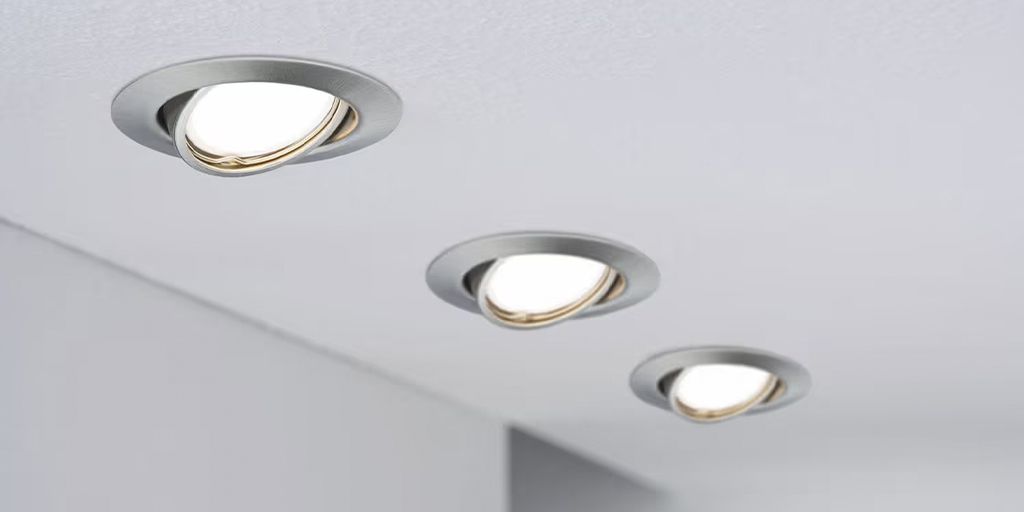

Светильники, а также выключатели света и другие приборы управления – это вторая по важности часть проводки после силовых линий с розетками. Искусственное освещение необходимо не только в тёмное время суток: в большинстве помещений оно требуется круглосуточно, поэтому вопрос размещения выключателей и прокладки линий освещения один из важных моментов, который не стоит пропускать при проектировании, даже неформальном.

Размещение выключателей: важные принципы

Главное правило размещения выключателей – выключатель должен находиться в месте, где его ожидают найти, чтобы человек, которому нужно включить в помещении свет, не блуждал в потёмках или, что ещё хуже, не нанёс себе травму без нужного освещения. В советское время выключатели располагались достаточно высоко – на уровне груди взрослого человека. В наши дни, для большего удобства и доступности выключателей для детей, их принято монтировать примерно на уровне метра от пола.

Интересный нюанс – если для высоко расположенных выключателей направление включения света лучше выбирать «снизу – вверх», то для низко расположенных более удобной будет ориентация «сверху – вниз», как соответствующая нашей физиологии.

Для ванных комнат, моечных и парных бани, а также для управления уличными светильниками, выключатели лучше располагать вне освещаемого пространства. Это продиктовано соображениями электробезопасности – так люди будут находиться вне угрозы поражения током.

Значительные по площади помещения, а также длинные коридоры и лестницы оснащают более сложными выключателями – проходными и промежуточными. Это позволяет управлять одним источником света с нескольких мест, что значительно повышает комфорт и безопасность электрики. В том случае, когда число мест для параллельного включения превышает 3-4, лучше применить схему с импульсным (бистабильным) реле и кнопочными выключателями.

Кабельная разводка для светильников: что нужно учесть

Для работы светильников, кроме выключателей и реле, понадобятся кабели, которые доставят электроэнергию от распределительного щитка к источникам света. Как правило, для бытовых и офисных светильников применяется кабель ВВГнг-LS. Защитные автоматы для такого кабеля должны иметь номинал 10 или, для более скромной по количеству светильников линии, 6 Ампер.

В принципе, сечение 1,5 квадрата по меди позволяет подключить достаточно много светильников, особенно современных, на основе светодиодов. Но подключать все светильники электроустановки к одному кабелю не стоит и вот почему. Даже в полностью исправной и правильно обслуживаемой проводке периодически возникает потребность в отключении питания от светильников, например для их чистки и замены ламп. Отключать все светильники разом неудобно – это доставит неудобства большому количеству людей, поэтому лучше разбить все цепи освещения на несколько групп, например (для частного дома):

• линия освещения кухни;
• линия жилых комнат, холла и коридора;
• линия ванной комнаты (защищается УЗО на 30 мА);
• линия подвала и улицы (защищается УЗО на 30 мА).

Кроме этого, в офисных и других общественных зданиях нужно предусмотреть линию аварийного освещения, которая питается от другого ввода или источника резервного электроснабжения (ИБП или генератор) – эта линия нужна для безопасной эвакуации посетителей в случае пропадания питания на основном вводе.

Советы по монтажу выключателей и светильников

При необходимости разместить в одном месте несколько выключателей, предпочтение нужно отдавать одно- и двухклавишным механизмам – трёхклавишные есть не в каждой серии и при использовании создают неудобства.

Включение сразу нескольких светодиодных светильников, особенно мощных – прожекторов, светильников на столб, их лучше включать не напрямую выключателем, а через контактор. Драйвер светодиодного светильника при включении создаёт сильный бросок тока, который может быстро вывести выключатель из строя.

Двухклавишные перекрёстные (промежуточные) выключатели не только очень сложны по конструкции и ненадёжны, но и создают трудности при установке и подключении. Лучше обойтись без них и использовать одноклавишные механизмы, либо схему на импульсном реле.

Всю проводку к выключателям лучше проводить трёхжильную – в будущем это сделает возможным переделку схемы, например с простых выключателей на проходные или с одноклавишного выключателя на двухклавишный.

Спасибо, что дочитали – надёжного вам освещения и удобной электрики!
