Провод СИП: нюансы подключения и комплектующие – просто и понятно

24.04.2023

Провод СИП из алюминия применяется для воздушных линий электропередачи – он заменил голый алюминиевый провод, который применялся в СССР и это неспроста – у него масса преимуществ, о которых мы расскажем дальше – вам это пригодится!

Как устроен провод СИП и почему он так хорош для воздушных линий?

В отличие от простого алюминиевого провода, например марки А16, провод СИП имеет специальную упрочнённую жилу, а также изоляцию из полиэтилена. Упрочнённая жила даёт возможность натягивать провод с достаточно длинными пролётами – до 40 метров, а наружная изоляция из полиэтилена, стойкая к солнечному ультрафиолету, обеспечивает безопасность в эксплуатации в жилых зонах. Кроме этого, провод СИП стоит очень недорого, поэтому сооружения воздушных линий с этим проводом экономически оправдано, особенно в сельской местности, где необходимо доставлять электроэнергию до удалённых от подстанции домов – иногда на расстояние 10 км.

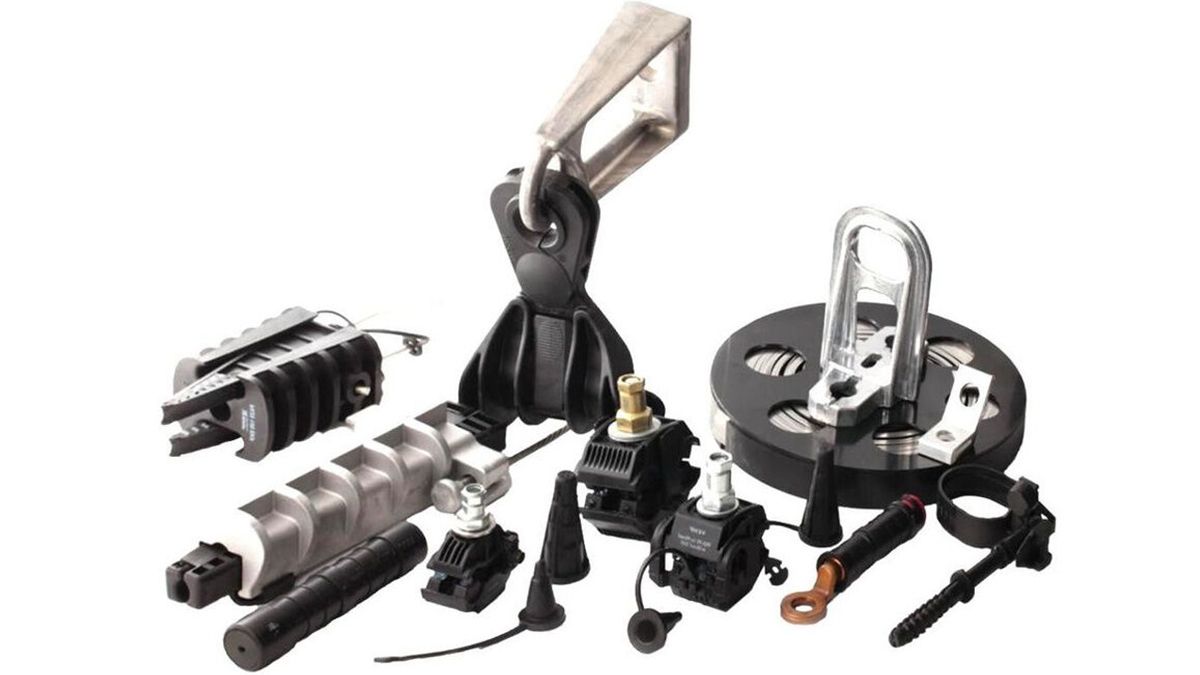

Что необходимо для монтажа провода СИП – обзор аксессуаров

Разберём типичный случай – нам нужно сделать ввод электричества от магистральной линии к частному дому. Нам понадобятся:

сам провод СИП – либо 2х16 (однофазный ввод), либо 4х16 (ввод на три фазы);
два кронштейна для крепления на столбе с одной стороны и на стене дома с другой;
два анкерных зажима, с помощью которых провод СИП фиксируется и натягивается, самый частый – типа DN123;
прокалывающие зажимы для соединения СИПа с медными кабелями ВВГ для спуска к щитку на столбе и для ввода электричества в дом – их преимущество в том, что провод не нужно зачищать, а также отключать магистральную линию от электричества.

Это минимальный набор, который может дополняться, например, если нужно установить дополнительную опору или провести часть линии СИП по наружной стене дома до места ввода в стену.

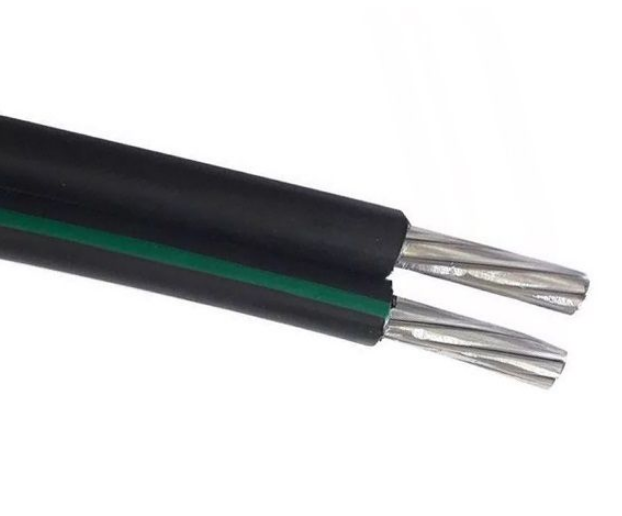

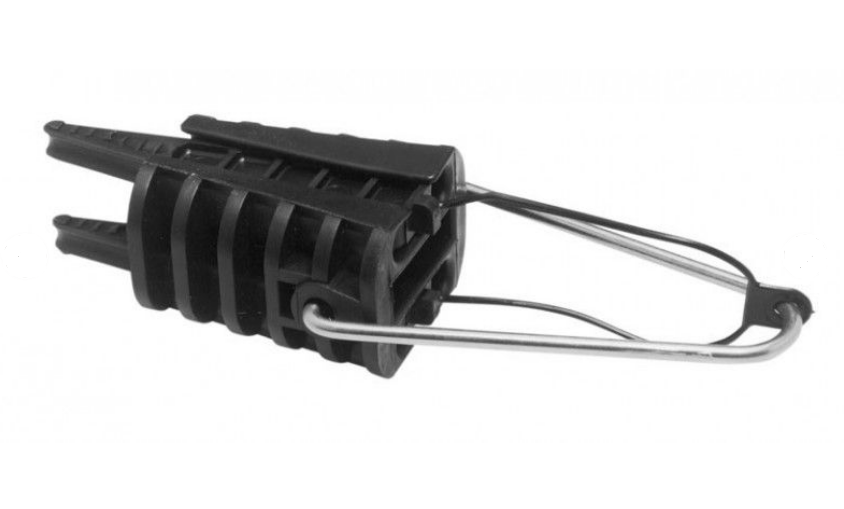

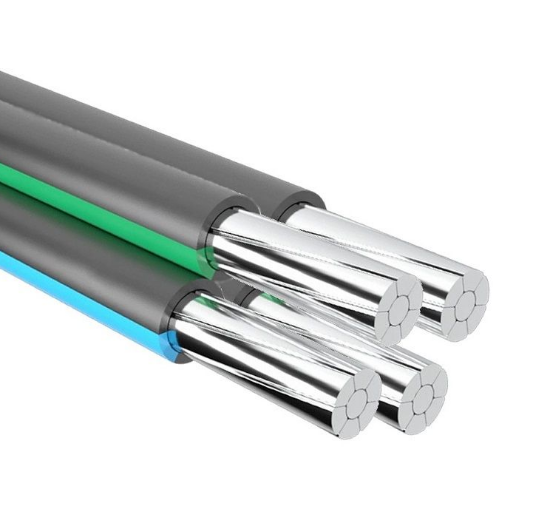

Провод самонесущий изолированный СИП 4 2х16.0 Энергокомплект Витебск (ГОСТ)	Зажим анкерный DN 123 для концевого крепления ответвлений 16-25мм2 СИП4 Niled	Провод самонесущий изолированный СИП 4 4х16.0 Энергокомплект Витебск (ГОСТ)

Важное уточнение и минус провода СИП - изоляция провода СИП горючая, поэтому его нельзя вводить непосредственно в электрощиток, вводить в дом, а также крепить на стену без специальных дистанционных фиксаторов. В настоящее время практика ввода СИП в щиток и в дом очень распространена, поэтому не поддавайтесь на уговоры электриков, которые «всегда так делают» и осуществляйте ввод только медным негорючим кабелем ВВГ или NYM.

Спасибо, что дочитали – применяйте провод СИП строго по назначению и ввод в дом будет служить вам до 30 лет без каких-либо проблем.
