Проходные и перекрёстные выключатели – подключаем правильно

Кроме обычных выключателей на два провода, есть и более «хитрые» разновидности – проходные и промежуточные (перекрёстные). Зачем они нужны и как их правильно устанавливать – читайте в статье ниже!

Проходной выключатель (переключатель) – включение с двух мест

Классический выключатель на два провода действует очень просто – при нажатии на клавишу он замыкает или размыкает фазный провод, идущий к светильнику, тем самым включая или выключая освещение. В большинстве случаев такого выключателя, на одну, две или три клавиши вполне достаточно. Но что, если нам нужно включать освещение не из одной точки, а, например из двух – например, внизу и вверху лестницы? Обычные выключатели для этой цели не подойдут, так как если разомкнуть цепь внизу, вверху её включить уже не получится. Для решения этой задачи изобрели проходные выключатели или переключатели.

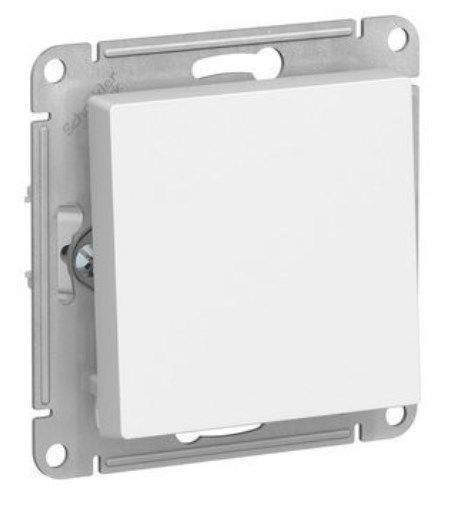

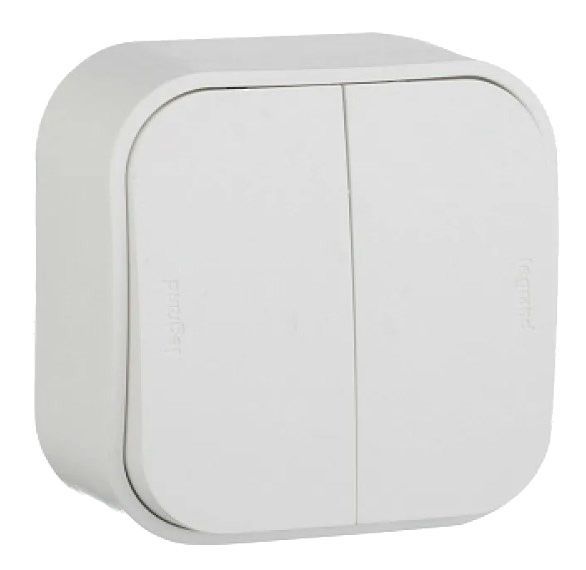

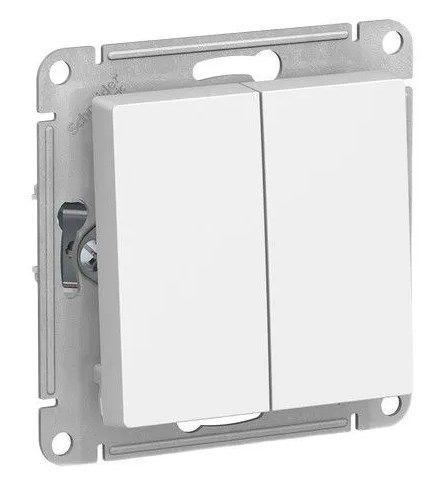

Переключатель 1кл схема 6 10АХ (белый) ATLASDESIGN SE	Переключатель 2кл схема 6/2 10АХ (белый) ATLASDESIGN SE	Переключатель 2кл на 2 направления 10А IP20 (белый) Quteo Legrand (782206)

В отличие от простого выключателя, проходной имеет не два, а три контакта. При нажатии на клавишу, третий контакт меняет положение, переключаясь с одного провода на другой. Благодаря этому, можно собрать схему, в которой оба выключателя смогут включаться независимо друг от друга. Это может быть полезно не только для освещения лестницы, но и в длинных коридорах или больших комнатах, где важно иметь возможность управлять освещением не только от входа, но и в глубине помещения.

Перекрёстный (промежуточный) выключатель

Дальнейшим развитием идеи проходного выключателя является промежуточный или перекрёстный выключатель. Давайте представим, что нам нужно включать свет не из двух мест, а из трёх, четырёх, пяти – как это сделать? Проходные выключатели работают лишь в паре и здесь не помогут. Для того, чтобы нарастить число точек понадобятся выключатели с четырьмя контактами – два на вход и два на выход.

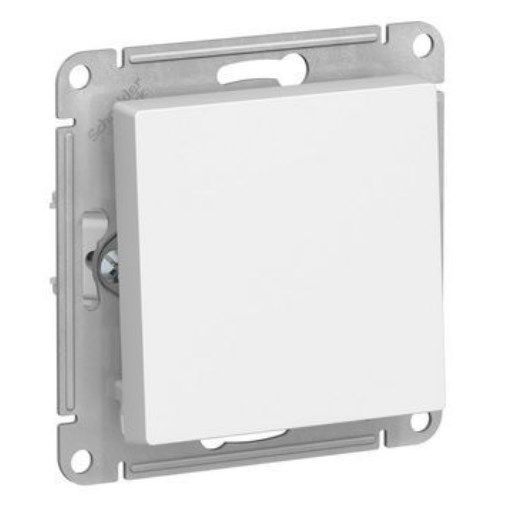

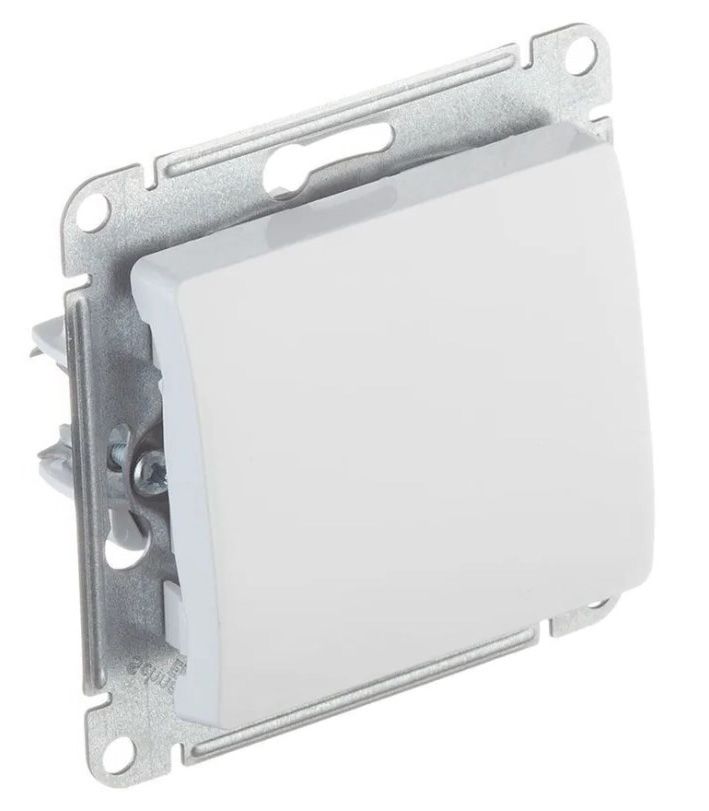

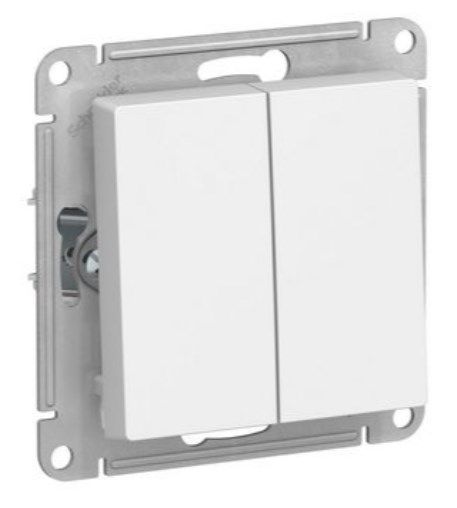

Переключатель 1кл перекрестный схема 7 10АХ (белый) ATLASDESIGN SE	Переключатель 2кл схема 6/2 10АХ (белый) ATLASDESIGN SE	Переключатель 1кл перекрестный схема 7 10AX (белый) GLOSSA SE

Промежуточный выключатель работает так. При нажатии на клавишу, в его механизме происходит переключение – одна линия размыкается, а вторая наоборот, включается – и наоборот. Благодаря этому можно обеспечить независимое включение с трёх, четырёх и больше выключателей.

Установка проходных и промежуточных выключателей

Главное, что нужно помнить при установке таких выключателей – для них нужно предусмотреть трёхжильный провод – для нуля и для двух фаз, между которыми будет происходить переключение. Присоединить «хитрые» выключатели к двухпроводной линии не получится. В том случае, если двойной провод уже протянут и поменять его не получается, для включения с нескольких мест можно применить схему с импульсными реле и кнопками – о ней мы расскажем в отдельной статье.

И ещё один совет – не спешите при подключении и сверяйтесь со схемой подключения, так как с проходными и особенно промежуточными выключателями легко допустить ошибку.

Спасибо, что дочитали – удачного монтажа и комфортного освещения!
