Проходные и перекрёстные выключатели — монтаж и подключение

Выключатели света предназначены для ручного включения и выключения светильников, в простейших случаях – обычной лампочки. Это неотъемлемая часть любого интерьера по всему миру, не исключая и Россию. Как расположить выключатели, чтобы пользоваться ими было удобно, а также для чего нужны и как монтируются «проходные» и «перекрёстные» выключатели – мы расскажем ниже.

Что такое проходные выключатели – усложняем схему управления светом

Давайте сначала рассмотрим простейший одноклавишный выключатель, для включения света с одной точки. У него имеется всего два контакта – винтовых или пружинных, которые служат для подключения проводов «вход» и «выход». К проводу «вход» подключается фазный питающий провод от сети 230В. Провод «выход» служит для подключения провода, который идёт на светильник. Провод нуля, кстати, к выключателю не подключается и проходит напрямую на светильник.

Внутри механизма выключателя располагается подвижный контакт, который при нажатии на клавишу либо присоединяет входную клемму к выходной клемме, либо отсоединяет её, управляя, таким образом, подачей напряжения на светильник – просто и понятно. Для чего же изобрели более сложные схемы выключателя – проходную и перекрёстную?

Давайте представим, что нам нужно управлять освещением коридора или лестницы. И туда и туда мы можем попасть с двух сторон – если выключатель будет стоять в единственном экземпляре, например, посередине коридора или лестницы, половину пути мы пройдём в темноте. А как выключать свет – возвращаться обратно? Понятно, что это не работает и нужно другое решение.

Можно попытаться подключить к одной линии два простых выключателя, но если сделать это параллельно, включение одного из выключателей замкнёт линию намертво, и выключить её вторым выключателем не получится. Обратная проблема возникнет, если выключатели соединить последовательно – теперь уже выключение одного из выключателей не позволит включить свет вторым выключателем обратно.

Выйти из этого замкнутого круга можно, если усложнить схему выключателя. Добавим в схему третий контакт таким образом, чтобы при одном положении клавиши вход был соединён с одним из выходов, а при переключении – с другим. Если соединить два «усложнённых» или проходных выключателя так, чтобы их выходы был соединены друг с другом, а входы соответственно с питающей фазой и фазой светильника, то получится, что в каком бы положении не находилась клавиша первого выключателя, мы всегда сможем «перебросить» фазу и изменить состояние светильника, то есть включить его или выключить посредством второго выключателя.

Это простое, но гениальное изобретение позволяет решить проблему управления светом в протяжённых помещениях и на лестницах, однако бывают и более сложные варианты, когда двух выключателей недостаточно – нужно три, четыре и даже больше точки, с которых нужно управлять освещением. Для решения этой задачи применяются промежуточные или перекрёстные выключатели.

Переключатель 1кл промежуточный Etika Legrand (672309)	Переключатель 1кл перекрестный ATLASDESIGN SE	Кабель силовой ВВГнг(А)-LS 4х1.5 (ККЗ) (ГОСТ) 4631179613294	Коробка установочная СУ HF для всех типов стен Ø72мм H=65мм ТУСО Ruvinil

Перекрёстные выключатели – самая сложная схема

Перекрёстный выключатель имеет четыре контакта на клавишу и работает так. При переключении клавиши, первые два контакта размыкаются и замыкаются вторые два контакта. Между собой эти пары контактов никак не связаны. Промежуточные выключатели присоединяются по схеме между проходными, то есть схема, в которой есть промежуточный выключатель, начинается с проходного выключателя, затем жилы присоединяются к промежуточному выключателю (их может быть несколько, один за другим, но не больше пяти), и в конце – опять к проходному выключателю.

Эта достаточно громоздкая схема решает сложную задачу включения света с трёх и более мест, что может быть нужным для освещения длинного коридора с несколькими промежуточными выходами, лестницы на три и более этажа, либо большого помещения из которого есть несколько выходов.

Разумеется, применение проходных и промежуточных выключателей не ограничивается коридорами и лестницами – их можно применять почти где угодно. Простейший пример – установка проходного выключателя у входа в спальню и второго – у кровати, чтобы не приходилось вставать для выключения света. Применение этих устройств ограничено лишь фантазией заказчика.

Советы по монтажу проходных и перекрёстных выключателей

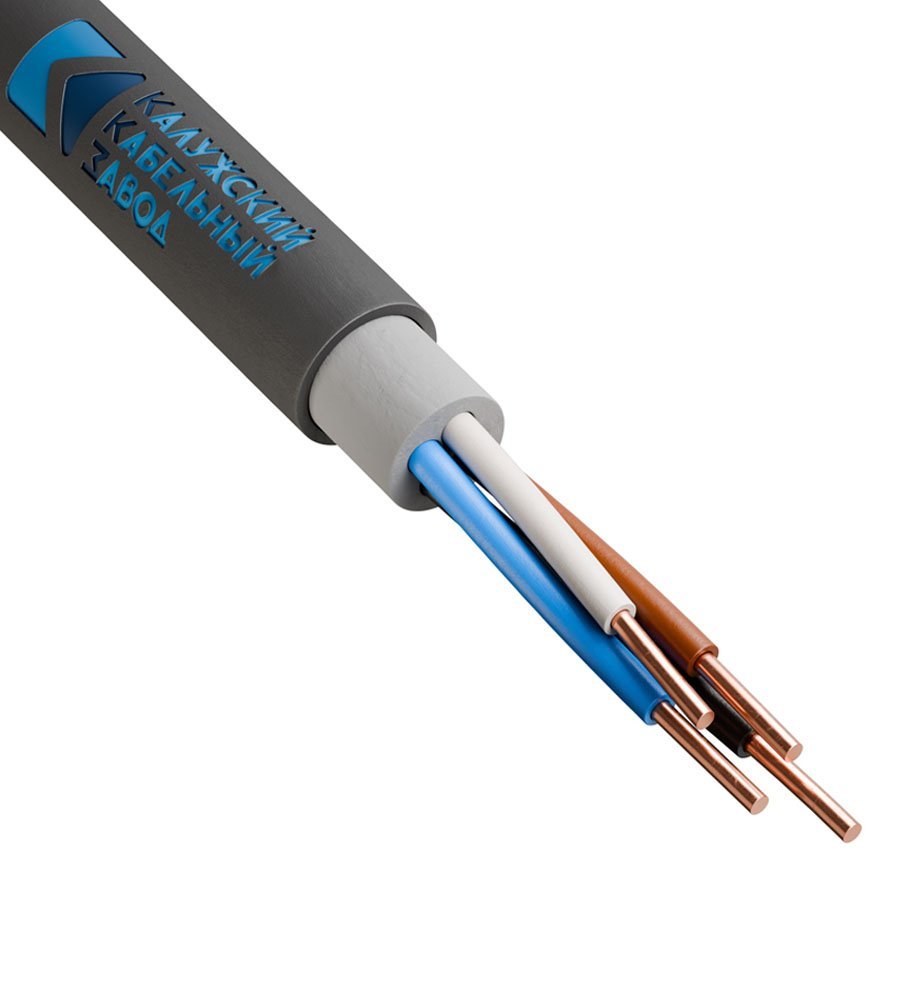

Проходные и промежуточные выключатели монтируются так же, как и обычные, но есть важное отличие. При проектировании электрической проводки, в линиях, где устанавливаются выключатели со сложными схемами, нужно применять кабель с дополнительной жилой. К примеру, для обычного выключателя достаточно трёх жил – фаза, которая разрывается выключателем и ноль с землёй, которые идут напрямую к светильнику. Для проходных выключателей потребуется дополнительная жила – то есть для светильника с заземлением, например, люстры, нужно заложить четырёхжильный кабель ВВГнг-LS 4x1,5.

Использование двухклавишных проходных и тем более двухклавишных перекрёстных выключателей (есть и такие!) дополнительно увеличивает необходимое число жил. В широкой продаже вы вряд ли найдёте кабели с числом жил больше пяти, поэтому для удобства и простоты монтажа лучше прокладывать отдельные кабели для каждой клавиши – трёхжильный для светильников без земли и четырёхжильный для светильников с заземлением. Это удобно ещё и потому, что двухклавишный проходной выключатель может взаимодействовать с одноклавишными «напарниками» в разных местах, что при использовании отдельного кабеля не составит проблем в разводке.

Подключение жил кабеля к сложным выключателям требует внимательности и абстрактного мышления – нужно держать в голове всю схему, в которую вы включаете данный механизм. В результате ошибки схема будет работать некорректно и поиск неправильного подключения может занять много времени, особенно если монтаж производил один мастер, а исправлять за ним будет другой.

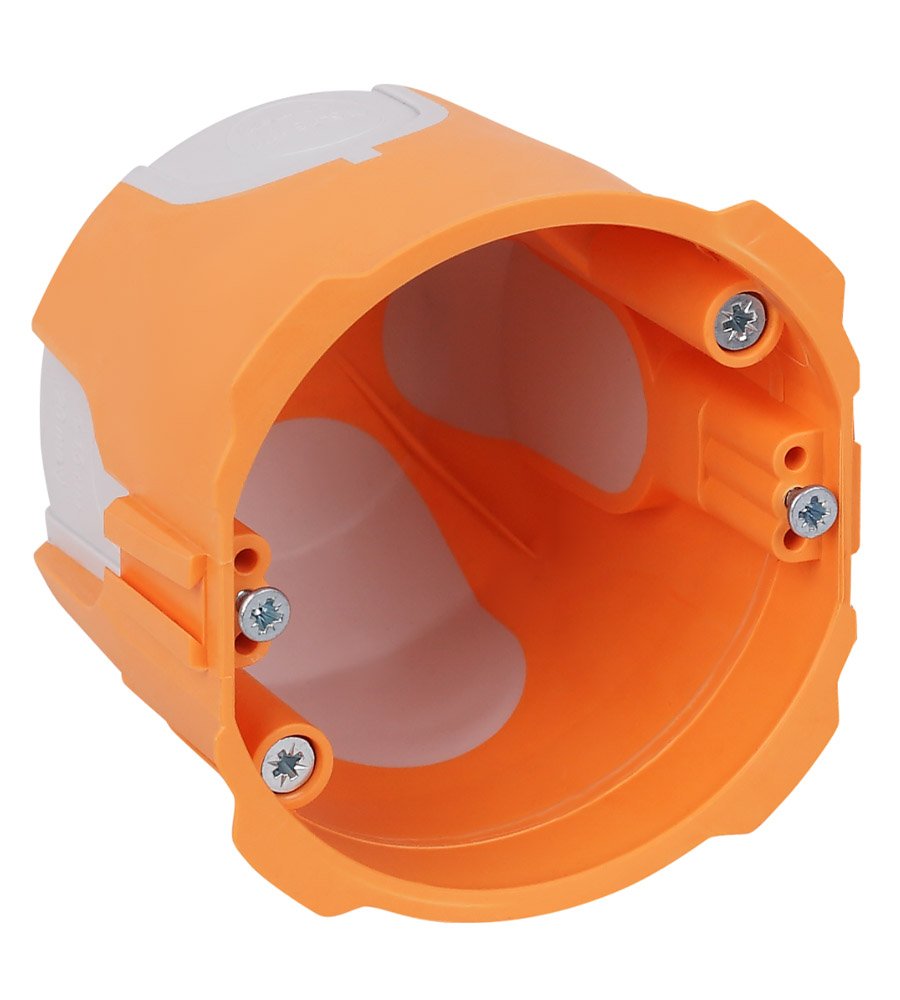

Помните, что к двухклавишному проходному выключателю подключается шесть проводов, а к двухклавишному перекрёстному – восемь (!), поэтому по возможности применяйте для этих механизмов коробки увеличенной глубины и диаметра, например KOPOS 73ммх70мм или Рувинил 72ммх65мм. В противном случае разместить все жилы, особенно жёсткого кабеля, будет весьма затруднительно.

Спасибо за просмотр – удачного монтажа и комфортного электричества!
