Проходной переключатель/импульсное реле. Управление освещением, плюсы и минусы

Управление светом с нескольких мест – схемы и механизмы

Давайте разберём разновидности механических выключателей света и их подключение – от простых вариантов к более сложным. Все механизмы выключателей делятся на три группы:

• выключатели на 2 контакта для управления светом с одной точки;

• выключатели на 3 контакта (проходные, переключатели), для схемы управления светом с двух мест;

• выключатели на 4 контакта (перекрёстные, промежуточные), для управления светом с трёх мест и больше.

Обычные выключатели могут иметь одну, две и три клавиши, а проходные и перекрестные – до двух клавиш. В том случае, когда проходные или перекрёстные выключатели имеют две клавиши, для простоты понимания можно принять, что это два одноклавишных переключателя, просто объединённые в одном корпусе.

Для подключения простого выключателя на два контакта достаточно простой двухпроводной линии, без заземления или трёхпроводной с заземлением. Как правило, заземления требуют светильники с металлическим корпусом, например люстры.

При установке двухконтактного выключателя, нулевой (и заземляющий) провод идут напрямую к светильнику, а фазный разрывается и подключается через выключатель. В старых проводках ноль иногда шёл по отдельной от фазы трассе, в этом случае в коробке, где стоял выключатель, был только фазный провод – это нужно учитывать при замене старых выключателей.

Двухклавишный и трёхклавишный выключатель с простой схемой подключается аналогично одноклавишному, разница лишь в том, что от выключателя идёт не одна линия, а две или три – соответственно на два или три отдельных светильника.

Проходные выключатели или переключатели, в отличие от обычных выключателей, имеют не два, а три контакта. Это нужно для того, чтобы реализовать схему независимого включения: не важно, в каком состоянии находится первый выключатель – если щёлкнуть клавишей второго свет включится или выключится. Для этого между проходными выключателями прокладывается кабель с дополнительной жилой – либо трёхжильный, если не нужно заземление, либо четырёхжильный с заземлением.

К выключателям подключается только фазный провод: нулевой и заземляющий, как и в прошлом случае, идёт напрямую к светильнику. Разница в схеме состоит в том, что от первого проходного выключателя ко второму идёт не один, а два фазных провода, которые после второго выключателя сводятся обратно к одной фазной жиле, идущей на светильник.

Перекрёстный или промежуточный выключатель имеет четыре контакта на одну клавишу. Это может показаться сложным, но подключается он так же, как и проходные – только в разрыв двойной фазной линии между выключателями. Соответственно, два провода с одной стороны подключаются к выходу первого проходного выключателя, а два провода с другой – к входу второго. Промежуточных выключателей можно подсоединять несколько в ряд, но рекомендуется не превышать 5 штук, во избежание больших потерь напряжения в линии.

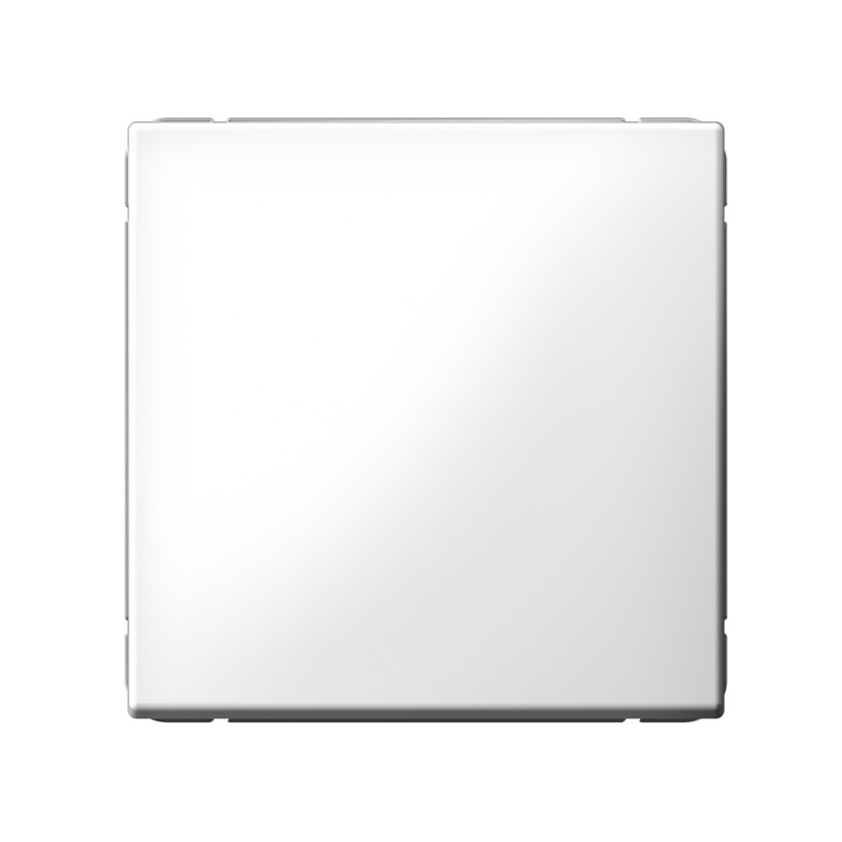

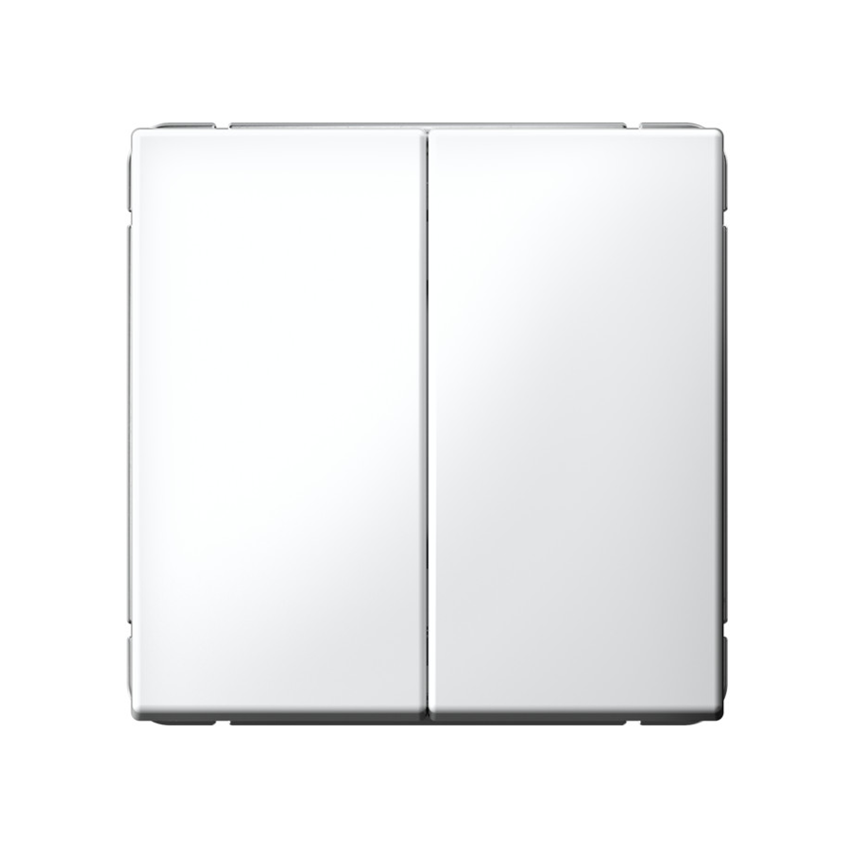

Выключатель 1кл схема 1 10АХ (белый) ARTGALLERY SE	Переключатель 2кл схема 6/2. 10АХ (белый) ARTGALLERY SE	Переключатель 1кл перекрестный схема 7 10AX ARTGALLERY SE

Импульсное реле для управления светом

Для управления светильниками с трёх и более мест, как мы указали выше, можно использовать комбинацию из проходных и перекрёстных выключателей. Но что делать, если электромонтаж уже завершён, а у линии всего две или три жилы? Либо вы не хотите разбираться со сложными схемами подключения и замуровывать многожильные кабели? На помощь придёт электронный помощник – импульсное или бистабильное реле. Как оно работает?

Импульсное реле имеет управляющий вход и группу контактов с двумя стабильными состояниями – ВКЛ и ВЫКЛ. При подаче на управляющий вход реле импульса напряжения 220 Вольт, скажем, от нажатия кнопки, реле переходит из одного состояния в другое. Например, если контакт реле был замкнут, он разомкнётся и выключит свет, а если был разомкнут, то замкнётся.

Это позволяет построить схему управления светом с трёх, пяти и даже десяти мест, используя всего лишь двухпроводную линию и соответствующее количество кнопочных выключателей без фиксации (кнопок). В любой современной серии розеток, например Systeme Electric ARTGALLERY, есть такой механизм, предназначенный для управления освещением через «умные» реле.

Есть у данной системы и минусы – кабель от светильников нужно будет тянуть в распределительный щиток, а импульсных реле потребуется столько, сколько групп света предполагается оснастить такой системой управления. Впрочем, эти недостатки компенсируются плюсами данной системы:

• для подключения кнопочных выключателей достаточно двухжильного кабеля (экономия и простота монтажа);

• через кнопочные выключатели не протекает ток, потребляемый светильниками, что значительно продлевает срок их службы;

• схема проводки становится простой и логичной – в ней разберётся даже начинающий электрик или домашний мастер.

Кроме импульсных реле, в схемах управления освещением используются также модульные контакторы, которые внешне их напоминают. Однако функция контактора другая – он позволяет «разгрузить» выключатели от тока, потребляемого мощными светильниками, например уличными или светодиодными прожекторами. В отличие от импульсного реле, для управления контактором нужны не кнопки, а классические выключатели.

При пуске, мощный светодиодный прожектор создаёт мощный скачок тока, из-за которого простой бытовой выключатель быстрой выйдет из строя. Благодаря контактору мы нагружаем ток прожекторов на специально приспособленные для этого мощные контактные группы, а выключателю достаётся небольшой ток, нужный для срабатывания катушки контактора.

Если необходимо включать мощный источник света с трёх и более мест, можно использовать комбинацию из импульсного реле, управляемого кнопками, и контактора. В этом случае, контакты импульсного реле включают не светильник, а катушку контактора. Контактор, в свою очередь, уже включит мощный светильник.

Спасибо, что дочитали – удачного монтажа и удобной электрики!
