Почему открытая проводка всё популярнее: разбираем все за и против!

Почему открытая проводка всё популярнее: разбираем все за и против!

Кабельные линии, питающие системы освещения и различные электроприборы в жилых и общественных зданиях могут быть смонтированы разными способами, которые можно разделить на открытую и скрытую прокладку. Несмотря на преимущества скрытой прокладки, открытая прокладка становится всё популярнее. Давайте разберём виды данной проводки, её особенности и то, что вам нужно знать, если вы решите остановиться именно на этом способе электромонтажа.

Виды открытой проводки

Открытая проводка, то есть такой способ монтажа кабелей и проводов, при котором они прокладываются с возможностью быстрой замены и ремонта, делится на несколько разновидностей.

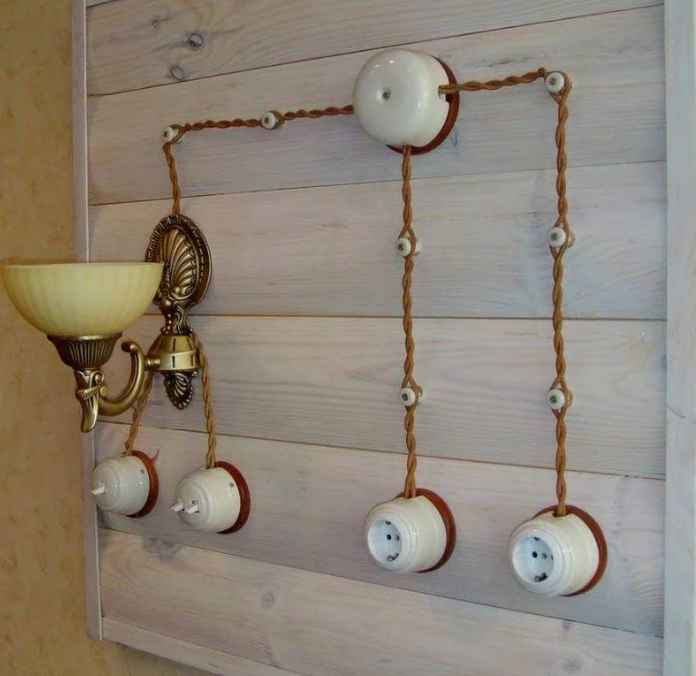

Проводка на изоляторах (ретро-проводка) это самый старый способ электромонтажа, который применялся ещё на заре электротехники, когда провода были не изолированными, и для защиты людей и зданий их необходимо было крепить на фарфоровые изоляторы. В дальнейшем, провода получили оболочку, но изоляторы не исчезли: во-первых, так их было удобно крепить, а во-вторых, они служили дополнительной защитой от пожара при неисправной электрике.

В настоящее время такая проводка применяется исключительно из-за её внешнего вида, который органично вписывается в некоторые разновидности интерьера. Из её преимуществ можно упомянуть лёгкость замены или внесения дополнений и хорошую пожаробезопасность, но минусов тоже много: громоздкость разводки, высокая стоимость, сложность очистки от пыли и грязи и так далее.

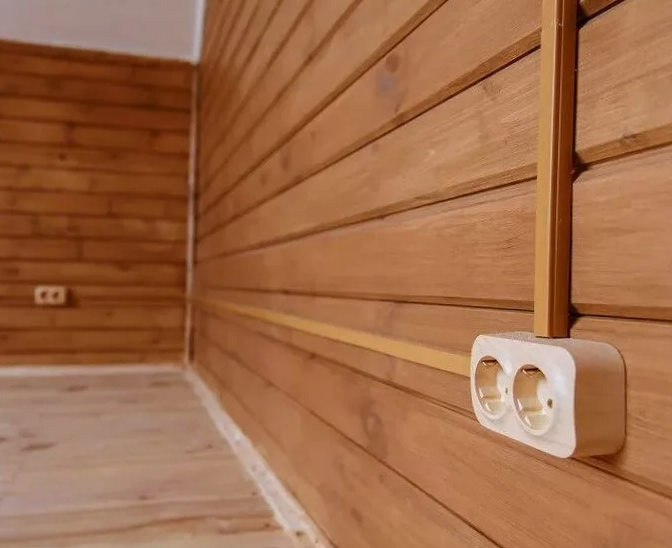

Кабель-каналы или короба для укладки кабелей в настоящее время применяются достаточно часто. Это простой, эстетичный и дешёвый способ смонтировать электрику, особенно в помещениях, где скрытая прокладка затруднена, например, в деревянных домах. Пластиковые короба выполняются в разных цветах – от белого до тёмно-коричневого и чёрного, что позволяет применять такой монтаж практически в любом интерьере. Кроме обычных прямоугольных коробов выпускаются закруглённые, а также кабельные плинтусы, для прокладки кабеля у пола.

Для правильного и эстетичного монтажа кабель-каналы снабжаются аксессуарами:

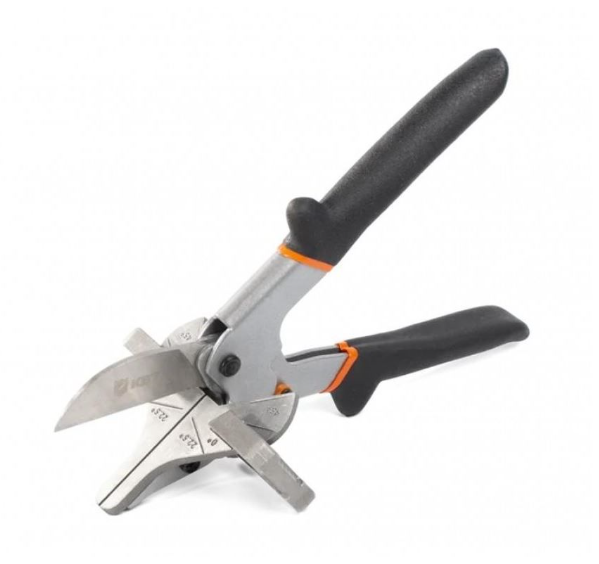

Для экономии можно обойтись без углов и тройников и применить соединение с помощью обрезания под углом 45 градусов, для чего можно воспользоваться специальным инструментом, который не только выполнит качественный рез, но и сэкономит много времени при монтаже.

По правилам пожарной безопасности, для того, чтобы короб мог локализовать возгорание кабеля внутри него, он должен быть заполнен не более, чем на 40% своего объёма, в проходы между помещениями в коробе должны заполняться негорючим материалом, например, штукатуркой. При этих условиях проводка будет безопасной и долговечной.

Купить.jpg Купить.jpg

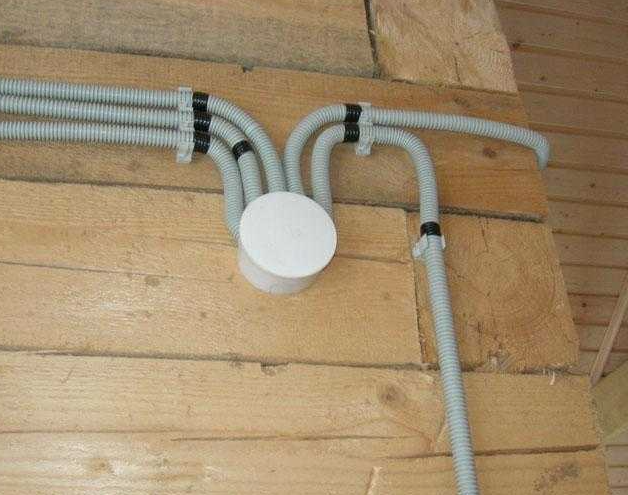

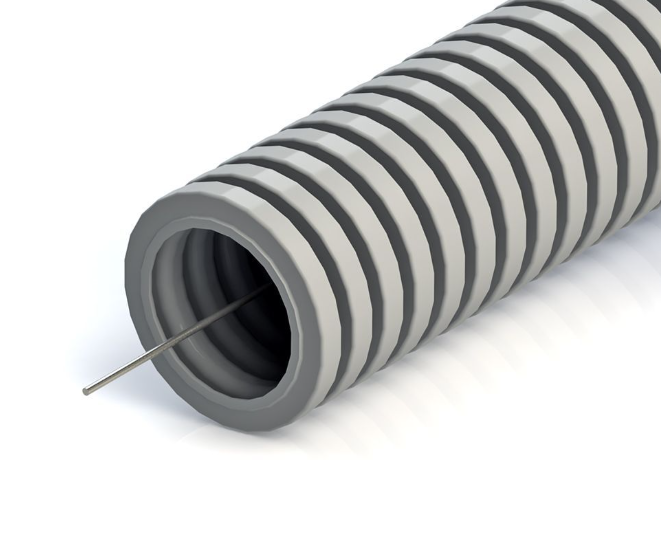

Пластиковые трубы для открытой проводки являются аналогом кабель-каналов, но имеют свои особенности. Они монтируются на специальных держателях-клипсах и бывают двух типов: жёсткие (гладкие) и гибкие гофрированные. Жёсткие выглядят более эстетично, но собираются сложнее, так как требуют при поворотах специальные аксессуары (углы, тройники, муфты и так далее).

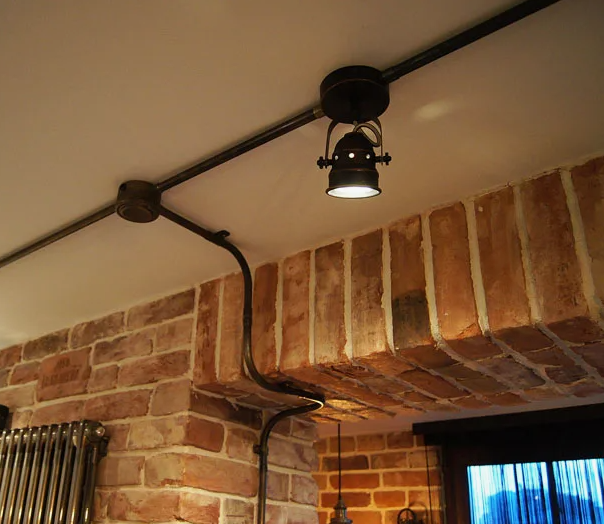

Кроме стандартных серых электротехнических труб, выпускаются также цветные, например чёрные или цвета сосны, с имитацией дерева, что позволяет выполнить простой и приятный для глаз электромонтаж, например, в жилых помещениях.

Проводка на струнах (тросах) встречается достаточно редко, главным образом в промышленности, где нужно проложить один или два провода на большую длину, к примеру, вдоль стены цеха. Внешне она схожа с проводкой на изоляторах, но в отличие от ретро-проводки, к стене или потолку крепится не кабель, а на натянутый трос или проволоку. А кабель крепится уже к тросу, что обеспечивает жёсткость крепления и, в то же время, не создаёт на оболочку провода растягивающего усилия, что может привести к её растрескиванию.

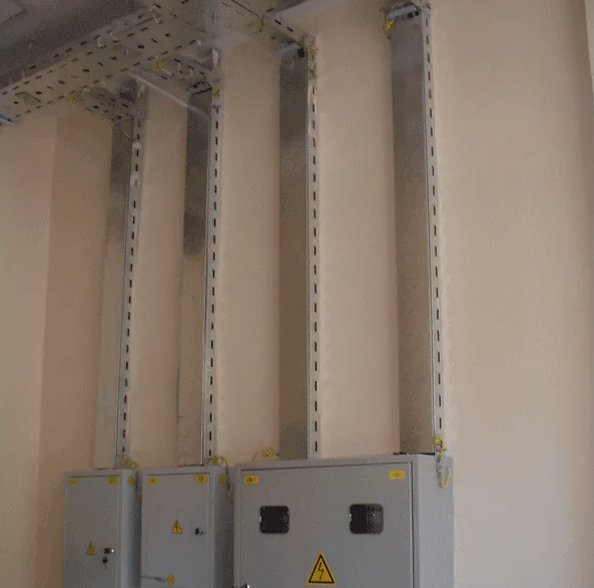

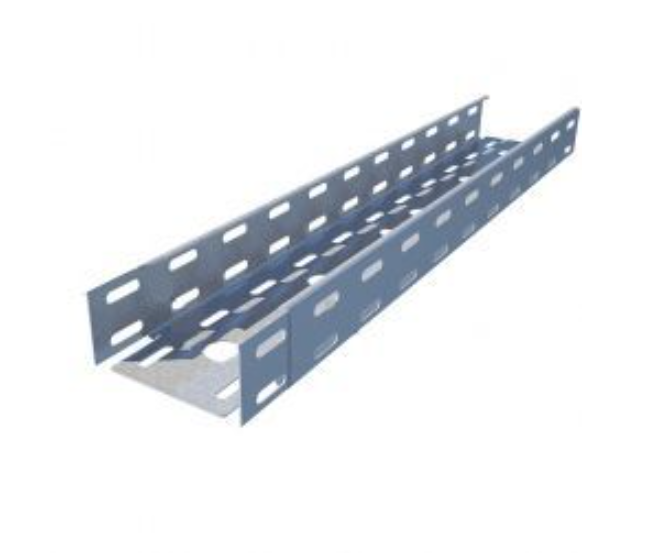

Кабельные лотки используются в общественных зданиях и промышленности в тех случаях, когда нужно распределить электрическую энергию по большому числу линий, то есть число кабелей, выходящих из распределительного щитка, составляет десятки и сотни. Лоток представляет собой перфорированный или сплошной стальной лист, согнутый в профиль П-образной формы. В лоток нужного размера (от 50х50 и больше) укладываются кабели, после чего крепятся между собой и/или к лотку. Благодаря тому, что сталь является прочным и огнестойким материалом, проводка на лотках получается относительно простая в монтаже и надёжная.

Лотки могут быть простой конструкции и с замками, что позволяет быстро скреплять их друг с другом, а также надевать на них крышку, при необходимости. Крепление лотков к потолку осуществляется шпильками и потолочными кронштейнами, а к стенам – настенными кронштейнами, которые могут быть объединены в систему лестничного типа, что позволяет прокладывать лотки параллельно в несколько рядов.


Преимущества и недостатки открытой прокладки кабеля

Теперь ответим на вопрос – почему открытая проводка становится всё более популярной, несмотря на то, что правила отдают преимущество именно скрытому монтажу. Причины заключаются в её преимуществах, а именно:

  • скорости и технологичности электромонтажа;

  • возможности быстрой замены отдельных частей открытой проводки или всей проводки целиком;

  • большей пожаробезопасности электрики: возгорание в кабеле или его соединениях не воспламенит строительные конструкции, будет быстро обнаружено и устранено;
  • более низкой стоимости (кроме ретро-проводки).

Есть и недостатки. Главным из них является большая уязвимость кабелей к внешним воздействиям, например температуре, солнечному свету (при прокладке без покрытия) и случайным повреждениям. Открыто проложенные провода могут повредить животные, кроме этого они подходят не ко всем видам дизайна интерьеров, например стиль минимализм вряд ли совместим с проложенными по стенам трубами или кабель-каналами.

Выбирайте способ прокладки по вашим потребностям, и проводка будет вас радовать долгие годы. Удачного электромонтажа!
