Перекидной рубильник, АВР. Основная линия генератор, виды переключения

В практике электромонтажа часто возникает необходимость в обеспечении резервного питания по линии 380/220В: ответственная аппаратура, станки, медицинское оборудование или просто нестабильное электроснабжение, создающее неудобства частыми отключениями. Для оперативного подключения электропитания по резервной линии применяются различные аппараты, как механического типа с ручным включением, так и автоматические – о них мы и расскажем дальше.

Виды резервного питания: линия, ИБП и генератор

Рассмотрим типы источников резервного питания и их особенности при проектировании резервного ввода. Они делятся на:

• резервные линии постоянного питания;

• источники бесперебойного питания (ИБП);

• бензиновые или дизельные генераторы на 1 и 3 фазы.

Резервные линии с постоянным электроснабжением закладываются при строительстве медицинских стационаров и других учреждений, в которых необходимо постоянное питание. В ПУЭ такие электроустановки называются «приёмники I категории». Переключение на источник такого типа производится автоматически, с помощью устройств АВР (о них мы расскажем ниже).

Источники бесперебойного питания (ИБП) являются современным высокотехнологичным источником питания, в котором энергия запасается в аккумуляторных батареях (свинцовых или литий-ионных), а при включении в рабочих режим, низкое постоянное напряжение аккумуляторов преобразуется в рабочее напряжение посредством электронного инвертора.

Такие источники не требуют отдельного перекидного рубильника или АВР, так как переключение производится внутри электронной схемы инвертора с помощью специальных рубильников с «безразрывным» переключением. ИБП применяются очень широко – в первую очередь для питания центров обработки данных (ЦОД), а также для предприятий, насыщенных электронными системами управления, например аэропортов.

Генераторы на основе двигателя внутреннего сгорания с бензиновым или дизельным топливом незаменимы в удалённых от электросетей местах, а также для обеспечения экономичного резерва для частных домов. Бензиновые генераторы на 220В стоят относительно недорого и просты в применении. Для их подключения используют как механические перекидные рубильники, так и автоматические АВР с функцией дистанционного запуска генератора.

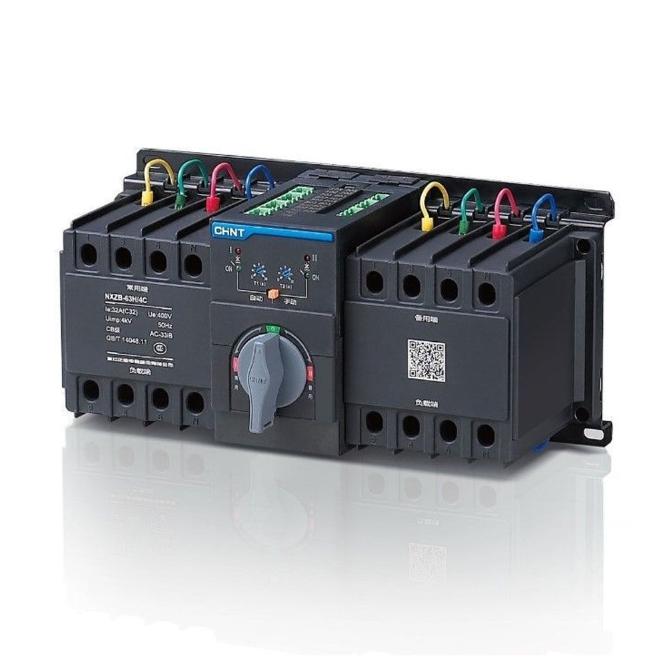

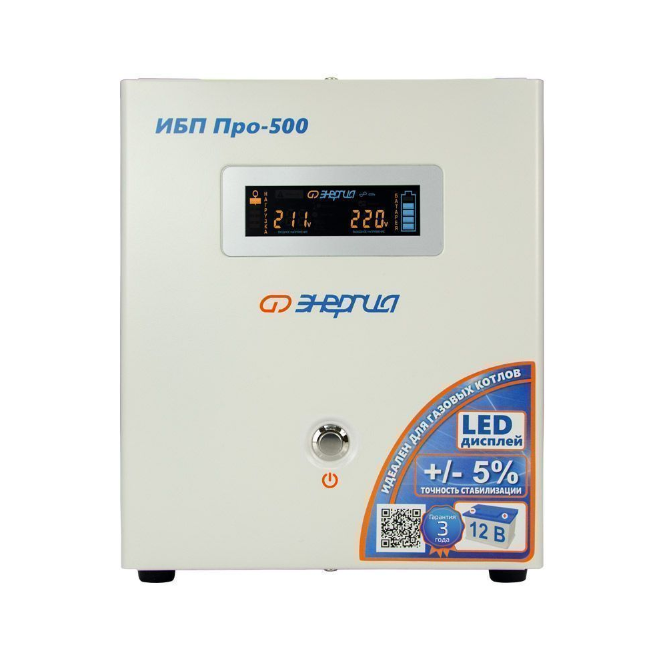

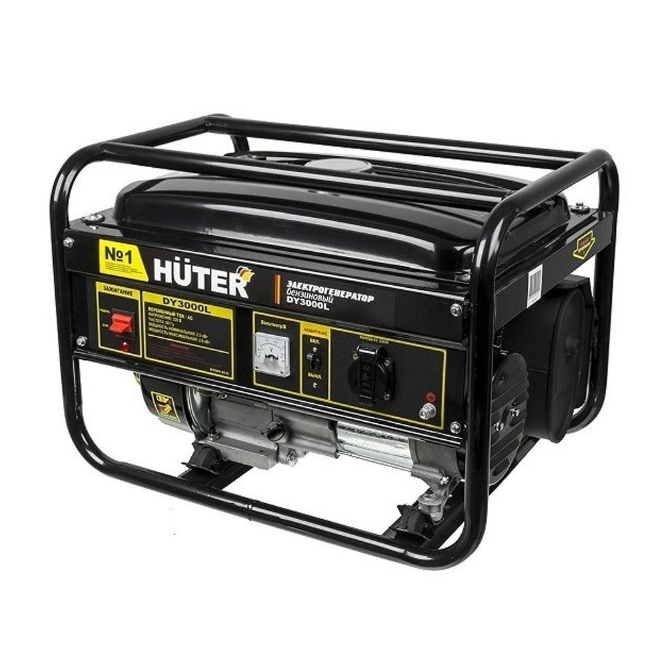

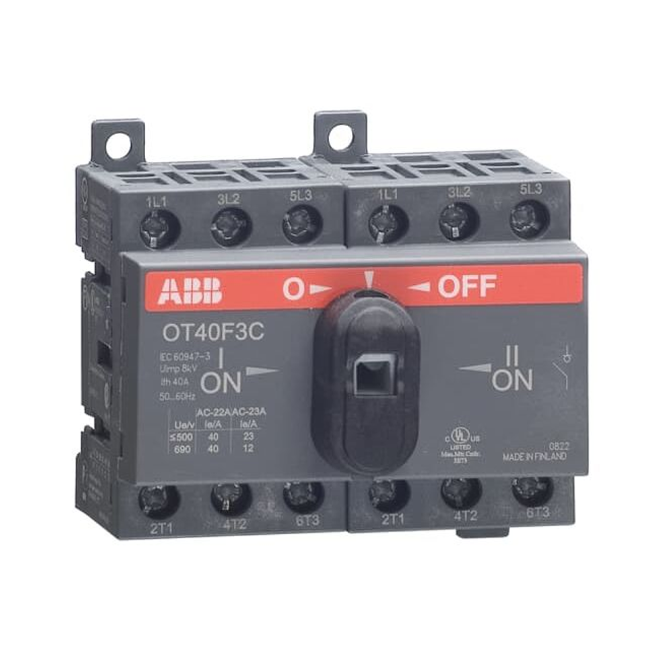

Источник бесперебойного питания Pro-500 12В ЭНЕРГИЯ	Электрогенератор DY3000L 2.5кВт 43кг бензиновый HUTER	Рубильник 3п 40А ОТ40F3C ABB (1SCA104913R1001)	Устройство автоматического ввода резерва АВР CHINT (171633)

Принцип подключения резервного питания: рубильник или АВР

Для подключения резервного питания, и основная линия и линия резерва подключаются к специальному реверсивному рубильнику на три положения: «линия», «нейтраль» и «резерв». Нейтральное положение нужно для исключения подключения резервной линии к основной, что может повлечь непредсказуемые последствия, от короткого замыкания до повреждения оборудования.

Механический рубильник предназначен для ручного переключения и подходит для бюджетных решений, где перерыв питания на несколько минут не критичен. Рубильник может быть выполнен в модульном корпусе, для установки в стандартные корпуса, или в корпусе промышленных габаритов, обычно на токи от 100А и выше.

Как правило, в рубильнике коммутируются только фазные провода (нулевые соединяются напрямую), но в некоторых случаях, например для обеспечения совместимости оборудования, могут также коммутироваться провода нейтрали – для этого используются двух- и четырёхполюсные рубильники, либо докупаются дополнительные контакты к трёхполюсным рубильникам.

Устройство автоматического вода резерва АВР выполняется по трём схемам:

• с реверсивным рубильником и платой управления;

• с перекидным механическим рубильником, управляемым моторным приводом;

• с комбинацией из двух автоматов, включаемой моторным приводом.

Классическое устройство АВР с реверсивным контактором представляет собой сборку в отдельном щитке ЩАП либо в составе ВРУ, которая включает:

• реверсивный контактор для переключения основной и резервной линий с механической блокировкой;

• защитные автоматы на основную и резервную линию;

• реле задержки для исключения срабатывания при кратковременных просадках напряжения;

• индикаторные лампочки для сигнализации о текущем режиме работы АВР.

В последние десятилетия всё чаще стали появляться моноблочные АВР, например, в модульном корпусе. Их преимущество – простота монтажа: достаточно установить моноблок в корпус или ВРУ и присоединить по схеме в паспорте. Настройка такого АВР несложная и обычно сводится к установке значений напряжения сети, при котором происходит переключение на резерв, а также к установке задержки переключения. К примеру, такие АВР имеются у компании CHINT.

Вариант с перекидным рубильником, управляемым моторным приводом, чаще применяется для резервного ввода в ЦОД, где недопустим перерыв питания. В этом случае в качестве резервного источника обычно выступает источник бесперебойного питания, а рубильники имеют специальную «безразрывную» конструкцию контактных групп.

Отдельно упомянем «АВР», которые появились на маркетплейсах в последние годы, по цене 3-5 тысяч рублей за 100 (!) амперный агрегат. Данные устройства поставляются без всякой гарантии и, ввиду низкой цены, они собраны из самых дешёвых комплектующих. Учитывая, что через АВР проходит вся мощность, потребляемая вашим домом, вероятность того, что однажды при переключении такой «АВР» загорится, очень велика, поэтому не рискуйте и применяйте проверенные и сертифицированные устройства автоматики.

Примеры готовых щитов АВР

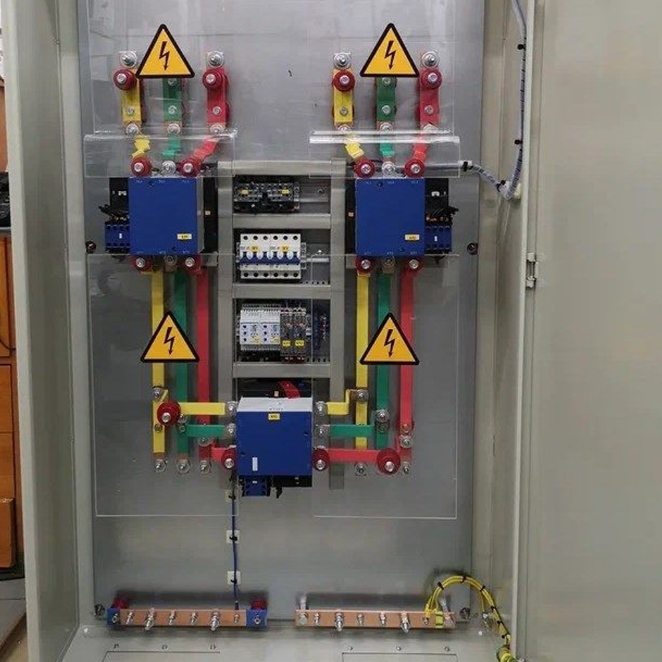

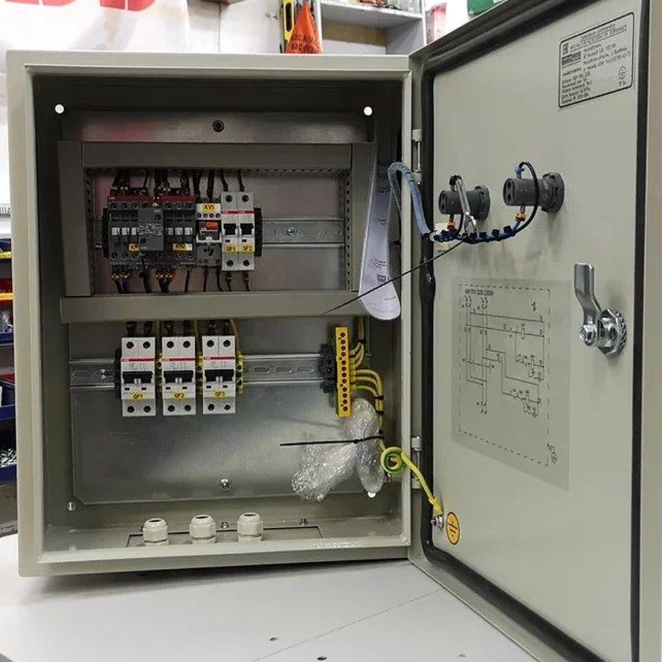

АВР с одним рабочим и одним резервным вводом	АВР с функцией учёта электроэнергии	АВР с двумя рабочими вводами и секционным контактором

Автоматический запуск генератора – важные тонкости

При установке АВР в частном доме, с бензиновым генератором в качестве источника резервного питания, существенно повысить удобство пользования может автоматический запуск генератора. В классическом варианте, при пропадании напряжения в сети, владельцу дома нужно вручную переключить рубильник в щитке на запасную линию генератора, затем дойти до генератора, расположенного на улице и запустить его ручным стартером.

Это достаточно трудоёмкая и неудобная процедура, особенно если речь о ночном времени зимой, поэтому для повышения комфорта лучше использовать систему с автоматическим запуском. Для её работы необходимо два условия:

• АВР должна иметь контакты, подающие на генератор сигнал о необходимости запуска;

• генератор должен иметь стартер и аккумулятор, для дистанционного пуска.

Контакты АВР соединяются параллельно кнопке запуска, для чего к генератору, кроме силовой линии, нужно провести отдельный двухжильный провод небольшого сечения.

Во избежание закисания контактов и для проверки работоспособности системы, нужно вручную производить переход на резервное питание хотя бы два раза в год.

Спасибо, что дочитали – надёжного вам электричества!
