Открытая проводка: изоляторы, кабель-каналы и трубы - главные правила

Открытая электрическая проводка является одной из разновидностей оснащения дома или квартиры электричеством. Что нужно про неё знать и какие методы прокладки являются наиболее часто используемыми – читайте дальше!

Главные преимущества открытой прокладки

Открытая прокладка провода обладает несколькими важными преимуществами:

• низкая цена монтажных работ;
• высокая скорость прокладки кабеля;
• пожаробезопасность при монтаже в деревянных домах;
• быстрая замена кабеля и провода при необходимости.

Как правило, открытая проводка применяется в двух случаях – для деревянных домов и для быстрого ремонта проводки, когда портить уже сделанный ремонт не хочется. Кроме этого, открытую проводку часто применяют там, где вкладываться в капитальный ремонт нет смысла, например для арендуемых торговых помещений и складов.

Основные методы открытой прокладки кабеля

Прокладка кабеля и провода открытым способом разделяется на следующие методы:

• на изоляторах;
• в кабель-канале;
• в электротехнической трубе;
• открыто по стене.

Наиболее распространёнными из этих способов являются прокладка на изоляторах, в кабель-каналах и трубах – рассмотрим их подробнее.

Открытая проводка на изоляторах

Проводка на изоляторах долгое время считалась навсегда устаревшей, однако в последние 10-20 лет, на волне интереса к винтажному дизайну, прокладка на изоляторах вновь стала популярной. Перечислим основные преимущества такой прокладки:

• интересный и стильный внешний вид;
• хорошая защита от возгорания, при условии использования керамических изоляторов;
• быстрая прокладка с минимумом инструментов и лёгкая переделка.

Но имеются и недостатки. Главный недостаток – слабая защищённость провода от случайного повреждения, а также его склонность накапливать пыль, которую периодически придётся счищать. Кроме этого, нужно учитывать, что проводка на изоляторах и сложная проводка с большим числом параллельно идущих линий плохо совместимы – нагромождение проводов с изоляторами вряд ли добавит интерьеру красоты.

Если вы всё же решили прокладывать провода на изоляторах, вам нужно будет закупить следующие материалы:

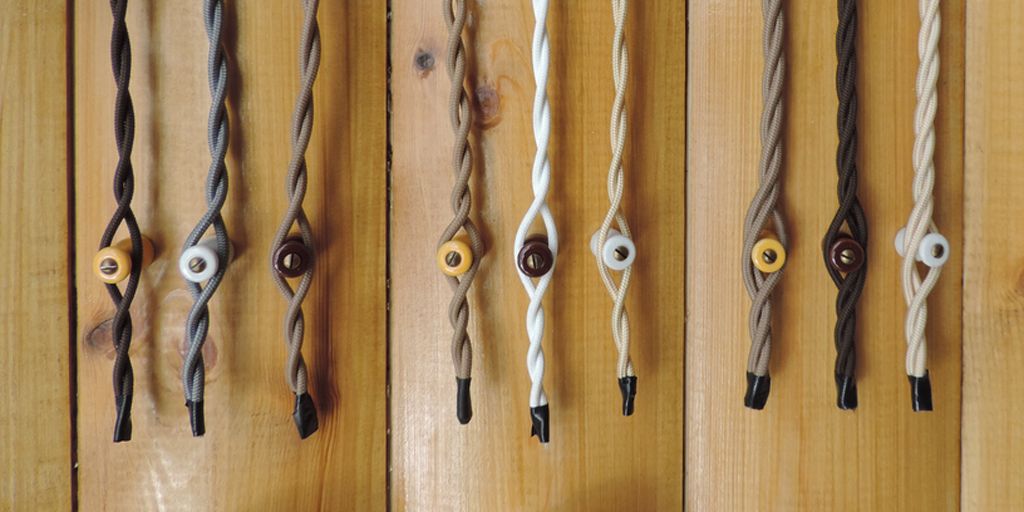

• двух- или трёхжильный скрученный провод в шёлковой изоляции нужного вам цвета – белый, коричневый, бежевый и т. д.;
• достаточное количество изоляторов – по два на каждый метр прямых участков, а также по изолятору на каждый поворот;
• шурупы для крепления изоляторов, как правило жёлтые размером 3,5х45мм, но можно приобрести и специальные декоративные саморезы под шлиц или крест, покрытые «золотом» или «серебром» гальваническим методом;
• втулки для прохода провода сквозь стену: на каждый проход потребуется 2 шт.

Как правило, витой провод с изоляторами используется не на всей длине линии, а только для спусков от кабель-канала, проложенного у потолка – это позволяет сохранить баланс между стилем и расходами на недешёвый ретро-провод с изоляторами.

Прокладка в кабель-каналах

Кабель-каналы и электротехнические плинтусы это один из самых популярных способов открытой прокладки кабелей. Его применяют по ряду очевидных причин:

• низкая стоимость метра прокладки;
• высокая скорость монтажа;
• хороший внешний вид готовой проводки;
• пожаробезопасность при монтаже на горючих стенах;
• хорошая сочетаемость с розетками и выключателями открытой проводки.

При подготовке к прокладке кабеля в кабель-канале, нужно учесть несколько важных требований:

• правило 40%: кабель канал должен быть заполнен не более чем на 40% своего объёма, если его набивать «под завязку», то он не сможет осуществить свою противопожарную функцию – он попросту прогорит насквозь и возгорание распространится наружу;
• разделение слаботочки и силовых линий: изоляция слаботочных кабелей, как правило, не является пожаробезопасной, поэтому, чтобы избежать распространения возгорания, слаботочку нужно прокладывать либо в отдельном кабель-канале (лучше всего), либо в том же кабель-канале, но с перегородкой между силовой и слаботочной частями;
• проходы между помещениями нужно заполнять негорючим материалом, например, алебастром, для того, чтобы исключить распространение пожара.

При состыковке кабель-каналов может потребоваться их ровный обрез, в том числе под углом 45 градусов – для этого лучше приобрести специальные ножницы для резки кабель- каналов – они стоят не так дорого, зато результат будет выше всяких похвал.

Прокладка в электротехнической трубе

Самым простым и, в то же время, дешёвым методом открытой прокладки кабеля можно назвать прокладку в электротехнических трубах – гладких или гофрированных. Такой метод приемлем в случаях, когда требования к эстетике минимальны, а к экономии – жёсткие, например, для проводки в промышленных помещениях или торговых и офисных залах эконом-класса.

Самое важное, что нужно учитывать при организации такого метода прокладки – выбор материала для труб. В помещениях для открытой прокладки можно использовать только трубы из ПВХ не распространяющего горение. Как правило, эти трубы имеют серый цвет, в отличие от оранжевых и чёрных труб ПНД, применяемый для скрытой либо уличной проводки.

Интересный факт: трубы из ПВХ бывают не только серыми, но и цвета сосны. Это создаёт возможность применить данный тип прокладки для оснащения деревянных домов – из бревна, бруса или облицовки вагонкой. В сочетании с распаечными коробками «деревянного» цвета, а также розетками и выключателями «под дерево» может получиться очень экономный и эстетически приемлемый дизайн внутренних помещений загородного дома или дачного домика.

Крепление для труб может различаться:

• пластиковые клипсы для монтажа на шурупы;
• пластиковые клипсы и скобы для монтажа на ударные гвозди;
• металлические скобы.

Самые прочные крепежи для труб – металлические скобы, а самые эстетичные – пластиковые клипсы. Что выбрать – решать вам.

Кроме гофрированных труб, которые легко сгибать при прокладке, для открытой проводки также применяются жёсткие гладкие трубы. Их преимущество – большая прочность, а следовательно – защита кабеля от повреждений, а также лучшая долговечность. Такой вариант отлично подходит для мастерских, складов или торговых помещений с большой проходимостью.

Спасибо, что дочитали – удачного монтажа и надёжной проводки!

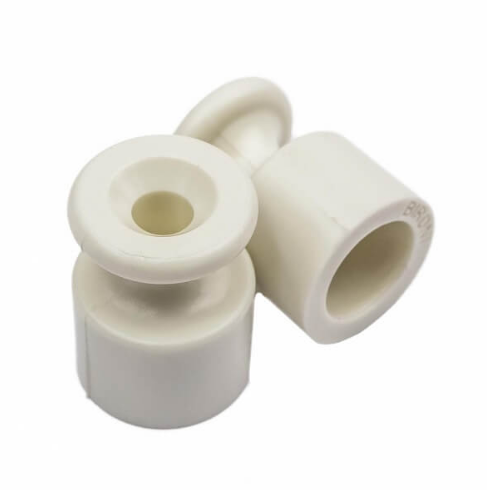

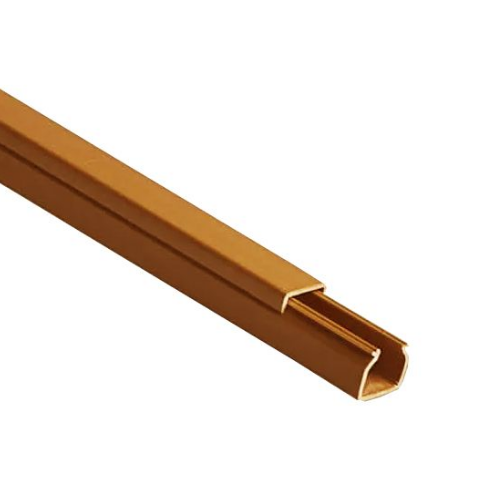

Изолятор пластик (слоновая кость) BIRONI	Кабель-канал 12х12мм (коричневый) Ruvinil 2м	Труба гофрированная ПВХ 16мм (серая) с зондом легкая Ruvinil бухта 100м
