Оптимальный щиток для дома и квартиры — качество без переплаты

Электрический щиток является центром всей электрики вашего дома или квартиры. В нём сходятся все кабельные линии, и в нём же находится оборудование, благодаря которому электрика будет безопасной, удобной и надёжной. Как спроектировать и собрать электрощиток для дома и квартиры по методу «золотой середины» – без ненужных затрат, но в то же время по всем современным нормам и практикам? Читайте до конца!

Оптимальное проектирование

Для сборки электрощитка, особенно бытового, без сложных реле и автоматики, составлять официальный проект не обязательно. Главное чётко представлять, что он должен содержать внутри. Первый шаг к пониманию вы можете сделать, расписав все кабельные линии в виде перечня или таблицы, в которых будет следующая информация:

• наименование (назначение, зона) кабельной линии;

• тип, количество жил и сечение жил кабеля в данной линии;

• максимальная нагрузка линии;

• особые указания: влажное помещение, нестандартная нагрузка и другие.

Каждая строка в этом перечне будет отражена в устройстве щитка – на каждую отдельную линию придётся установить отдельный аппарат защиты и коммутации. Отсюда совет – постарайтесь сократить число линий до разумного минимума. Например, можно объединить в одной линии розетки коридора и спальни, свет всех помещений кроме ванной, розетки и свет ванной комнаты. Найти нужный баланс между сложностью щитка и удобством без опыта может быть непросто, поэтому найдите хорошего электрика и посоветуйтесь с ним. Лучше всего, если это будет тот же электрик, что будет прокладывать вашу проводку и собирать щиток.

Кроме базовых защитных приборов (автоматы, УЗО, дифавтоматы), не забудьте о дополнительных, но не менее важных устройствах. К ним относятся:

• реле напряжения, для защиты ваших приборов от перенапряжений;

• рубильники для подключения питания от генератора (для частного дома);

• устройство защиты от дугового пробоя (УЗДП) для деревянного дома.

Эти и другие приборы создадут «заслон безопасности» для вашей электрики на долгие годы, поэтому рассмотреть их установку нужно обязательно, но конечное решение за вами: нормы не предписывают их применение, только рекомендуют.

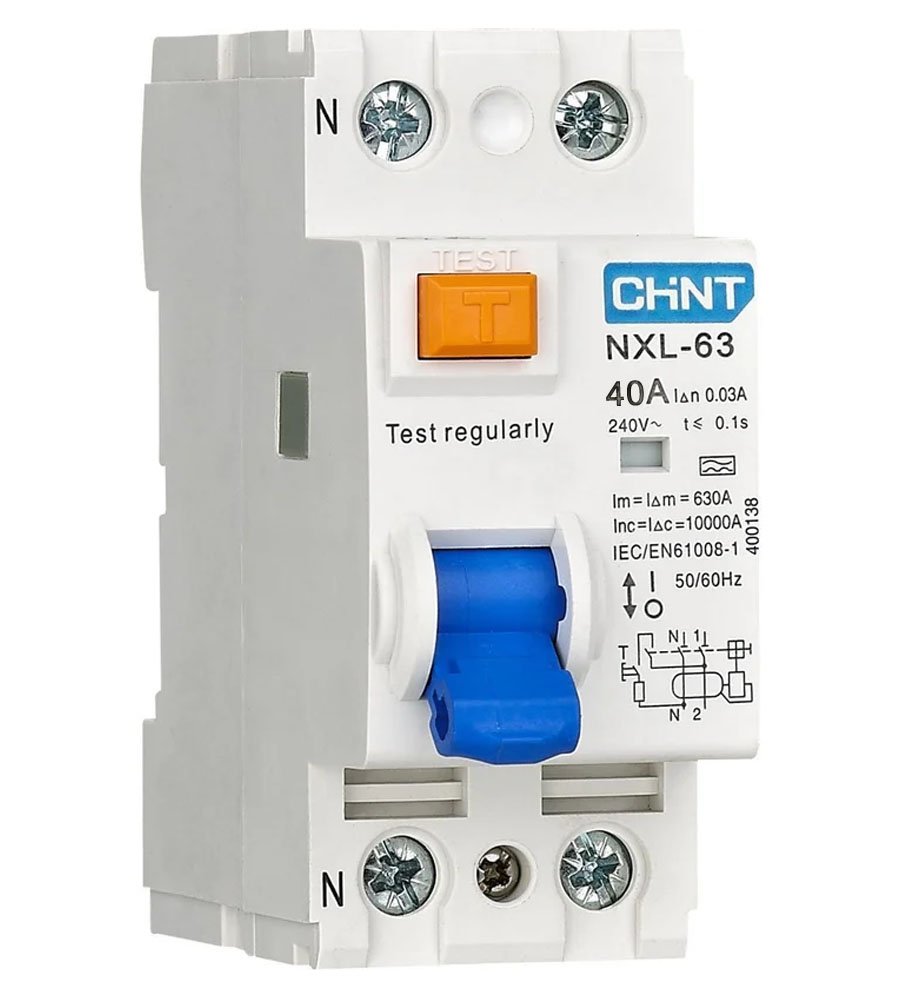

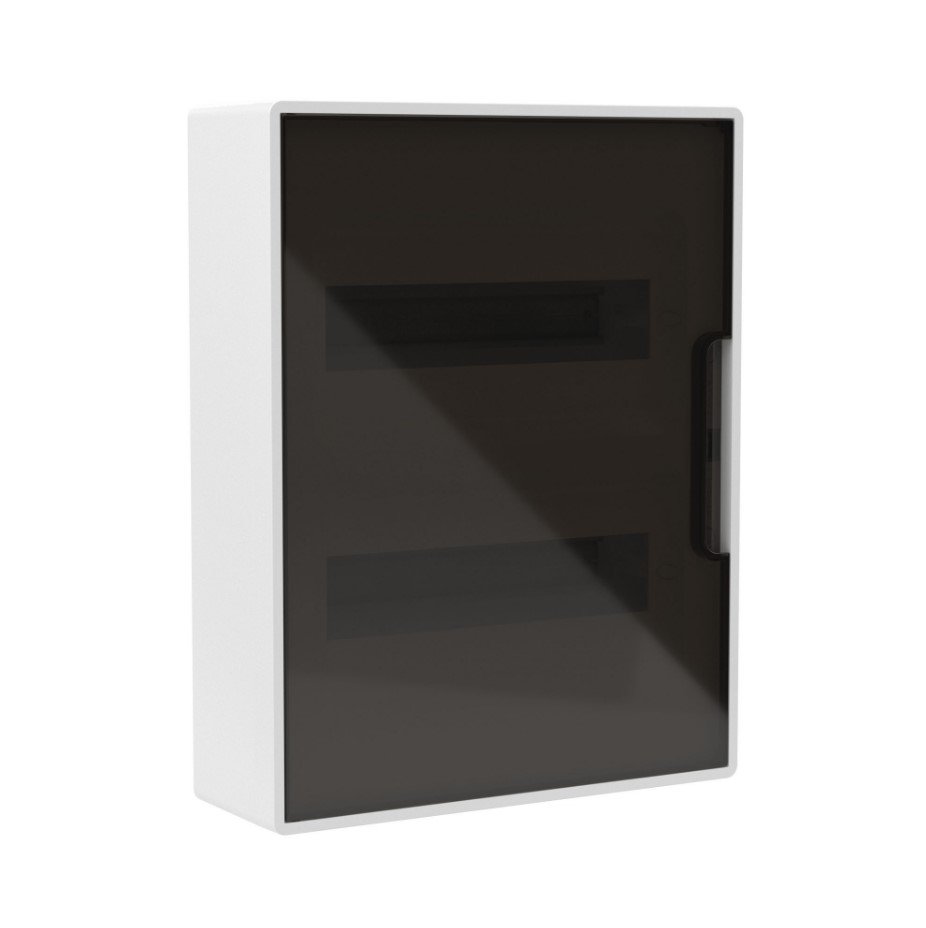

Щит навесной 24 модуля IP40 (белый) FRAME DKC (F24W1WD)	Автоматический выключатель 1п C16 4.5кА NXB-63S (R) CHINT (296710)	Устройство защитного отключения 2п 40А 30мА 6кА тип АС AX NXL-63(R) CHINT (399940)

Оптимальная сборка – что нужно учесть

После того, как будет понятно, что именно мы хотим разместить в щитке, можно переходить к сборке. Автоматика, входящий и выходящие кабели нуждаются в прочном креплении, которое не даст им смещаться долгие годы – каждое смещение может привести к нарушению электрического контакта и к неисправности. Помимо крепления, оборудование должно быть защищено от воздействий внешних факторов: пыли, механических повреждений, солнечного света и нагрева. Для этих целей понадобится оболочка щита, корпус или бокс.

Важно иметь в виду, что оптимальный размер корпуса не означает «самый компактный». Для стабильной работы автоматов, УЗО и других приборов, через которые проходит большой ток, вызывающий нагрев, они нуждаются в постоянном отводе тепла. Тепло внутри плотно закрытого корпуса может отводиться только при условии, что внутри имеется запас свободного места – отсюда необходимость оставить в щитке пустоты. Лучше всего оставить один ряд (динрейку) в запас, но минимум – по 2 модуля запаса на каждый ряд.

Выбор между металлическим корпусом и пластиковым больше эстетический, чем практический, так как по цене они почти не отличаются. Для помещений, где прочность важнее эстетики, например гаражей или мастерских, можно выбрать металлический шкаф, но в большинстве случаев предпочтение отдаётся пластиковым – они эстетичны, мало весят и удобны в монтаже.

Немаловажным фактором оптимальной сборки является также правильная расстановка оборудования. Нужно учесть, откуда в щиток будет заводиться вводной кабель, обычно большого сечения и толщины – нужно разместить вводной автомат или рубильник как можно ближе к этой точке. То же относится и к отходящим кабелям – групповые автоматы нужно размещать таким образом, чтобы к ним было удобно присоединять кабельные линии, например, снизу щитка. Взаимное расположение аппаратов защиты должно сводить все соединения к минимуму, а вместо перемычек лучше использовать соединительные шины-гребёнки.

Упрощение щита без снижения защиты – несколько советов

Для замены распространённых в наше время и достаточно дорогостоящих дифавтоматов (АВДТ) можно воспользоваться хитростью, которую применяют многие проектировщики и электрики – использовать групповые УЗО. В данной схеме к одному УЗО, осуществляющему защиту от утечки тока присоединяется сразу несколько автоматических выключателей. Это компромисс между стоимостью щитка и удобством – УЗО при срабатывании отключает сразу несколько линий, но зато вы платите не за 3-4 дифавтомата, а только за одно УЗО и 4 простых автомата, что на порядок дешевле. При сборке нужно промаркировать УЗО и присоединённые к нему автоматы, например одним цветом, чтобы не подключить случайно нули этих линий к общей нулевой шине – это вызовет мгновенное отключение при подаче питания на щиток.

Используйте автоматику «домашних» серий – у большинства крупных производителей низковольтного оборудования имеет несколько линеек продукции. Автоматика, предназначенная для промышленных объектов, стоит существенно дороже бытовой автоматики. Как правило, электрики или заказчики перестраховываются и берут самые дорогие модели автоматов, однако для дома достаточно «бытовой» серии – в нашем жилье отсутствуют запылённость, постоянные вибрации и мощные токи короткого замыкания, поэтому служить и защищать вашу проводку «домашние» автоматы будут не хуже промышленных.

Выбирайте экономные корпуса – как было написано выше, в них нужно оставить запас места, однако можно выбрать недорогой щит, который прослужит вам не меньше дорогого, например фирмы DKC серии FRAME. Он не только обойдётся дешевле популярных аналогов, но и упростит сборку дополнительными аксессуарами, идущими в комплекте, например наклейками для маркировки автоматов в виде легко читаемых пиктограмм.

Спасибо, что дочитали – удачной вам сборки и оптимального щитка!
