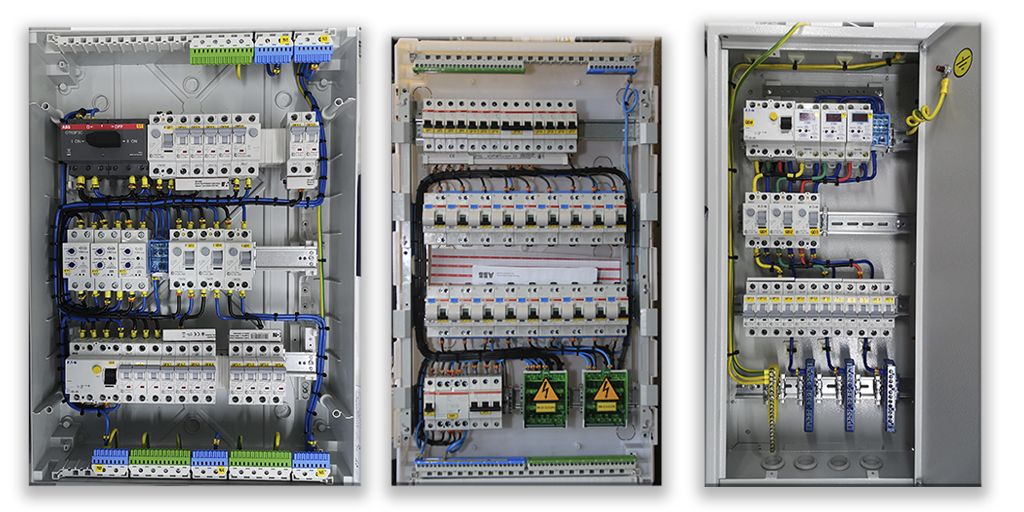

Определение вводного аппарата

Проектирование электрического распределительного щита начинается с выбора вводного аппарата – то есть прибора, который способен отключить все линии (кроме неотключаемых) одним щелчком. Как правило, выбор стоит между устройством защитного отключения, обычным автоматом на 2 полюса и выключателем нагрузки.

Классический двухполюсный автомат позволяет, кроме возможности ручного отключения всего щитка, обеспечить «второй эшелон» защиты от перегрузки и короткого замыкания. В том случае, если групповой автомат вдруг не сработает, вводной автомат отключит все линии, что, хоть и не очень удобно, но зато очень безопасно и надёжно. Сила тока вводного автомата обычно определяется требованиями электросетей, которые ограничивают потребление отдельно взятой квартиры или частного дома. Самые частые случаи – 32 Ампера для однофазного ввода или 25 Ампер для трёхфазного.

Определение количества розеточных точек, розеточных линий, общего числа розеток

Определение числа розеток и места их установки – процесс творческий, но есть наработанный годами опыт, который позволяет определить необходимый минимум этих изделий. Для кухни, где сосредоточено большинство мощных приборов, понадобится 4 розетки над столешницей, две розетки вблизи холодильника, а также по одной розетке на каждый дополнительный стационарный прибор – стиральную машину, посудомойку и т. д.

Розетки в жилых комнатах должны располагаться так, чтобы из любой точки комнаты до ближайшей розетки было не больше 1,5 метров. В коридорах, ванных комнатах и других подсобных помещениях нужно установить хотя бы одну розетку.

Определение количества световых приборов, линий освещения

На каждую комнату необходимо предусмотреть отдельную линию освещения, либо их можно сгруппировать, например, сделать отдельные линии на освещение кухни и жилых комнат. Как правило, линия освещения ванной комнаты, а также гаража и уличных розеток (в частном доме) выполняется отдельно и защищается с помощью УЗО на ток утечки не более 30 мА.

Освещение должно обеспечивать приемлемую яркость на всех поверхностях, где производятся работы – включая письмо, рисование и так далее.

Определение вспомогательных нагрузок (кондиционеры, духовые шкафы, стиралки, посудомойки, слаботочка и т.п.)

Приборы, постоянно включённые в сеть и потребляющие значительную мощность (более 1 кВт) желательно запитывать отдельными кабельными линиями. Особняком стоит линия питания холодильника – в случае, если предполагается установка общего выключателя электрики (мастер-выключатель), линию питания холодильников нужно сделать отдельной и неотключаемой, во избежание разморозки холодильников при случайном отключении.

Определение линий, которые будут под дифференциальной защитой

Помимо линий освещения в ванных комнатах и других влажных помещениях, розетки и приборы в этих местах необходимо оснащать дифференциальной защитой с помощью УЗО или дифавтоматов на ток утечки не более 30 мА. Более того, желательно оснастить такой защитой все штепсельные розетки: это повышает общий уровень безопасности вашей электрики, особенно в тех случаях, когда нет качественного заземления.

Для защиты проводки от пожара, можно предусмотреть установку общего УЗО на ток 100 или 300 мА.

Опции (реле напряжения, реле выбора фаз, УЗИП, и т.п.)

Помимо основной защиты (автоматы, УЗО, дифавтоматы) в щитке нужно предусмотреть дополнительное место под аппараты, которые обеспечивают защиту и удобство. В число дополнительных приборов щитка входят:

• реле напряжения, которое обеспечивает защиту от опасных перенапряжений, а также падения напряжения ниже критического уровня;

• таймеры, включающие нагрузку в определённые часы и дни недели;

• УЗИП – разрядник, защищающий от перенапряжений во время грозы и других кратковременных выбросов тока;

• контакторы, отключающие нагрузку с дистанционных выключателей;

• реле выбора фаз – в трёхфазной сети такое устройство подключает особо ответственные приборы к той фазе, которая в данный момент имеет приемлемое напряжение.

Тип оболочки (ОУ-СУ. Металл-Пластик. Степень защиты. Категория размещения)

При выборе оболочки (шкафа, бокса) нужно определиться со следующими параметрами:

• открытая или скрытая установка – каждый вариант имеет преимущества и недостатки;

• материал корпуса: пластик имеет более привлекательный вид и, как правило, низкую стоимость, но не обладает огнеупорностью, металл имеет большой вес и более высокую стоимость, однако превосходит пластик по пожаробезопасности и прочности;

• наличие защиты от попадания влаги – это имеет значение при установке щитка во влажных помещениях, подвалах или на открытом воздухе: простые щитки для помещений имеют степень защиты IP30 или IP40, а влагозащищённые – IP44, IP54 и IP65.

Спасибо, что дочитали – помните, что правильная постановка задачи и проектирование это залог успешной сборки щита, наилучшим образом соответствующего вашим потребностям!
