Нужно ли соединять ноль с землёй в щитке: важная тонкость

Современная проводка в жилых домах и общественных зданиях выполняется только с заземлением и трёхжильными кабелями – это требование стало обязательным с 2003 года. Таким образом, рабочий ноль и защитный ноль (заземление) это два разных и отдельных друг от друга провода. Но почему тогда они соединяются – в многоквартирных домах в ГРЩ, а в частных домах – в щитке с автоматами и обязательно ли это делать? Читайте дальше – это важно знать, и помните, что данная информация только для вашего ознакомления: доверяйте сборку щитка и монтаж проводки только профессионалам-электрикам!

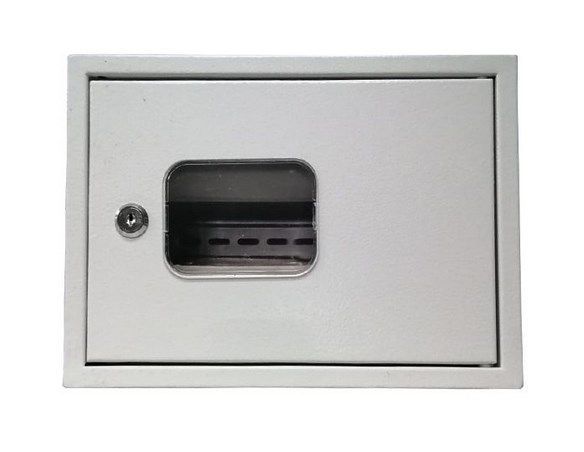

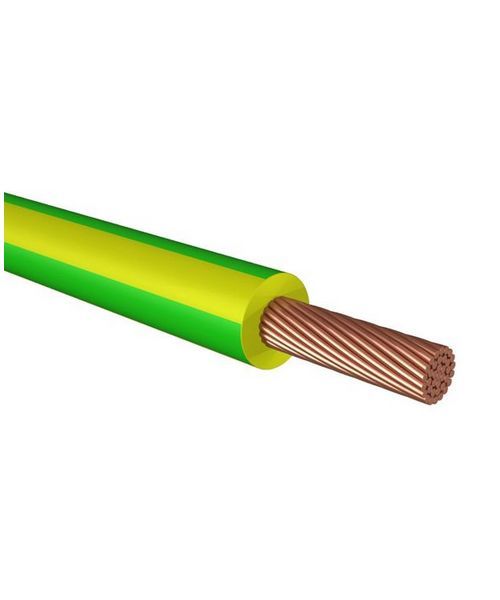

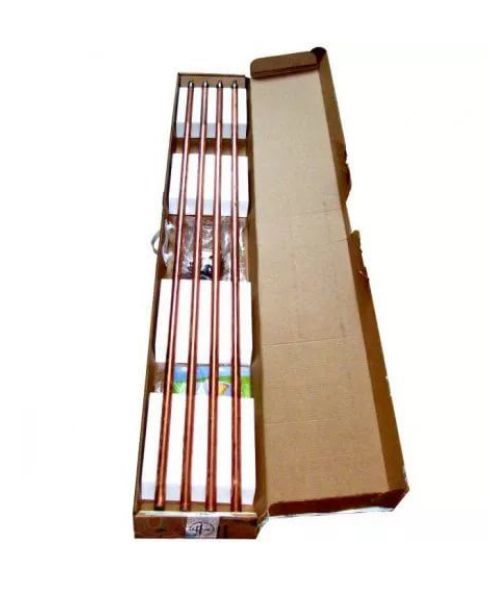

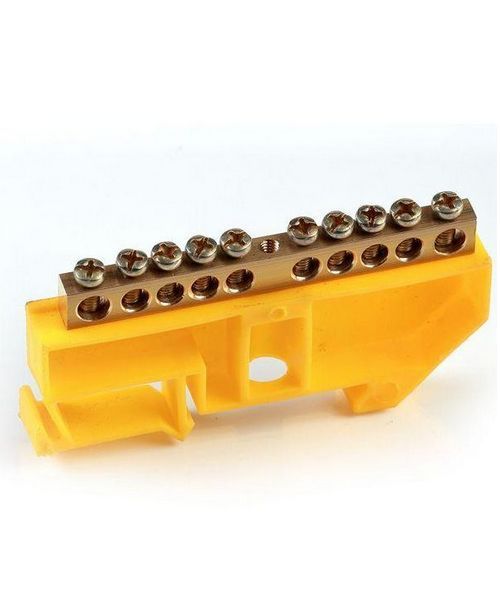

Щит навесной ЩРН-12 220х300х125мм без сальников Øотв.32мм IP31 MECAS	Шина PE "земля" на изоляторе DIN 10 групп 6х9мм никелированная (желтый)	Комплект заземления омедненный EZ-6 (6 метров 14мм 4х1500мм) в коробке EZETEK	Провод установочный ПуГВнг(А)-LS 0.75 (желто-зеленый) Калужский кабельный завод (ККЗ) (ГОСТ)

Электричество вырабатывается на электростанциях, но между нашими домами и станциями нет прямой связи – они разделены мощными трансформаторами, которые преобразуют напряжение для того, чтобы передавать его на большие расстояния без потерь. Такие трансформаторы и сооружения, нужные для их работы, называются подстанциями, и именно они являются источниками напряжения 380 и 220 Вольт.

Ноль или нейтраль на подстанции обязательно заземляется – именно так обеспечивается защитное действие системы заземления. А вот то, как земля «доставляется» до наших розеток определяется системой заземления, которая бывает разной. Самая надёжная и дорогая система – TN-S, в ней заземление подаётся отдельным проводом на всём протяжении линии, от трансформатора до потребителей. Система TT это её противоположность, в ней заземление выполняется отдельно в каждом доме и проводится отдельно от нуля. А в наших сетях применяется промежуточный вариант TN-C-S: до зданий ведётся только рабочий ноль, а на вводе в дом он разделяется на ноль и землю. Или, говоря иначе, ноль с землёй соединяется в щитке и это обязательное требование.

Как соединить ноль с землёй правильно

Ноль с землёй соединяется, но не как попало, а в строго определённом месте – на вводе в здание. Это щиток, в котором располагается вводной автомат или рубильник, то есть первый по счёту размыкатель, стоящий между проводкой здания и кабельной или воздушной линией от подстанции. Земля берётся от рабочего ноля строго до рубильника – по требованиям правил заземляющий проводник не должен размыкаться никакими выключателями. Как правило, для этого в щиток устанавливается шина земли, отдельная от шины рабочего ноля и, если щиток металлический, шина земли сразу соединяется с его корпусом.

Важно понимать, что в случае, если вы соедините ноль с землёй не на вводе, а где- то ещё, например, прямо в розетке, защиты не будет. Напротив, такое соединение будет очень опасным, так как на рабочем нуле может присутствовать напряжение из-за того, что по нему течёт ток, потребляемый приборами. Если это напряжение попадёт на корпус прибора, которые соединяется с заземляющим контактом в розетке, все люди поблизости окажутся в опасности. Достаточно будет дотронуться до корпуса, чтобы ощутить удар током, и то, насколько он будет опасным, не знает никто.

Спасибо, что дочитали статью – безопасной вам проводки и надёжного электричества!
