Насос для канализации – принцип работы, выбор и монтаж

В тех случаях, когда сборка классической системы канализации, где сточные воды уходят самотёком, благодаря уклону труб, невозможна, например, в подвальных помещениях или при невозможности прокладки труб диаметром 110 мм, поможет установка канализационного насоса. Мы расскажем, как он устроен, как работает и что нужно знать при выборе этого агрегата.

Устройство и принцип работы

Канализационный насос или как его ещё называют в быту – «сололифт», состоит из:

• герметичного пластикового или металлического корпуса, одновременно являющегося накопителем сточных вод;

• погружной помпы, приводимой в действие электрическим двигателем;

• обратного клапана, который препятствует обратному прохождению сточных вод;

• системы приёмного фильтра, отсеивающей слишком крупные механические включения, которые могут повредить помпу;

• измельчителя, превращающего твёрдые включения и бумагу в равномерную жидкую массу, которую можно прокачать даже по тонкой трубе;

• поплавкового или электронного реле, которое реагирует на попадание внутрь насоса сточных вод и подаёт напряжение на электромотор.

После запуска насоса, рабочее колесо измельчителя обрабатывает твёрдые частицы и под давлением, создаваемым помпой, выводит их через выпускное отверстие, присоединённое к канализационной трубе. Благодаря насосу, сточные воды без труда достигнут стояка, даже удалённого на большое расстояние с точкой входа на несколько метров выше места установки насоса.

Насос канализационный SD-250 Р=250Вт Н=4м V=80л/мин 2х40мм Oasis	Насос канализационный ROMMER BIOLIFT R-4 P=400Вт H=7м V=100л/мин 1х100 мм/3х40 мм	Труба с раструбом ПП 40х1.8х 150 "Политэк"

Примеры канализационных насосов

Рассмотрим для примера две бытовые модели канализационных насосов – OASIS SD-250 и ROMMER BIOLIFT R-4.

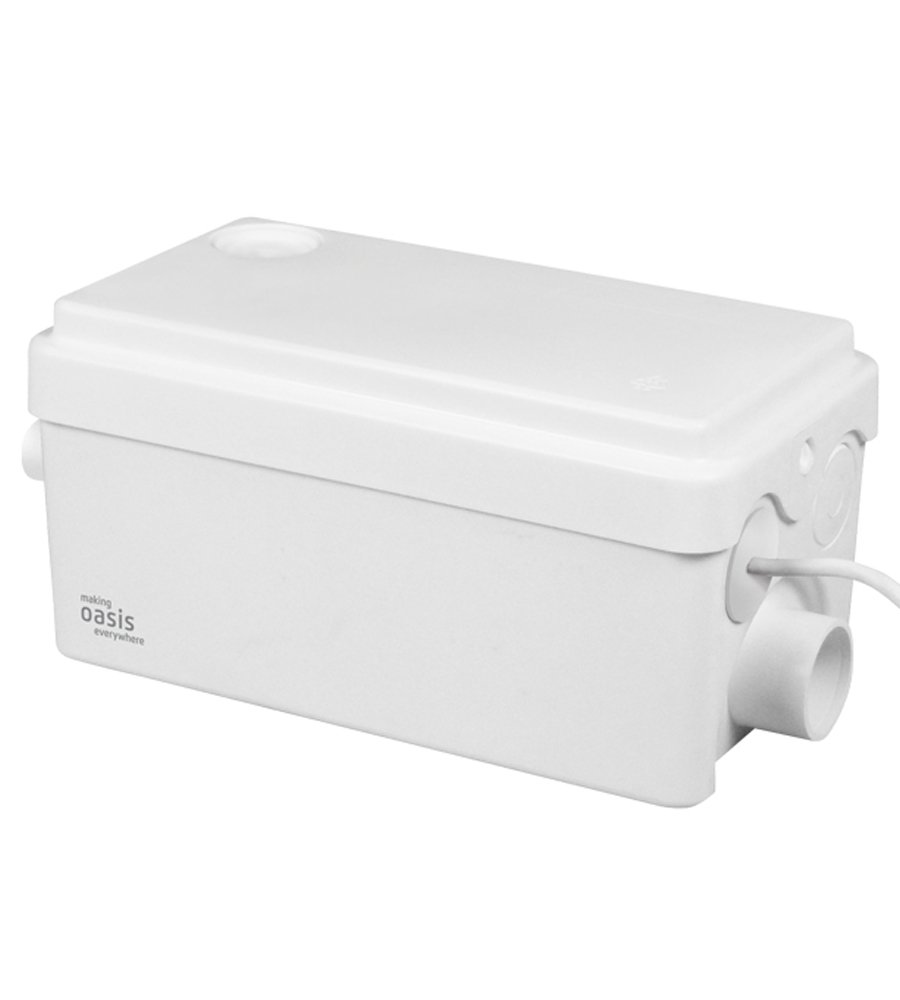

Насос OASIS SD-250 представляет собой небольшую пластиковую коробку белого цвета, на которой размещены заливное и сливное отверстия. Как можно догадаться из названия, его двигатель имеет мощность 250 Вт. Питается насос от сети 230В и снабжен шнуром со стандартной штепсельной вилкой. Из прочих его характеристик представляет интерес параметр «максимальный напор», равный 4 метрам. Эта цифра говорит о том, что данный насос способен поднять сточные воды по трубе на высоту 4 метра, либо прокачать их по горизонтальному участку до 40 метров.

Как правило, канализация складывается из горизонтальных и вертикальных участков, поэтому для того, чтобы понять, подойдёт ли вам эта модель, нужно сложить все вертикальные части трассы, умножить их на 10 и прибавить к получившейся цифре суммарную длину всех горизонтальных труб вплоть до входа в стояк. Получившийся результат напора нужно брать с запасом 10-20% на экстренный случай.

Насос OASIS SD-250 не предназначен для использования с унитазом – косвенно об этом говорит его маленькая мощность и отсутствие выпускного патрубка большого диаметра. Но для того, чтобы удостовериться в этом, ознакомьтесь с инструкцией на данное изделие, которая прямо говорит о том, что этот насос предназначен для отвода стоков от стиральных и посудомоечных машин, а также ванны, умывальника или кухонных моек. Для унитаза подойдут более мощные модели, в частности модель, о которой пойдёт речь дальше.

ROMMER BIOLIFT R-4 это канализационный насос с мощностью электродвигателя 400 Вт и напором до 7 метров. Он оснащён входом с манжетой на диаметр 100 мм, что позволяет подключать к нему выпуск унитаза, как напрямую, так и с помощью гофры-удлинителя. Кроме большого впускного отверстия, насос снабжён и малым, диаметром 40 мм, что позволяет подключать к нему самую разнообразную сантехнику – от умывальников до писсуаров.

Установка насоса BIOLIFT R-4 не представляет сложности и доступна даже непрофессионалу. Она сводится к выбору места, установке насоса, подключения всех нужных отверстий к трубам от сантехники и к канализации и затем подключению насоса к сети 230В посредством стандартной розетки. Нужно помнить, что по соображениям безопасности, линия, питающая канализационный насос должна быть оборудована дифференциальной защитой на ток не выше 30 мА – УЗО (ВДТ) или дифавтоматом (АВДТ). Розетка, к которой присоединяется насос, должна быть снабжена заземляющими контактами, для исключения вероятности удара электрическим током вследствие утечки. Проводка должна иметь три жилы, а в щитке – установлена заземляющая шина.

В тех случаях, когда важен малый уровень защиты от вибраций, лучше выбирать санитарный насос в чугунном корпусе, а для защиты от химических веществ, если предполагается их слив, лучше выбрать насос в корпусе из нержавеющей стали.

Выбор канализационного насоса

Давайте рассмотрим, на какие вопросы вам нужно ответить перед тем, как покупать канализационный насос.

1) Для какой цели я приобретаю насос? Он будет подключаться к унитазу, либо только к источникам «серых» стоков – умывальнику, стиральной машине?

2) Какой мне понадобится напор? Какая длина всех горизонтальных и вертикальных участков канализационных труб, отделяющих место установки насоса от ввода в стояк?

3) Сколько одновременных подключений будет произведено к насосу и трубами какого диаметра?

4) Имеется ли на линии, к которой подключается насос УЗО или дифавтомат на 30 мА?

Немаловажным фактором является предельно допустимая температура сточных вод. Для санитарных канализационных насосов, предназначенных для стиральных и посудомоечных машин нужно, чтобы внутреннее устройство прибора выдерживало повышенную температуру – до 75 градусов, в противном случае насос может выйти из строя.

Если санитарный насос устанавливается в жилых помещениях, особенно вблизи спальни, лучше выбирать модели с низким уровнем шума – не больше 50 Дб. В том случае, когда нужный по параметрам насос получается слишком шумным его можно поместить в разборную звукоизоляционную оболочку – готовую или самодельную.

При ограниченном пространстве, в которое должен быть установлен насос, нужно выбрать плоскую модель Flat с небольшой глубиной, которую, например, можно разместить за унитазом. Для защиты от периодических отключений воды, во время которых насос может работать «на сухую», он должен быть оснащён реле сухого хода – поищите это в инструкции.

Спасибо, что дочитали – удачно го выбора и надёжной канализации!
