Монтаж полипропиленовых труб: пошаговая инструкция от выбора до пайки

Полипропиленовые трубы стали почти самыми популярными трубами для водопровода и отопления в наше время. Как они устроены, чем отличаются и как их правильно монтировать – мы расскажем ниже, читайте до конца!

Полипропиленовые трубы: виды, маркировка и сфера применения

Простейшая полипропиленовая труба выполняется из чистого полипропилена. Более устойчивые модели имеют армирующие слои из стекловолокна или алюминиевой фольги и более толстую стенку. Понять, для чего предназначена труба можно по её обозначению, а точнее по маркировке PN-XX, где XX это цифры:

• 10 – трубы для холодного водоснабжения, температура до +45 градусов, давление до 10 бар;

• 16 – то же, но с максимальной температурой +60 градусов и давлением до 16 бар;

• 20 – трубы для холодного и горячего водоснабжения, с температурой воды до +95 градусов и давлением до 20 бар;

• 25 – трубы для водоснабжения и отопления, с предельным давлением до 25 бар.

Кроме данной маркировки нужно учитывать конструкцию трубы. Трубы без армирования лучше применять только для холодной воды, трубы, армированные стекловолокном – для горячей воды, а трубы с армированием алюминиевой фольгой – для отопления.

Проектирование системы: выбор и расчет материалов

Перед закупкой труб и фитингов из полипропилена, нужно подготовиться. Главное, что нужно сделать – спроектировать трассы, по которым будут проходить трубы, не забывая о пересечениях со строительными конструкциями и другими инженерными сетями. Каждое место, где труба разветвляется, соединяется с продолжением или переходит на другие типы труб, подводок и сантехнические приборы, вам потребуются фитинги. Самые популярные фитинги это:

• пластиковые (паечные) муфты с равными размерами или переходные, для соединения труб встык;

• пластиковые тройники и крестовины для разветвления трубы;

• комбинированные муфты, в которых одна сторона предназначена для сварки (пластик), а другая выполнена в виде латунной резьбы, для присоединения подводок, фильтров и другой «непластиковой» сантехники;

• комбинированные тройники, в которых пластиковый тройник имеет с одной стороны резьбовой выход;

• разъёмные комбинированные муфты, в которых пластик соединяется через «американку» - разъёмное латунное соединение, такие муфты обычно применяются для радиаторов, водяных фильтров и других приборов, которые при необходимости нужно будет снимать;

• пластиковые шаровые краны и фильтры грубой очистки, для простого оснащения трубопровода нужными узлами.

При закупке, фитинги нужно брать с запасом, на случай брака при работе, примерно 10% по количеству.

Выбор труб по диаметру можно сделать, отталкиваясь от максимальной длины трассы:

• до 10 м – 20 мм;

• 10 – 30 м – 25 мм;

• 30 м и более – 32 мм.

Больший диаметр труб позволит компенсировать потери давления на длинных трассах и сбалансировать систему водопровода или отопления.

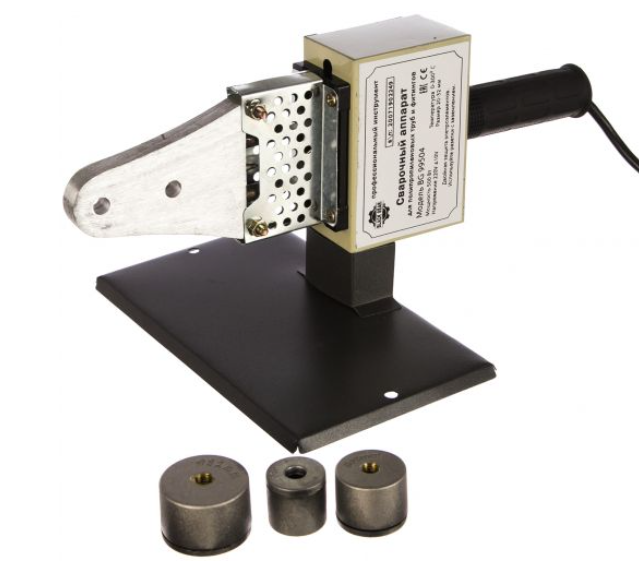

Труба PP-R RUBIS (стекловолокно) SDR 6 (PN25) ХВС ГВС отопление L=4м Дн-25х4.2мм PROAQUA	Труба PP-R SDR 6 (PN20) не армированная ХВС ГВС L=4м Дн-25х4.2мм (белая) PROAQUA	Сварочный аппарат для PPRC (20-32) 500Вт Black Gear 99504

Инструменты для монтажа: без чего не обойтись

Для монтажа труб из полипропилена вам понадобится сварочный аппарат, ножницы для резки труб и, при использовании труб, армированных алюминием, специальная зачистка концов трубы.

Сварочный аппарат – это электрический нагревательный прибор специальной формы, который предназначен для разогрева концов труб и фитингов на определённую температуру (+250-270 градусов). Для разогрева пластиковых изделий разного диаметра, в комплекте сварочного аппарата идут насадки, обычно на диаметры 20, 25 и 32 мм.

Насадок каждого размера две штуки – одна меньшего диаметра, для оплавления внутренней части фитинга, а вторая – большего диаметра, для расплавления конца трубы. Насадки прикручиваются к нагревательному элементу с помощью шестигранников, к которым в комплекте со сварочным аппаратом даётся ключ.

Перед сваркой нужно подготовить трубы и фитинги: трубы обрезать ножницами под углом 90 градусов и зачистить от заусенцев, а трубы, армированные алюминием, дополнительно зачистить специальным инструментом, удаляющим фольгу из зоны сварного шва. Грязные и засаленные поверхности нужно очистить и обезжирить. После этого можно включать сварочный аппарат в сеть. На некоторых аппаратах есть регулятор температуры, в этом случае нужно выставить регулятор на +260 градусов.

После разогрева до нужной температуры, о чём будет сигнализировать лампочка на сварочном аппарате, можно приступать к сварке. Аккуратно вставьте трубу в большую насадку, а фитинг наденьте на малую – они должны дойти до упора без большого усилия. После этого подождите:

• для трубы 20 мм - 5-6 секунд;

• для трубы 25 мм – 7-8 секунд;

• для трубы 32 мм – 8-10 секунд.

Снимите трубу с фитингом и, соблюдая соосность, наденьте фитинг на трубу до упора. При этом, по краю трубы должен образоваться наплыв пластика – «юбочка» небольшого размера. Если наплыва нет или он слишком большой, то сварка, скорее всего, выполнена неправильно и её нужно переделать. Не трогайте трубу и фитинг до их полного остывания.

Нужно помнить, что при сварке в просвет трубы не должен попадать наплыв пластика, иначе вода через это место будет проходить плохо и с шумом. Такое соединение также является браком и его нужно переделать.

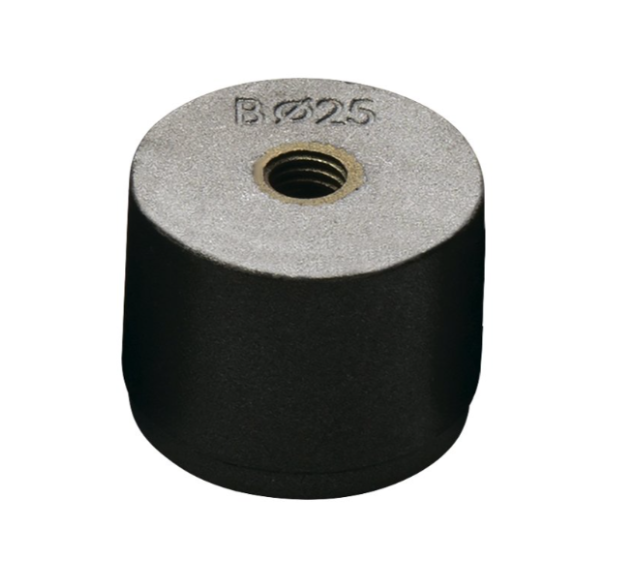

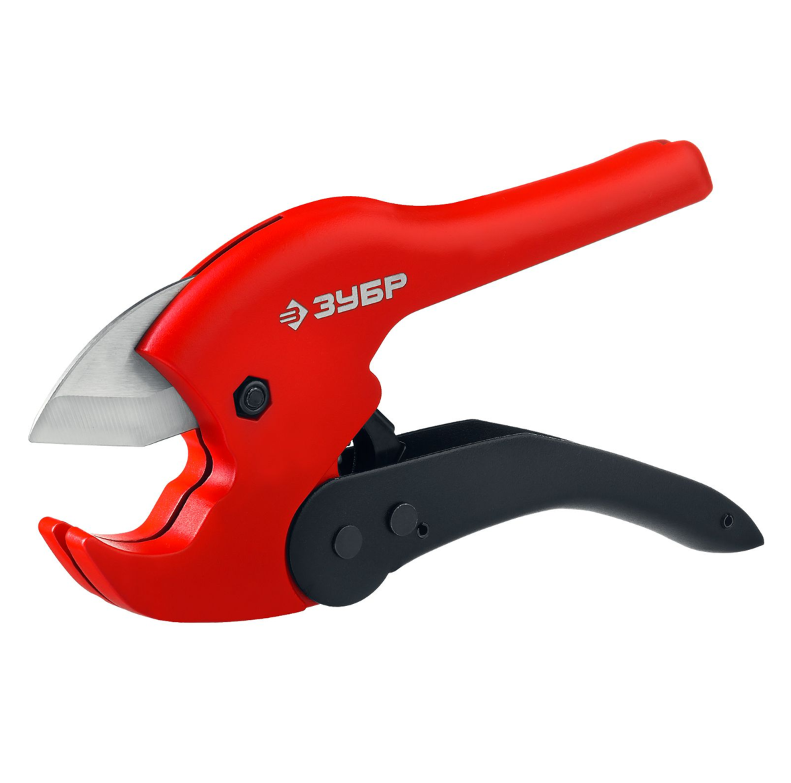

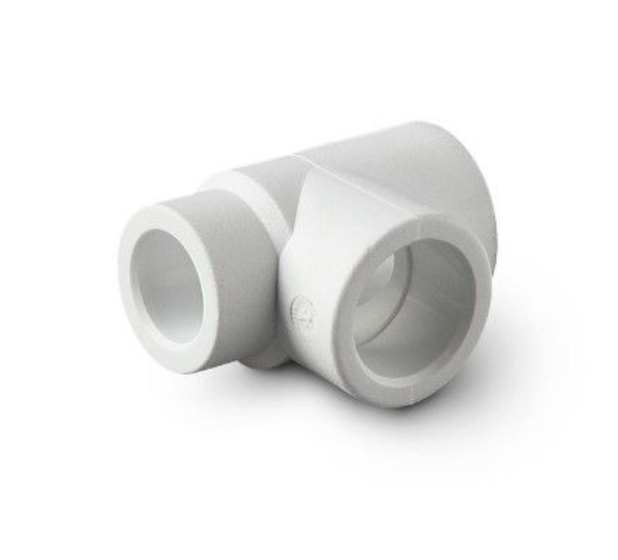

Ножницы автоматические для резки пластиковых труб МА-300 Ø42мм 1 5/8 МАСТЕР ЗУБР	Насадка для сварочного аппарата 25 AQUALINK 03703	Тройник PP-R переходной 25-20-25 (белый) PROAQUA

Типичные ошибки при монтаже и как их избежать

Недостаточный или избыточный нагрев – отслеживайте время, которое фитинги и трубы остаются надетыми на насадки и за тем, чтобы на сварочном аппарате была выставлена правильная температура.

Проворачивание фитинга при надевании на трубу – такие манипуляции приводят к разрушению шва.

Пайка загрязнённых деталей – слой грязи или жира приводит к отслоению шва от фитинга или трубы и к образованию течи в месте соединения.

Игнорирование зачистки алюминиевого слоя – если внутри шва окажется алюминий, он создаст пустоту внутри шва, что также приведёт к течи.

Техника безопасности при сварке полипропилена

Нагревательный элемент сварочного аппарата, а также насадки очень горячие – ожог образуется даже от лёгкого касания, поэтому работайте строго в перчатках.

Выбирайте сварочный аппарат с прочной подставкой и достаточно длинным шнуром питания, иначе рано или поздно он опрокинется.

Дышать парами расплавленного пластика опасно – работайте либо на открытом воздухе, либо в хорошо проветриваемом помещении.

Спасибо, что дочитали – удачного выбора полипропиленовых труб и надёжного монтажа!
