Монтаж отопления в частном доме: просто и надёжно

Отопление в частном доме может быть сложной системой, а может быть простым и надёжным. Как спроектировать и смонтировать отопление, которое будет максимально простым, удобным и надёжным, используя современные материалы и оборудование – мы расскажем вам в рамках этой статьи – читайте до конца!

Начальные условия проектирования

В начале нам нужно понять, какая мощность обогрева потребуется для компенсации тепловых потерь здания. Для этого нам нужно знать:

• максимальную разницу температур между помещениями и улицей, например для средней полосы России это +20С - (-30С) = 50 градусов;

• площадь наружных стен дома, их толщину и материал;

• тип доступных энергоносителей (газ или электричество).

Для расчёта мощности нужно произвести следующие вычисления:

P (мощность) = (S (площадь стен) х ∆t (разница температур) х λ (теплопроводность))/d (толщина стен).

Например, если у нас стены из газоблоков (λ = 0,25) толщиной 0,2 м, а дом имеет площадь наружных стен 120 м2 (10х10 и высота 3 м), то при разнице температур в 50 градусов, мощность теплопотерь составит:

P = (120 м2 х 50 градусов х 0,25) / 0,2 м = 7500 Вт.

Для учёта потерь через дверь, окна и крышу добавьте 20%, что даст 9 кВт. Разумеется, котёл должен иметь большую мощность, так как отопительная система тоже расходует тепло не оптимально, что и даст нам примерную цифру 10 кВт мощности котла на 100 м2 площади здания. Нужно учитывать, что разные материалы имеют разную теплопроводность, поэтому данный расчёт нужно повторять при разных исходных параметрах.

Далее нужно определиться с тем, какой источник тепла мы будем использовать – сгорание газа или нагрев ТЭНов от электричества. При доступности газа нужно, безусловно, использовать газовый котёл, но в его отсутствие придётся использовать электричество. Котлы на твердом топливе малоэффективны и имеют много минусов – неэкологичность, необходимость постоянной загрузки топлива и чистки, и подходят лишь для временного использования для охотничьих домиков, бань или дач, где люди не живут постоянно.

Разводка труб – самая эффективная система

Мы говорили о выборе котла в отдельной статье, поэтому здесь будем подразумевать газовый котёл настенного типа с двумя контурами, тем более, что принципиальной разницы, как подключать разные котлы к системе отопления нет. Для наиболее простой в монтаже и настройке разводки мы используем разводку типа «звезда», в которой к каждому радиатору подводится своя пара труб на подачу и обратку. Это увеличивает расход труб, но значительно упрощает монтаж. При числе радиаторов больше 6-8, лучше выбрать другую систему, в которой параллельное присоединение комбинируется с последовательным, но они будут более сложными в плане монтажа и регулировки.

В настенный газовый котёл встроен циркуляционный насос, поэтому примем, что дополнительного насоса не потребуется. Под котлом монтируется коллекторный шкаф, в котором размещается два коллектора – на подачу и обратку. Нам понадобятся коллекторы с входным диаметром 1 дюйм и выходными штуцерами на ¾ с внутренней фаской «под конус». Почему под конус? Дело в том, что трубы из сшитого полиэтилена, которые мы используем, присоединяются двумя способами – с помощью опрессовки аксиальными или радиальными фитингами, либо фитингами «евроконус». Первый способ требует наличия дорогостоящего опрессовочного аппарата и навыка работы, в то время, как присоединение «евроконус» не требует ничего, кроме гаечного ключа.

Такими же евроконусами мы присоединим трубы к радиаторам – они могут быть как биметаллическими, так и стальными панельными. Убедитесь, что биметаллические радиаторы имеют узел нижнего подключения, радиаторы с боковыми вводами нам не подойдут. Благодаря тому, что на всём протяжении отопительных труб они не будут иметь соединений, их можно замуровывать в стены и перекрытия, что улучшит внешний вид отделки в доме и дополнительно защитит трубы от случайного повреждения.

Для отопления подходят не любые трубы из сшитого полиэтилена – они должны иметь специальный слой, препятствующий проникновению кислорода в теплоноситель. В противном случае, кислород будет вызывать коррозию радиаторов, фитингов и внутренних поверхностей теплообменника в котле. Бескислородный слой может быть полимерным – такие трубы стоят дешевле, или металлическим. Трубы с металлическим слоем имеют преимущество – они держат форму после изгиба. Трубы с полимерным слоем придётся дополнительно фиксировать на углах специальными скобами.

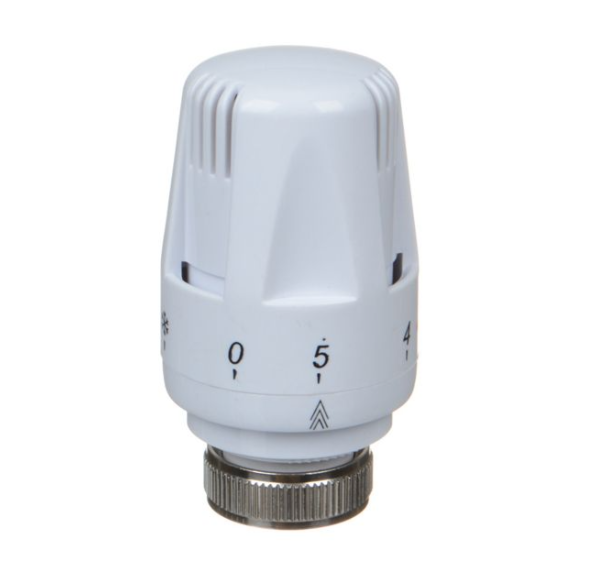

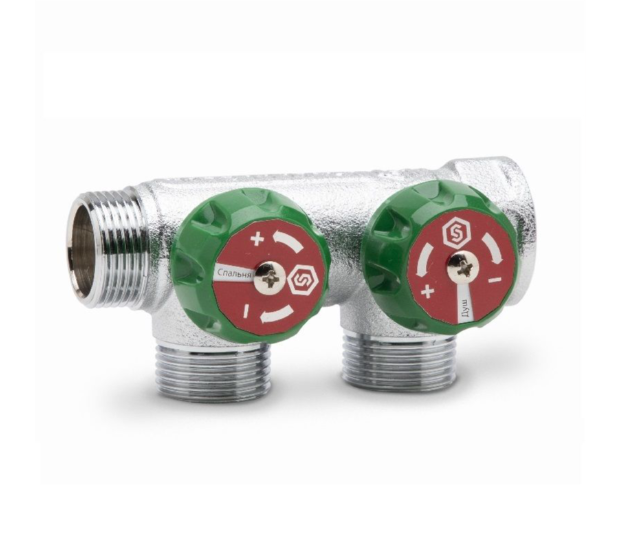

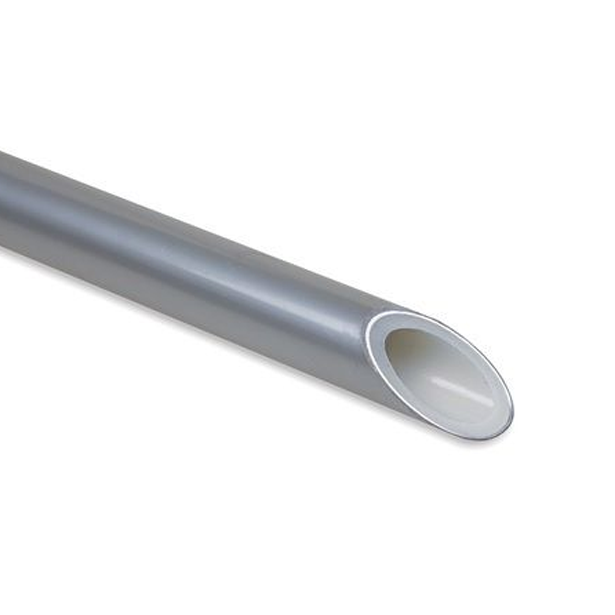

Труба с алюминиевым слоем 16.2x2.6 серая бухта 100 м PE-Xa/Al/PE-RT ROMMER RPS-0001-001626	Головка термостатическая для термостатического клапана TERMA 33971	Коллектор с регулирующими вентилями 1"х3/4"х2 вых. евроконус SMB-6850-013402 STOUT

Регулировка температуры – дополнительные элементы

После сборки системы, её проверки на герметичность и заливки теплоносителя, можно производить пробный пуск – система начнёт работать. Но как добиться того, чтобы в каждом помещении была нужная температура? Для этого существуют элементы терморегуляции, самым эффективным из которых является термоголовка. Это устройство накручивается на термостатический клапан с выдвижным штоком и, посредством вдвигания штока и выдвигания обратно, автоматически управляет подачей теплоносителя в радиатор.

Стальные радиаторы поставляются с встроенным клапаном, поэтому для них нужно будет лишь докупить головки, а для биметаллических радиаторов придётся также приобрести термостатические клапаны, которые вкручиваются в радиатор на место боковой заглушки. Кроме механических термостатов, управление температурой в помещении можно производить с помощью современных цифровых терморегуляторов, в том числе с функцией удалённого доступа через Интернет. Для этого термоголовку нужно заменить на электромагнитный привод, управляемый цифровым терморегулятором.

Дополнительную экономию на оплате счёта за газ может дать функция погодозависимого регулирования, которой оснащаются некоторые газовые котлы. Для того, чтобы эта функция работала, на наружную стену здания выводится датчик, который «сообщает» электронике котла о том, какая температура воздуха на улице. В соответствии с этим, изменяется поддерживаемая температура теплоносителя, а значит и частота включения газовой горелки, которая в свою очередь серьёзно экономит расход газа.

Спасибо, что дочитали – удачного монтажа и надёжного отопления!
