Модульные приборы, о которых часто забывают при сборке щитка

Современный щиток это не просто автоматы, рубильник и счётчик: существует множество модульных приборов, которые сделают вашу электрику надёжнее, безопаснее и удобнее если, конечно, про них не забыть. Мы расскажем о приборах, которые должны стоять в вашем щитке – читайте до конца!

Реле напряжения

Первые реле напряжения, предназначенные для автоматического отключения питания при перенапряжении или слишком низком напряжении, появились в промышленности. Оборудование на производстве обычно весьма дорого стоит, а электроника, которая управляет процессом, чувствительна к выходу питающего напряжения за установленные нормы. Однако со временем бытовые приборы вышли за рамки простых агрегатов с электромоторами и ТЭНами и в наше время насыщенность бытовой проводки электроникой не уступает, а то и превосходит иные производства. Да и суммарная цена бытовой техники может запросто приближаться к шестизначной цифре. В совокупности с не слишком высоким качеством электропитания в России, это привело к спросу на бытовые реле напряжения – а за спросом появилось и предложение.

Реле напряжения выполняется в модульном корпусе – для установки в электрощиток и в виде розеточного переходника. Модульное реле напряжения может быть однофазным и трёхфазным и, как правило, кроме базовой функции защиты, включает дополнительные опции. Это отображение напряжения в сети и силы тока, потребляемого вашими приборами, защита от перегрева и фиксация параметров электросети в энергонезависимый журнал и многое другое. Можно сказать, что реле напряжения это многофункциональный прибор защиты и контроля, с помощью которого ваша электрика будет под надёжной защитой.

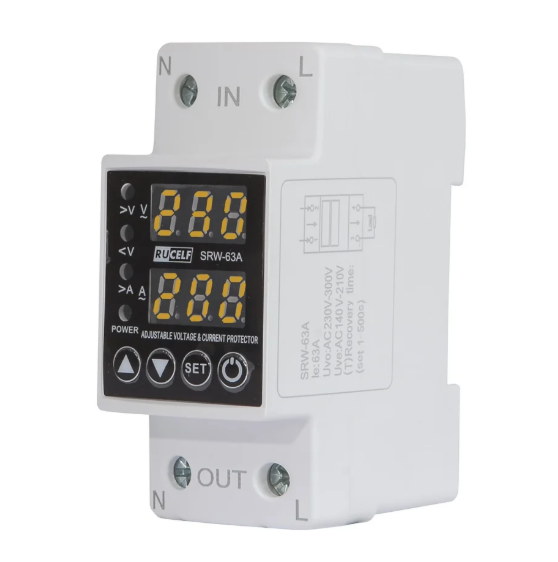

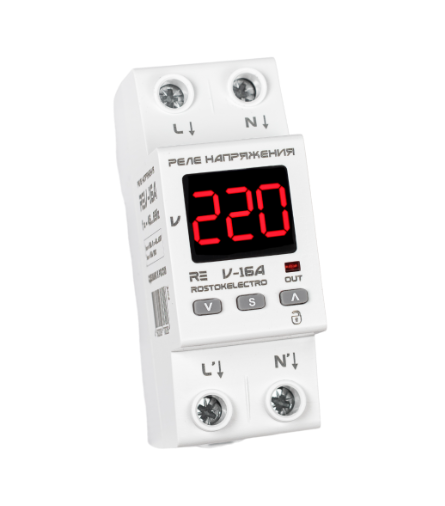

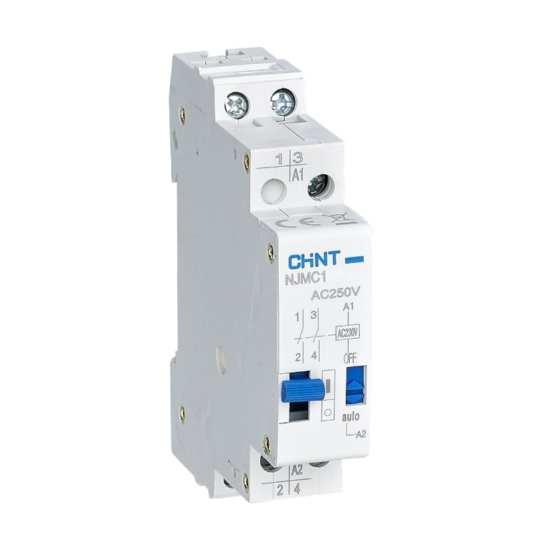

Реле напряжения SRW-63A однофазное RUCELF SRW-63A	Реле напряжения RE V-16A DIN (rostokelectro)	CHINT Импульсное реле NJMC1-16/2P AC230В (R)

Импульсные реле и контакторы

Для управления цепями освещения в частности и всеми цепями вашей проводки в целом с большим комфортом и надёжностью, в современные бытовые щитки устанавливаются импульсные (бистабильные) реле и контакторы. Так же, как и реле напряжения, эти приборы первоначально применялись в промышленности и энергетике, но перекочевали в бытовую сферу по ряду причин.

Первая причина состояла в усложнении проводки – она, за последние десятилетия, стала на порядок длиннее, намного более разветвлённой и насыщенной электронными приборами, а также приборами относительно большой мощности – от 2 кВт и выше. Управление (включение и отключение) такими приборами только с помощью механических выключателей стало неудобным, во-первых потому, что простые выключатели имеют ограниченную коммутационную способность, а во-вторых, для схем включения света с трёх и более мест, требуется устанавливать сложные (и менее надёжные) перекрёстные выключатели, которые требуют многожильных кабелей, что удорожает проводку, усложняет её монтаж и часто приводит к ошибкам, поиск которых для неопытных электриков составляет большие трудности.

Импульсное (бистабильное) реле позволяет осуществлять управление светом с помощью очень простой схемы, в которой ряд кнопочных выключателей, параллельно присоединяется к одной двухпроводной линии, уходящей в щиток к импульсному реле. В свою очередь, само реле осуществляет включение и отключение нужной цепи освещения, что интуитивно понятно и, если учесть экономию на кабеле, получается более выгодно, чем классические схемы с проходными и перекрёстными выключателями.

Контакторы вступают «в игру» при необходимости включать и выключать как мощные приборы (либо набор линий с большой суммарной мощностью), так и приборы с большими пусковыми токами, в первую очередь – светодиодные светильники. Коммутация таких цепей с помощью выключателей света невозможна из-за их малого рабочего тока, а с помощью модульных рубильников – неудобна, из-за необходимости залезать в щиток и искать нужный рычаг, что для неопытного пользователя может быть проблемой. Контактор решает обе этих проблемы.

Контактор выступает в роли «разгрузочного реле» - для управления этим прибором устанавливается обычный выключатель света, который  при включении подаёт на катушку контактора напряжение. Катушка, которая как электромагнит, притягивает мощные контакты в контакторе, которые, в свою очередь, коммутируют цепь с большими токами. Это одновременно и удобно и надёжно. А при необходимости включать контактор с нескольких мест можно использовать комбинацию «импульсное реле – контактор», используя уже не выключатели, а кнопки.

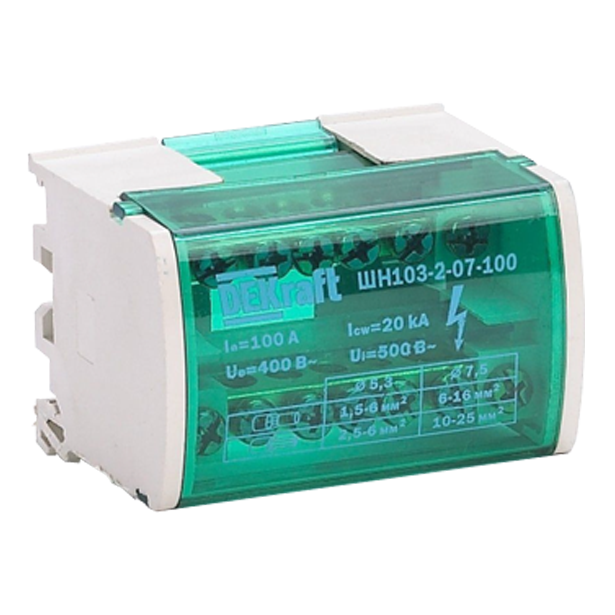

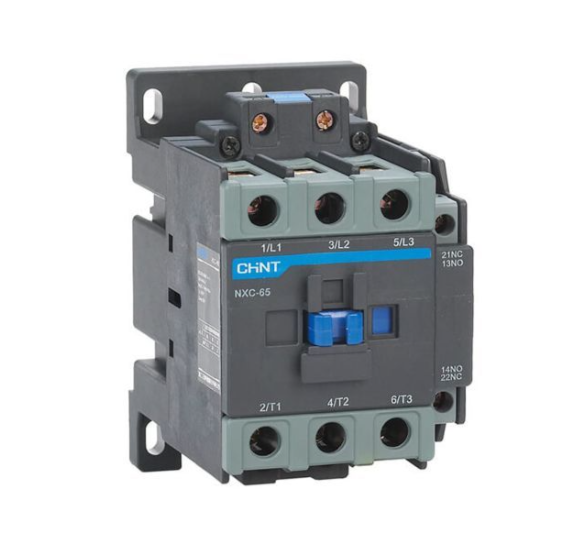

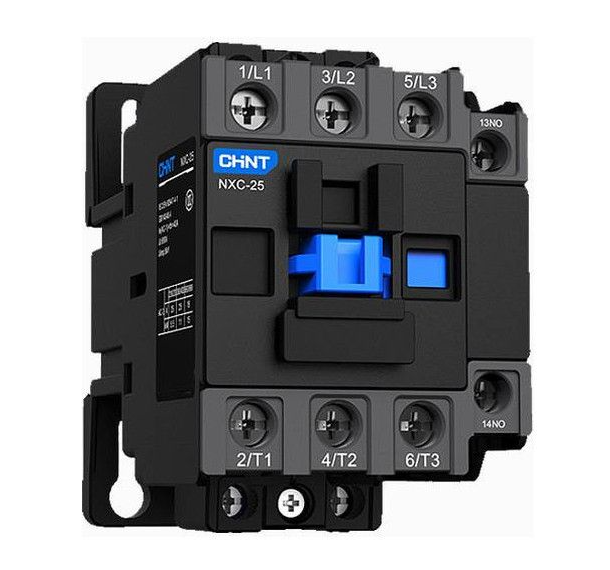

Контактор NXC-25 25А 220В/АС3 1НО+1НЗ 50Гц (R) CHINT (836851)	Контактор NXC-09 9А 220В/АС3 1НО+1НЗ 50Гц (R) CHINT (836704)	Кросс-модуль на DIN-рейку 2х7 групп. 100А ШН-103 (DEKraft)

Кросс-модули

В электрическом щите, помимо, собственно, приборов защиты и управления, имеется также набор соединительных проводников и шин, с помощью которых все эти приборы объединяются в единое целое. Для простых щитков с линейной однофазной схемой, количество этих проводников невелико и монтаж не представляет трудности. Однако для более сложных схем, включающих УЗО, контакторы, перекидные рубильники, а также для щитков с трёхфазным вводом, сложность становится высокой, что обуславливает необходимость устройств, облегчающих монтаж и упрощающих дальнейшее обслуживание щитка (ремонт, модернизацию) другими электриками.

Таким устройством является кросс-модуль, представляющий собой две или четыре шины, изолированные друг о друга и конструктивно объединённые в единый блок модульных размеров для установки на динрейку. Такой распределительный блок позволяет наглядно развести цепи разных фаз или от разных УЗО, которые требуют использования раздельных нулей. Он занимает дополнительное место в щитке, но это сторицей окупается тем, что щит становится более надёжным, долговечным и ремонтопригодным.

Разрядники

В щитках, предназначенных для распределения и защиты проводки в частном доме, крайне полезна устанавливать так называемые разрядники или УЗИП. Разрядник бездействует 99% времени, однако при попадании разряда молнии в питающий дом провод или при близком ударе молнии, вызывающим резкий скачок тока (и напряжения), данный прибор не пропускает этот скачок в дом, отводя его в землю. Для работы разрядника необходимо работоспособное заземление и правильный монтаж с рядом нюансов, но благодаря ему ваш дом будет защищён от весьма неприятных событий, например от выхода из строя всех приборов с электроникой в их составе, что, учитывая тенденцию «электронизации» всего, что нас окружает, избавит вас от дорогостоящей замены вашего оборудования.

Спасибо, что дочитали – надёжной и удобной вам электрики!
