Корпус электрощита – что нужно знать при его выборе и сборке

Пластиковые щиты, как правило, применяются для небольших изделий на максимальный ток 63А, например квартирных щитков, щитов учёта частных домов и так далее. В некоторых случаях, пластик может применяться и для более серьёзных щитов, но только в тех случаях, когда это оправдано.

Дело в том, что при больших размерах, например 400х600 и более, пластиковый щит выходит дороже, чем стальной. Это имеет смысл в тех редких случаях, когда НКУ подвергается постоянному действию химических веществ, например в промышленности, и стальной щит попросту не прослужит приемлемое время в 10-20 лет. В данном случае химически стойкий пластик может стать отличным выходом из ситуации. Подавляющее большинство вариантов относит пластик к небольшим компактным решениям.

Современные пластиковые боксы, имеющие сертификат пожарной безопасности, изготавливаются из не поддерживающего горение пластика. Это минимальное требование, однако производители известных брендов, например ABB, Legrand, ИЭК, идут дальше и подбирают материал для боксов таким образом, чтобы он выдерживал нагрев раскалённым металлом, на определённое время и с определённой максимальной температурой. Это делает пластиковые боксы не менее безопасными в пожарном плане чем стальные, при условии правильной сборки квалифицированным электромонтажником.

Давайте рассмотрим виды пластиковых корпусов (боксов) для сборки электрощитов. К ним относятся:

• негерметичные боксы на число модульных автоматов до 54 (редко больше);
• герметичные боксы на число модулей до 96;
• комбинированные корпуса с пластиковым «корытом» и металлической дверцей;
• специальные боксы из стойкого пластика, для сложных условий эксплуатации.

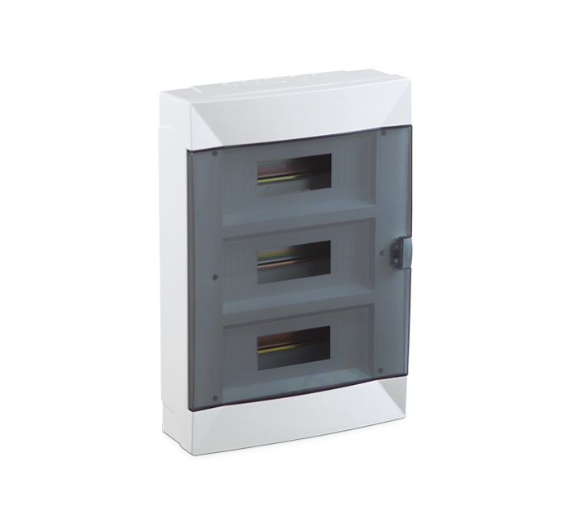

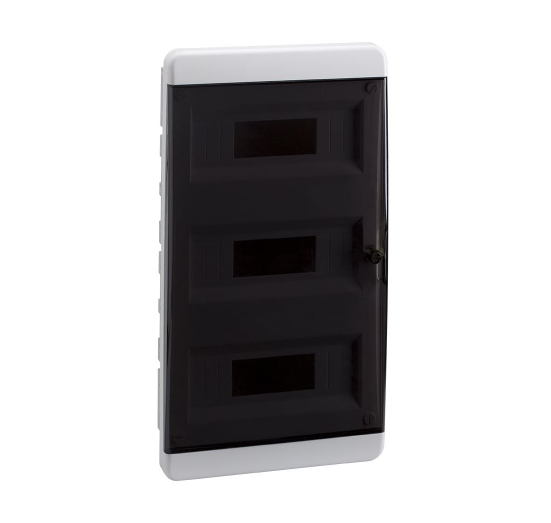

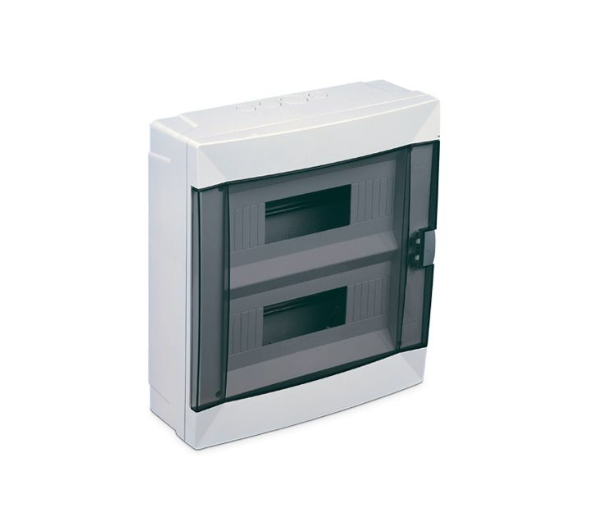

Бокс навесной 3ряда 36 мод. 326х110х465мм с N/PE-18/18 прозрачная дверь IP40 (белый) Makel (63136)	TEKFOR Корпус пластиковый СУ ЩРВ-П-36 с N/PE-13/13 (прозрачная черная дверь) 102х535х290 IP41 (IEK)	Бокс навесной 2 ряда 24 мод. 330х300х105мм с N/PE-12/12 прозрачная дверь IP40 (белый) Makel

Большая часть применяемых в электротехнике пластиковых боксов это корпуса первого типа, не имеющие защиту от попадания пыли и воды. Они используются для установки в помещениях без повышенной влажности и пыльности, например, в жилых домах и квартирах. Бокс поставляется в комплекте с динрейками для установки модульных аппаратов, шинами для подключения нулевых и заземляющих жил кабелей и дополнительными аксессуарами: заглушками, информационными наклейками и так далее.

Помимо различия в габаритах и ёмкости (от 2 модулей до 72 и больше), пластиковые боксы отличаются также способом монтажа – накладным и скрытым (в нишу). Это относится к негерметичным боксам, так как герметичные боксы выполняются только в накладном исполнении, а комбинированные корпуса с металлической дверцей – только в скрытом.

Герметичные боксы выполняются из более толстого пластика, их дверца и вводы для кабелей имеют герметичные уплотнения и в целом он более прочен и устойчив к повреждениям. Это делает герметичный бокс отличным выбором для тяжёлых условий эксплуатации, например в мастерских, на производствах, при большой проходимости в месте установки. В последнем случае бокс лучше оснастить замком, запираемым на ключ, для предотвращения несанкционированного доступа. Такой замок не идёт в комплекте, но доступен для заказа.

Комбинированные щиты с металлической дверцей подходят для применения как в квартирах и жилых домах, так и для общественных зданий. Металлическая дверца, окрашенная в белый цвет, служит много лет и сохраняет привлекательный внешний вид. Некоторые производители, например ABB, предлагают заказные варианты дверей со встроенными зеркалами, с багетами для установки картины, в различных цветах отделки и так далее.

Стальные корпуса щитов распространены гораздо шире – на их основе собирают НКУ самого разного типа: от небольших квартирных и гаражных щитков, до габаритных ВРУ и ГРЩ высотой 2 метра. Для удобства, разделим все стальные корпуса на четыре группы:

• простые щитки небольшого размера с монтажной панелью;
• щиты учёта с окошком и креплениями на столб;
• распределительные щитки под модульные приборы;
• шкафы для ВРУ и ГРЩ с цоколем и наборной конструкцией.

Базовые стальные корпуса выполняются в герметичном либо простом исполнении. Стандартные щитки без защиты имеют небольшую толщину стенок, а их конструкция собрана методом точечной сварки, что облегчает вес готового изделия и упрощает его монтаж.

Герметичные варианты корпусов имеют большую толщину стенок (1 мм и более), а их сборка производится методом сплошного сварного шва. Кроме большей прочности и веса, данные щитки характерны наличием уплотнителей между дверцей и корпусом, а также в местах ввода кабелей. Это нужно для защиты оборудования внутри корпуса от вредного действия влаги и пыли.

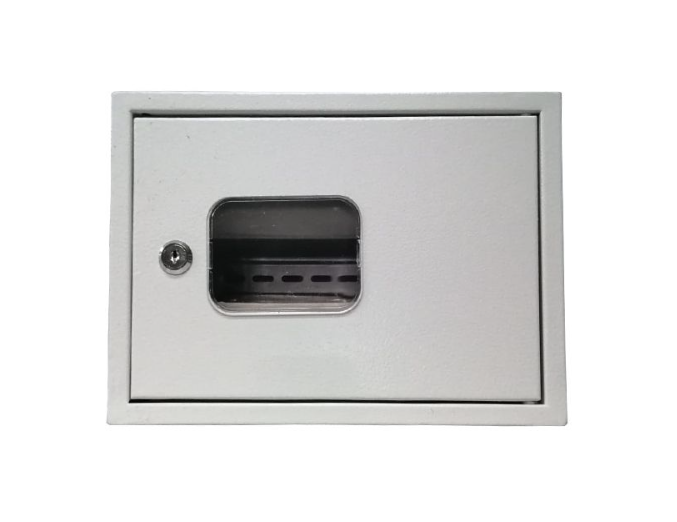

Щиты учёта, предназначенные для установки счётчиков электроэнергии и вспомогательных приборов (клемм, автоматов и так далее) изготавливаются со встроенным в дверцу окошком, через которое можно считывать показания счётчика, не открывая дверцу щитка. Такие корпусы снабжаются креплениями на столб, либо специальными деталями на задней стенке для удобства крепления.

Распределительные щитки для модульных приборов из стали выполняют ту же функцию, что и их пластиковые «собратья» - распределение электроэнергии по однофазным и трёхфазным потребителям и защита кабельных линий. Они выполняются на количество модулей от 6 до нескольких сотен и являются отличным выбором в тех случаях, когда нужно обеспечить повышенную стойкость к случайным ударам, либо огнестойкость, например для щитов, питающих системы сигнализации и пожаротушения.

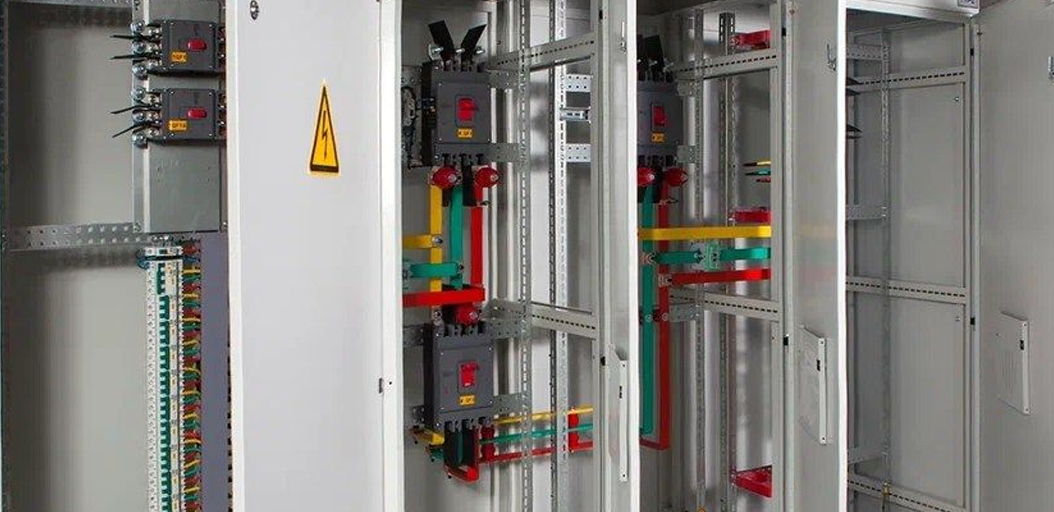

Крупногабаритные стальные корпуса предназначены для установки серьёзного силового оборудования на токи в сотни и даже тысячи ампер. Как правило, это вводно-распределительные устройства ВРУ, главные распределительные щиты ГРЩ и щиты автоматизации для больших производств.

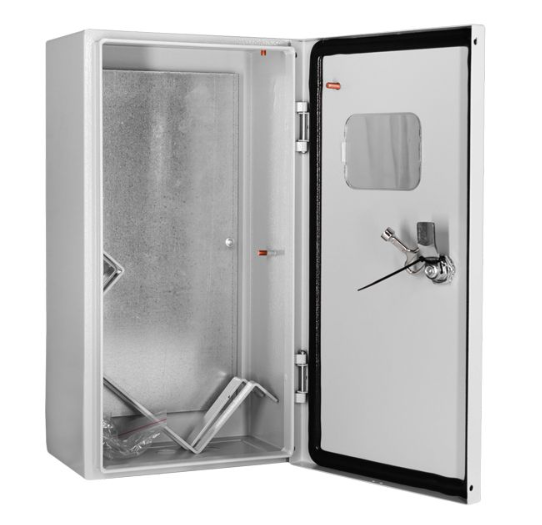

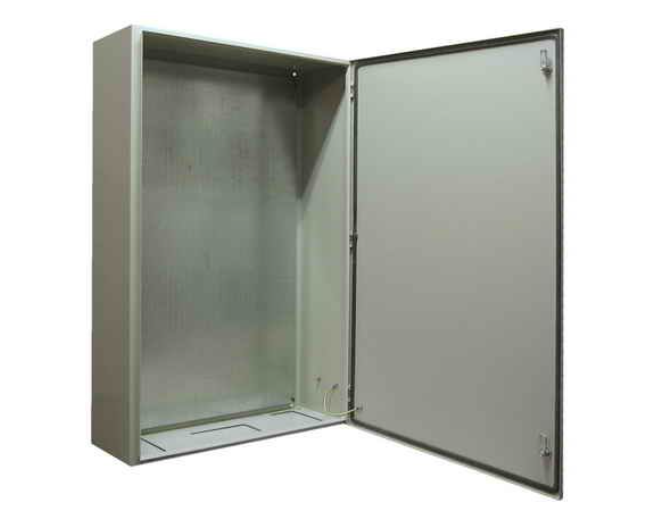

Щит распределительный навесной ЩРН-12 замок+ОКНО 1дверь 1ряд 220х300х125мм без сальников Øотв.32мм IP31 MECAS	Щит учета навесной ЩУ 3ф 12 модулей + 3ф счетчик 440х240х170м крепление на столб без сальников Øотв.22.5мм IP54 MECAS	Шкаф 415Rx с монтажной панелью навесной/напольный 800х1200х280мм с люком IP66 Щитэлектрокомплект (ЩЭК)

Главным отличием таких корпусов, кроме габаритов, является комплектация. Такие щиты выполняются на несущей раме из прочного профиля, к которому крепятся панели – задняя и боковые, а также дверь. К раме внутри корпуса прикручиваются поперечные профили, монтажные пластины и другие аксессуары, необходимые для прочного крепления тяжёлого оборудования.

Кроме веса оборудования – рубильников, автоматов, частотных приводов, конструкция щита должна выдерживать изгибающее усилие, возникающее при прохождении тока короткого замыкания по токоведущим шинам. В отличие от простых квартирных щитков, где ток КЗ не превышает сотни ампер, токи замыкания в больших щитах могут достигать тысяч и десятков тысяч ампер. Этот ток вызывает большие механические силы, которые щит должен выдержать без повреждений. Простые ВРУ имеют предельный ток ввода в 1600А, а более прочные – 2500 и 3200А.

Спасибо, что дочитали – удачного выбора корпуса и надёжных электрощитов!
