Консольные светильники: от РКУ до Led. Плюсы и минусы

Для освещения дорог и уличных пространств, применяются консольные светильники с креплением на специальный кронштейн-консоль. Они могут крепиться как на столб, так и на стену – давайте разберём, в чём их отличия и, как и правильно подобрать – читайте до конца!

Разновидности источников света для уличного освещения – краткий обзор

«Сердцем» любого светильника является источник света – прибор, преобразующий электрическую энергию в световой поток. Все источники света, подходящие для консольных уличных светильников, это:

• ртутные газоразрядные лампы (ДРЛ);

• ртутные бездроссельные лампы (ДРВ);

• металлогалогенные лампы;

• натриевые лампы;

• светодиоды.

Лампы накаливания, которые применялись в советское время, в наше время вышли из употребления, поэтому здесь мы их рассматривать не станем.

Классические газоразрядные лампы на основе ртути с обозначением ДРЛ применяются уже много десятилетий – они простые по устройству и дешёвые. Принцип их работы основан на свечении газового разряда в парах ртути. В отличие от люминесцентных ламп, где пары ртути имеют низкое давление, в лампах ДРЛ пары закачиваются под высоким давлением, что позволяет создать компактную и мощную лампу.

В лампы ДРЛ встроен стартер, поэтому для их пуска нужен только дроссель, стабилизирующий разрядный ток в газе. Их светоотдача примерно равна светоотдаче люминесцентных ламп – 55 Лм/Вт, это средний показатель, который в других источниках света намного выше. В новых светильниках лампы ДРЛ почти не применяются из-за невысокой экономичности, однако продолжают выпускаться для замены в уже существующем парке светильников типа РКУ.

Бездроссельные лампы ДРВ аналогичны по устройству лампам ДРЛ, с тем отличием, что в них добавлена нить накала, выполняющая роль дросселя. Такие лампы можно включать напрямую в сеть 220В, они светят более жёлтым светом, чем лампы ДРЛ, однако надёжность и энергоэффективность у них ниже, поэтому их применение ограничено небольшими светильниками для подсветки малых площадей, например у входа в здание.

Металлогалогенные и натриевые лампы очень близки по конструкции и могут работать в одних и тех же светильниках, поэтому мы рассмотрим их вместе. Как и лампы ДРЛ, они основаны на свечении газового разряда высокого давления в термостойкой колбе. Разница в том, что светятся в них не пары ртути, а пары натрия или галогенидов металлов. Это даёт большую светоотдачу – до 120 Лм/Вт, однако устройство светильников для таких ламп более сложное.

Дополнительно к доросселю, нужному для поддержания работы натриевой или металлогалогенной лампы, в таком светильнике должен иметься конденсатор и зажигающее устройство, которое обеспечивает подачу кратковременного высоковольтного импульса, зажигающего разряд. Такие светильники, как и лампы, стоят дороже ртутных, однако это окупается большей экономичностью и надёжностью данных светильников. По надёжности это один из самых лучших вариантов – срок службы натриевых ламп достигает 40000 часов!

Светодиоды или сокращённо LED, в уличных светильниках стали широко применяться сравнительно недавно. Это обусловлено тем, что в каждом светодиодном светильнике установлен драйвер – электронная плата, преобразующая напряжение сети в стабильный питающий ток, нужный светодиодам для работы. Для того чтобы сравняться по сроку службы с традиционными лампами, эта плата должна выполняться по очень высоким стандартам надёжности – с защитой от перепадов температур, влажности и скачков напряжения.

Кроме электронной платы, надёжной должна быть система теплоотвода от светодиодов – даже небольшой перегрев пагубно влияет на кристаллы, сокращая срок службы светильника. Светильники, способные работать на опоре, открытой морозам, дождям и ветру, по 10-20 тысяч часов, появились недавно, но применяются всё шире, и причина этому – уникальные параметры светодиодов как источников света.

Светодиоды могут выдавать до 120 Люмен на Ватт потребляемой мощности, что ставит их по экономичности в один ряд с рекордсменами – натриевыми лампами. Но, в отличие от натриевых ламп, светодиоды выдают не однотонный оранжевый свет, а практически полный спектр, значительно улучшая комфорт водителей и пешеходов, что, в свою очередь, снижает число ДТП и уличную травматичность. Кроме этого, светодиодные светильники уменьшают нагрузку на питающую линию благодаря меньшим выбросам тока и напряжения, в отличие от светильников с дросселями.

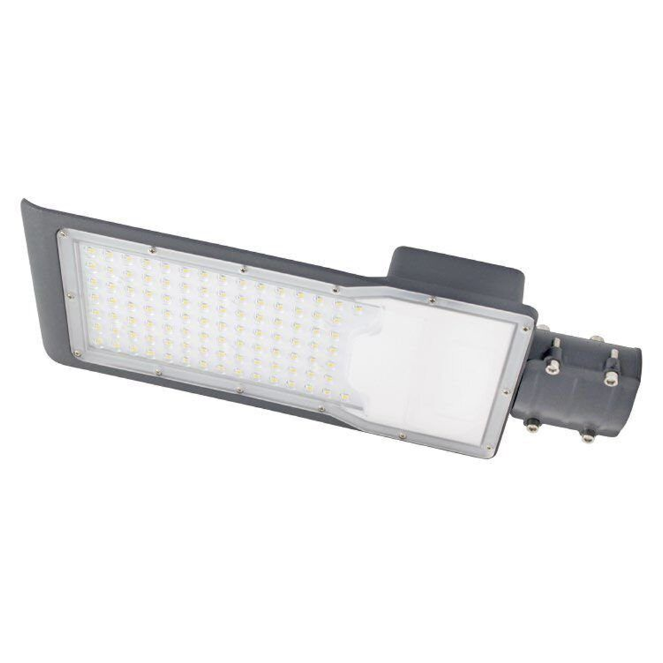

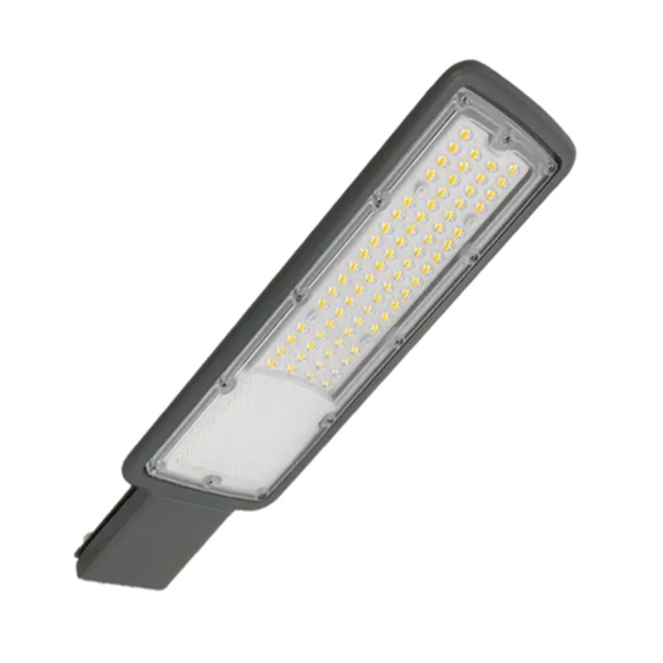

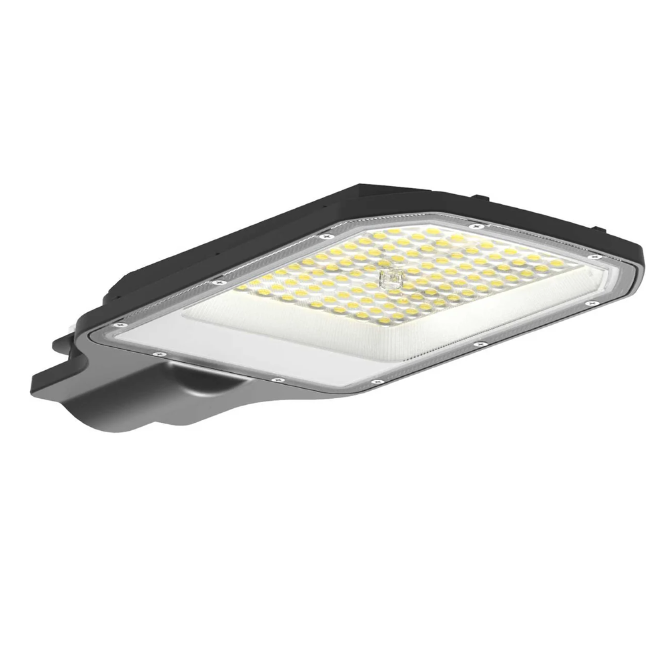

Светильник светодиодный уличный ДКУ-2L 70Вт 5000K 8750 Лм IP65 NEOX	Светильник светодиодный уличный Avenue 100Вт 5000К 10000 Лм IP65 GAUSS	Светильник светодиодный уличный 100Вт 4500К 10000 Лм IP65 серый FOTON LIGHTING

Особенности выбора консольных светильников

Для выбора консольного светильника нужно определиться с тремя параметрами:

• нужной мощностью;

• типом источника света;

• кривой силы света (КСС).

Для расчёта нужной мощности светильника можно обратиться к формулам в литературе по проектированию или онлайн-калькулятору. Для предварительного расчёта можно воспользоваться соотношением 5 Лм/м2, что равно необходимому уровню освещённости по СанПиН для общего уличного освещения. Световой поток указан в паспорте к каждому светильнику.

Выбор источника света определяется бюджетом и требованиями к надёжности системы освещения.

Для местного освещения, с легкодоступными светильниками для замены и ремонта, можно выбрать недорогие светодиодные светильники или классические светильники РКУ на основе ламп ДРЛ.

Для освещения обширных пространств, со светильниками, расположенными на большой высоте, ремонт которых потребует много времени и средств, лучше выбрать светильники с максимальной надёжностью, на основе металлогалогенных ламп или светодиодов высшей категории. Они будут стоить кратно дороже бюджетных аналогов, но переплата со временем окупится и принесёт прибыль, особенно если нужно установить большое число светильников.

Кривая силы света (КСС) определяет, как будет распределяться световой поток, излучаемый светильником. Существует 7 видов кривой силы света, но для консольных уличных светильников обычно применяется три из них:

• косинусная (маркировка К), с углом светового потока 120 градусов – классический вариант для самых разных задач освещения;

• полуширокая (маркировка Л), с углом 140 градусов, применяется для освещения больших площадей;

• широкая (маркировка Ш), с углом 160 градусов, подходит для светильников с небольшой высотой установки и большой площадью освещения.

Спасибо, что дочитали – удачного выбора уличных светильников!
