Коллекторный шкаф - сердце инженерной сантехники

Водопровод и отопление в современных домах и квартирах это сложные системы с технологичным оборудованием. Правильно спроектированные инженерные системы обычно включают специализированный коллекторный шкаф – мы расскажем, что он собой представляет, что в нём содержится и о чём нужно помнить при его выборе.

Назначение коллекторного шкафа

При разводке по старинке, с простым оборудованием и последовательной однотрубной системой отопления, необходимости в отдельном шкафе не было: всё сводилось к установке двух кранов или вентилей на вводе и, иногда, фильтров грубой очистки. Напротив, современные инженерные системы это сотни метров трубопроводов, построенных по сложным схемам, циркуляционные насосы, системы защиты от протечек и прочее оборудование, монтировать которое открытым способом «на трубу» неудобно и чревато поломками.

Коллекторный шкаф это металлический, стойкий к ржавчине корпус, позволяющий решить сразу несколько задач, к которым относятся:

• защита сложного оборудования от воздействия внешних факторов: пыли, влаги и механических воздействий;

• удобство и быстрота монтажа оборудования на специально предусмотренных в шкафу местах и креплениях;

• защита от случайного смещения элементов друг относительно друга, что может привести к неправильной работе оборудования и утечкам воды и теплоносителя;

• возможность производить оперативные переключения в системе, а также модернизировать оборудование без больших затрат времени и дополнительного переоборудования строительных конструкций;

• ограничение доступа к оборудованию для неквалифицированных пользователей, в том числе путём установки замка на дверцу шкафа;

• эстетическое оформление инженерных систем в соответствии с дизайном интерьера, для чего могут заказываться шкафы со специальным исполнением наружных панелей.

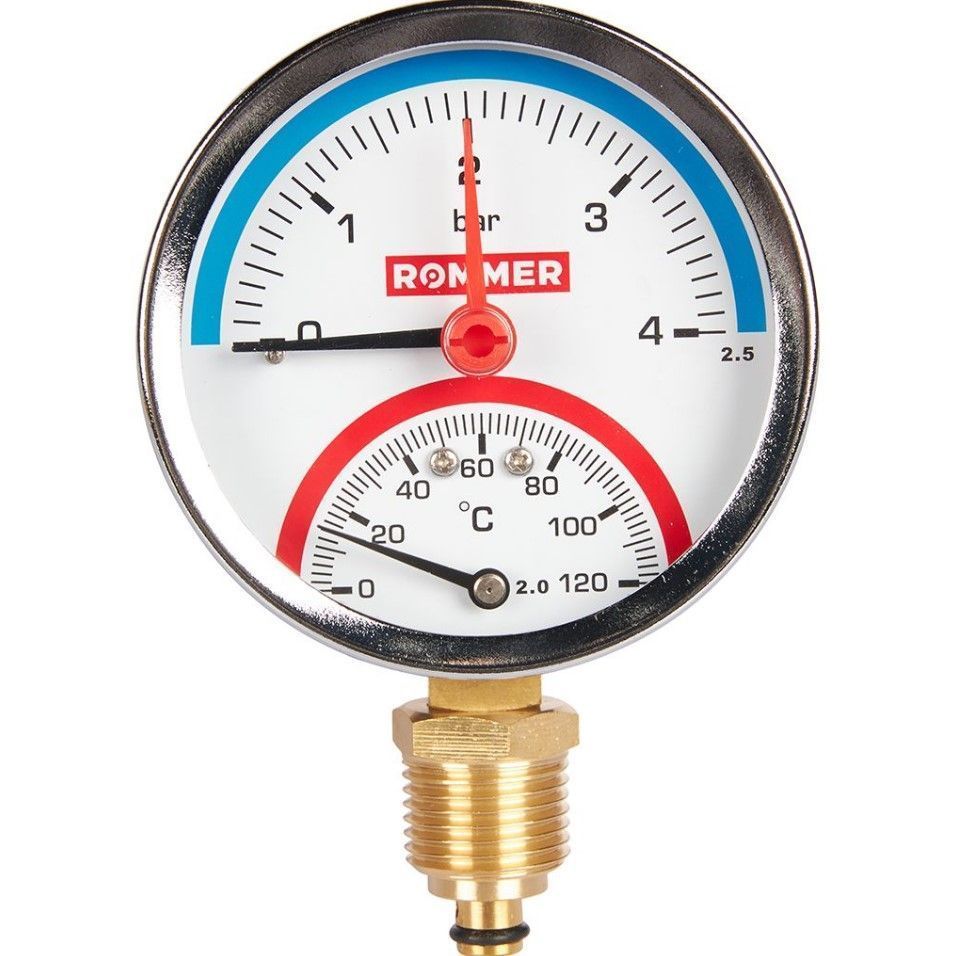

Манометр аксиальный 63мм 0-6 бар ТМ-310Т.00 1/4"	Термоманометр радиальный 80мм 0-4 бар RIM-0006-800415	Насос циркуляционный 25/40-180 RCP-0002-2541801

Каким должен быть хороший коллекторный шкаф?

Коллекторный шкаф это оболочка и шасси, к которому крепится инженерное оборудование с большим весом. Такой шкаф должен иметь стенки из достаточно толстой стали, например 0,8 мм, либо иметь в основе прочную стальную раму. Металл должен быть защищён от коррозии качественной окраской. Убедитесь, что шкаф подойдёт вам по размеру – не только по ширине и высоте, но и по глубине, особенно если внутри установлены громоздкие агрегаты: циркуляционный насос, краны с сервоприводами для системы защиты от протечек и другие.

Помимо размеров, коллекторные шкафы отличаются также способом монтажа – накладным, открытой установки, либо встраиваемым в нишу стены. Встраиваемые шкафы более эстетичны и не занимают лишнего места, однако увеличить их размер, для установки дополнительного оборудования в будущем почти невозможно. Поэтому, при выборе шкафа в нишу, оставьте внутри запас места, на случай доработок – например, установки циркуляционного насоса большей производительности и размера или подключения дополнительного контура водоснабжения или отопления.

Коллекторные шкафы разделяются по предельному размеру коллекторов – главного оборудования, для которого они предназначены. Например, наиболее компактный шкаф ЩРН-0 предназначен для небольших систем, в которых используются коллекторы на 2-3 выхода. Шкаф ЩРН-1 позволяет установить коллекторы до 5 выходов – и так далее.

Что входит в коллекторный шкаф

Как было описано выше, коллекторный шкаф предназначен в первую очередь для установки коллекторов водоснабжения и отопления, особенно на большое число отводов – 5 и больше. Однако, помимо коллекторов, в данные шкафы устанавливается и другое оборудование, например:

• циркуляционный насос, для обеспечения циркуляции теплоносителя по системе отопления;

• электромагнитные соленоиды, управляющие вводными кранами подачи горячей и холодной воды;

• смесительный клапан для понижения температуры теплоносителя при переходе на коллекторы водяного тёплого пола;

• фильтры грубой очистки для защиты сантехнического оборудования от повреждения твёрдыми частицами (песком);

• измерительные приборы для контроля параметров воды и теплоносителя – термометры и манометры;

• регуляторы давления для ограничения давления воды и защиты сантехники от гидроударов.

Если предполагается установка большого числа дополнительного оборудования, можно выбрать коллекторный шкаф, имеющий дополнительную секцию для размещения различных узлов (см. выше).

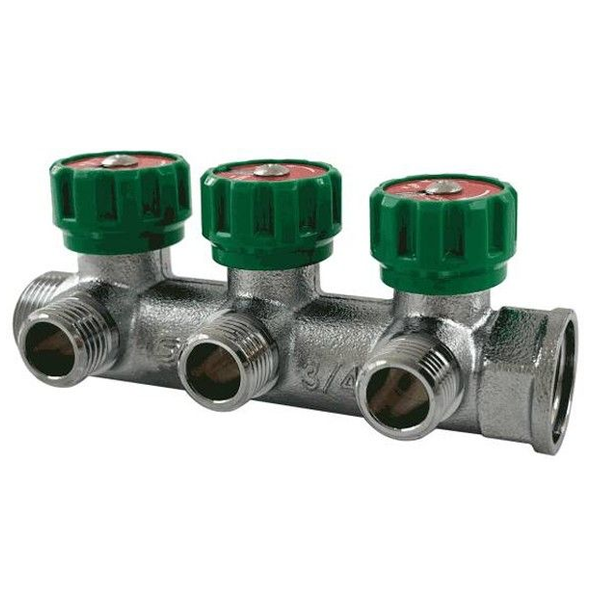

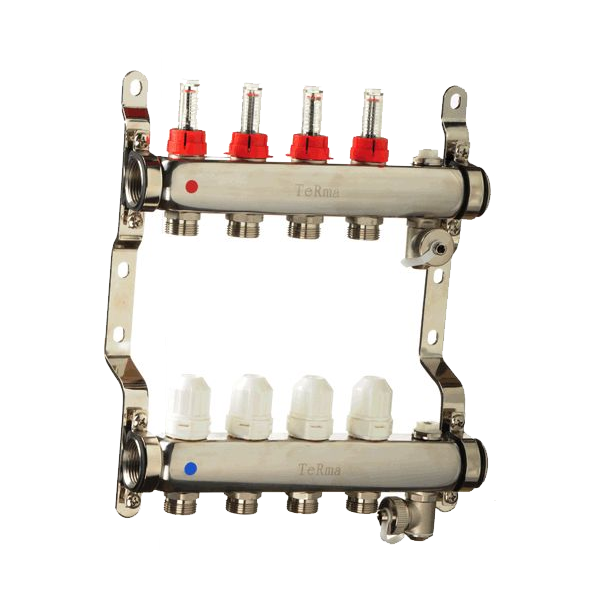

Фильтр косой 1/2" 500 мкр. RFW-0001-000015	Коллектор с регулирующими вентилями 3/4 х1/2"х3	Коллекторная группа 1"x4 вых. TeRma 14104

Монтаж коллекторного шкафа

В первую очередь необходимо выбрать правильное место для установки коллекторного шкафа. Это место должно быть доступно на всём протяжении эксплуатации систем водопровода и отопления, то есть загораживать или замуровывать его нельзя. Немаловажный фактор – нужно оставить запас свободного места для того, чтобы дверца шкафа открывалась свободно.

Для установки шкафа скрытой установки нужно оборудовать в стене нишу, подходящую по размерам для выбранного шкафа. После этого в шкаф заводятся трубы подачи воды и теплоносителя. Как правило, всё оборудование собирается в единую систему вне шкафа, например на верстаке, после чего, с помощью специальных кронштейнов, закрепляется внутри коллекторного шкафа.

В некоторых случаях, особенно если в процессе проектирования в схему инженерного оборудования вносились правки, собранная система может не помещаться внутрь шкафа, особенно при наличии циркуляционных насосов, имеющих большую толщину и габариты. В этом случае систему нужно будет собрать по-другому, либо внести в неё правки, чтобы обеспечить нужные размеры сборки.

Следующий этап – присоединение трубопроводов. Способ присоединения различается в зависимости от типа труб, например полипропиленовые трубы присоединяются с помощью комбинированных муфт с накидными гайками, трубы из сшитого полиэтилена и металлопластика – евроконусами, медные трубы с помощью муфт, присоединяемых пайкой и так далее. Главное выполнять присоединение в соответствии с инструкцией завода-изготовителя, избегая чрезмерной напряженности труб в месте присоединения, которая может затем привести к разгерметизации.

Финальный этап установки коллекторного шкафа – проверка герметичности системы с помощью опрессовочного насоса, создающего избыточное давление на заданное правилами время – если за 30 минут и более манометр насоса не зафиксирует падения давления, система исправна и готова к подаче воды и теплоносителя.

Спасибо, что дочитали – удачного выбора и надёжной сантехники!
