Клеммы ВАГО, скрутки или винтовые клеммы – что выбрать?

Соединения и контакты в электрике – первое, на что следует обратить внимание, так как они выходят из строя чаще всего. Какой способ соединения самый лучший и практичный: пружинные клеммы ВАГО, винтовые соединения или классические скрутки – давайте разберёмся по порядку!



Скрутки – классика с плохой репутацией

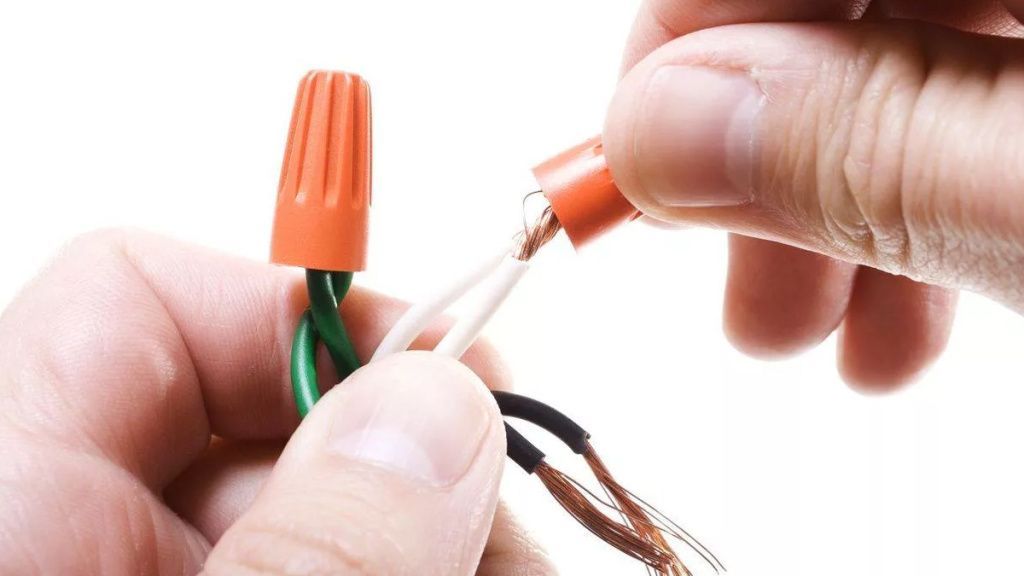

Начнём с самого простого способа соединения – скруток. Их технология очень проста: несколько зачищенных жил складываются вместе и затем, при помощи пассатижей, скручиваются вместе. Преимущества такого способа – быстрота монтажа (при навыке), нулевая стоимость и, пожалуй, всё. Недостатки более ощутимые – высокое переходное сопротивление между жилами, а значит постоянный нагрев скрутки, ухудшение контакта со временем и большой расход кабеля, ведь для качественной скрутки нужно оставлять в запас не менее 10 см жил на каждое соединение.

Мы рекомендуем использовать скрутки лишь для временной проводки и для мест, где сила проходящего тока очень мала, например, в цепях светильников.




Винтовые клеммы – для мощных токов и толстых жил

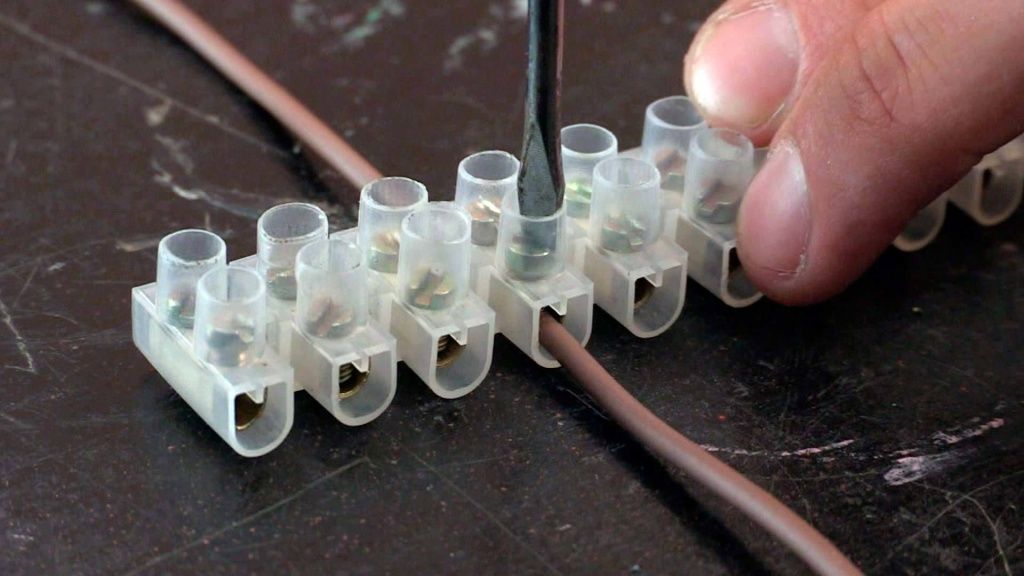

Сжим проводов при помощи винтов – ещё один классический способ соединения. Его преимущества – прочный контакт между жилами, возможность соединять даже очень толстые жилы, сечением до 70 квадрат и выше, а также предсказуемость – качество контакта зависит от монтажника и его опыта. Если монтажник взялся за дело не впервые, можно быть уверенным, что соединение будет качественным.

Минусы винтовых клемм – проблема с соединением сразу нескольких жил в один пучок, а также то, что через несколько месяцев контакт ослабевает и его нужно протягивать, то есть винтовые соединения требуют обслуживания.

Рекомендация: применяйте винтовые клеммы для сильноточных цепей, например для соединения кабеля для электроплиты или мощного водонагревателя.




Клеммы ВАГО и другие пружинные – удобный способ с нюансами

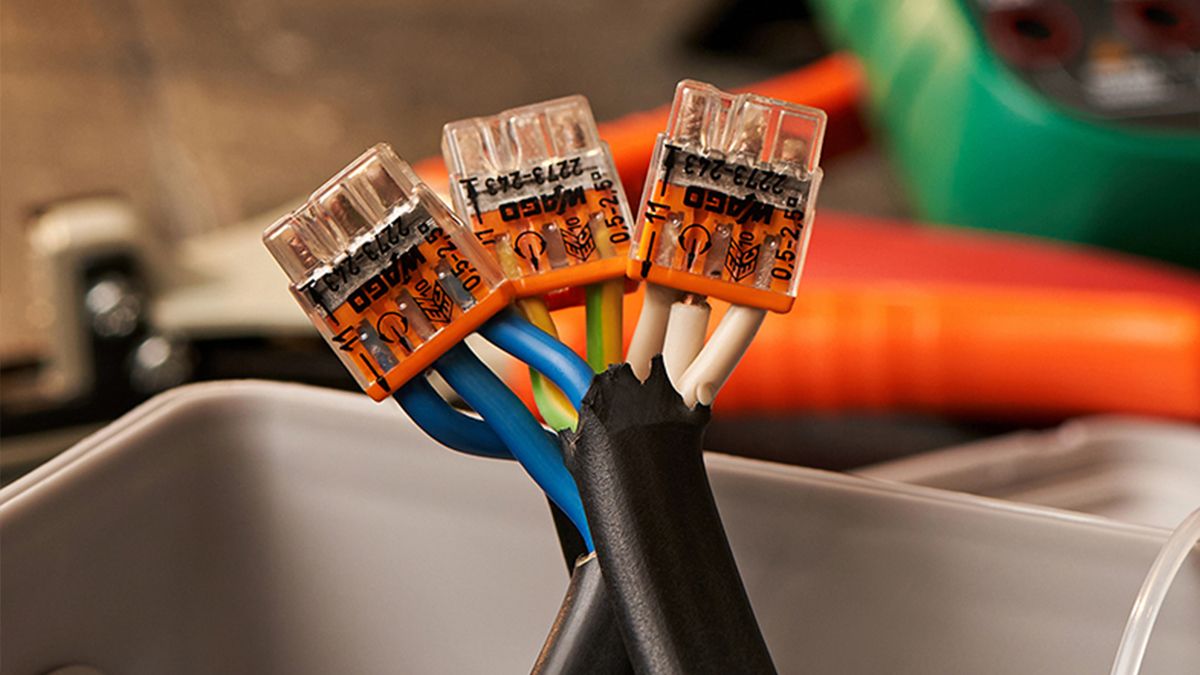

Пружинные клеммы или клеммы ВАГО это самый современный способ соединить провода – по крайней мере, на Западе они применяются очень широко. Даже в США, где соединение колпачком на скрутку это стандарт и норма, клеммы ВАГО с недавних пор также начали внедряться. Их преимущества очень существенны: быстрый монтаж, возможность быстро разобрать соединение, компактность, экономия на проводе (нужно только 12 мм зачищенной жилы) и долговечность.

Минусы пружинных клемм – слабая стойкость при больших токах (32 Ампера и выше), необходимость соединять только чистые и прямые жилы, иначе пружина не сможет дать хороший контакт и достаточно высокая стоимость соединений.

Вывод: клеммы ВАГО отлично подойдут для разводки стандартных линий на свет и розетки с нуля, новым кабелем, но для монтажа в сырых и уличных проводках лучше использовать либо винтовые клеммы, либо что-то более экзотическое, вроде сварки.

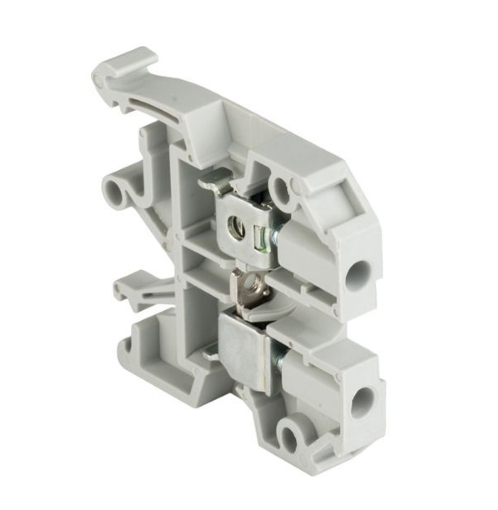

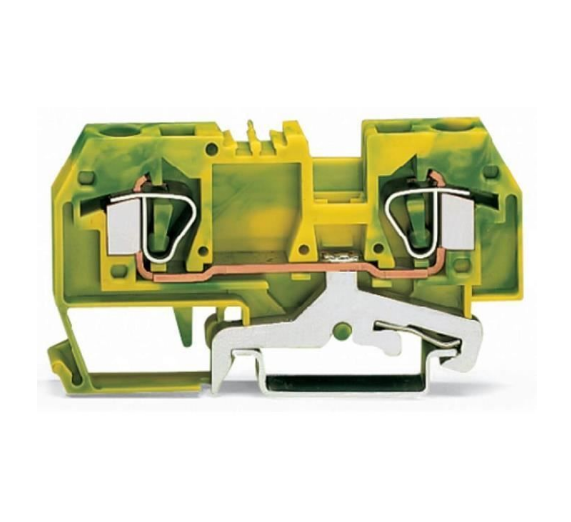

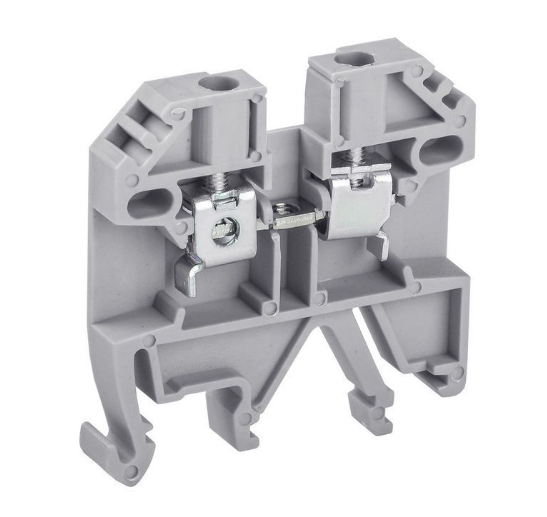

Клемма винтовая КВИ-2.5мм2 (серый) ИЭК	Клемма 2-проводная проходная пружинная 6 мм2 с/з (желто-зеленый) WAGO ()	Колодка клеммная JXB-4/35 (серый) EKF PROxima
