Кембрики: понятие, виды, сферы использования

Места соединений проводов требуют дополнительной механической защиты, и хорошей изоляции. Иногда для этих целей используют изоляционную ленту, но такая защита не очень надёжная, так как изолента не способна обеспечить качественную изоляцию проводов на протяжении длительного периода времени – со временем клейкие свойства теряются. Изоляционные трубки или кембрики для проводов гораздо надёжнее в этом плане. В нашей статье мы разберем какие задачи можно решить с помощью обычных кембриков, выясним, что они собой представляют и как устроены.

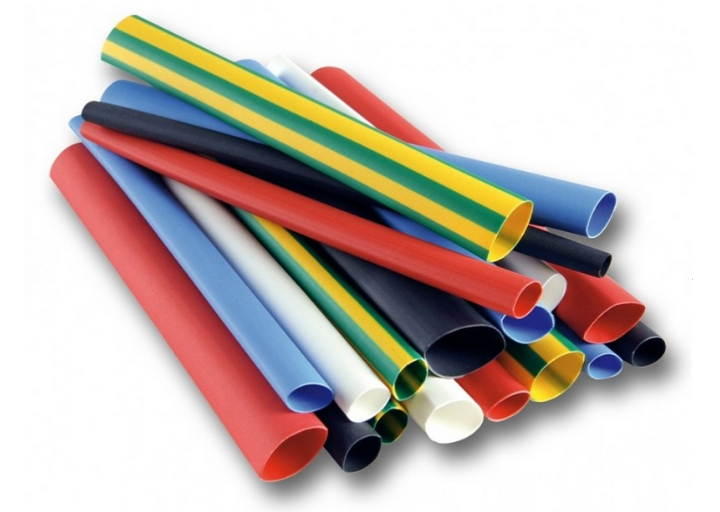

ЧТО ТАКОЕ КЕМБРИК?

Кембрики – трубки определенного диаметра, надеваемые на провода, кабеля, электрические шнуры с целью обеспечения изоляции отдельных участков. Изготавливаются из материалов, которые хоть и отличаются своими характеристиками, но в любом случае обладают хорошими диэлектрическими свойствами. При выборе обращают внимание на:

• внутренний диаметр;
• длину;
• устойчивость материала к агрессивным факторам (если это имеет значение);
• цвет.

Преимущества:

• доступная цена;
• удобство использования – процесс изолирования мест соединения занимает секунды;
• продолжительная эксплуатация;
• возможность многоразового использования (исключение – термоусадочные кембрики);
• легкость нанесения маркировки.

Основная задача кембриков – защита от коррозии, дополнительная фиксация, и изоляция соединений, выполненных с помощью сварки, пайки, опрессовки, винтов, скрутки (последний вариант не приветствуется ПУЭ). Изоляции требуют и провода с клеммными наконечниками. Отрезки из диэлектрического материала маскируют точки соединения, придают эстетику. Они усиливают оболочку, защищают ее от разрывов, механических повреждений. Термоусадочные кембрики используются для восстановления участков изоляции проводки с переменным/постоянным током. Еще одна функция кембриков – маркировка проводов. Необходимые данные наносятся на них вручную или с помощью промышленного принтера.

ВИДЫ КЕМБРИКОВ:

В зависимости от того, какие материалы используют для изготовления изделий, различают следующие виды кембриков:

• термостойкие (ПВХ, стекловолокно);
• термоусадочные;
• трубки, на основе хлопчатобумажной ткани.

 Изделия из ПВХ бывают:

• круглыми – на проводах фиксируются не жестко, поэтому используются на горизонтальных участках (в частности, для маркировки);
• овальными (сплющенными) – они хорошо фиксируются, но требуют запаса свободного пространства вокруг провода.

Термокембрики по способу фиксации бывают:

• на клеевой основе (усадочный коэффициент – до 3 единиц);
• без нее (коэффициент у них выше).

По толщине стенок изделия бывают тонко- и толстостенными, а также со средним показателем.

С учетом требований рынка выпускаются специфические изделия с дополнительными полезными характеристиками: флуоресцентные (для затемненных помещений), рифленые (для препятствия скольжению), высоковольтные (с высоким сопротивлением), тефлоновые (с хорошей сопротивляемостью агрессивным факторам) и пр.

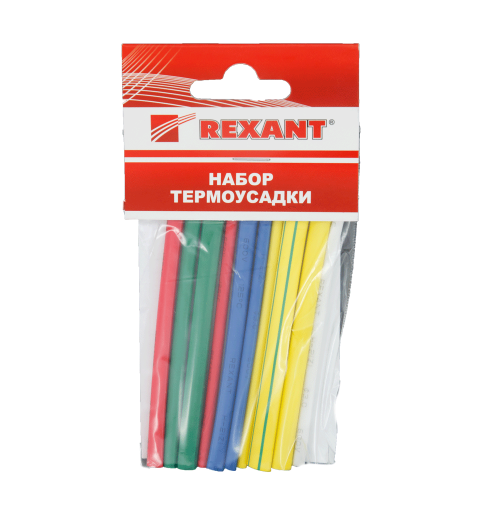

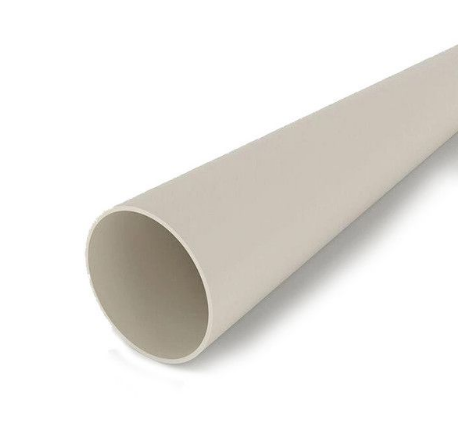

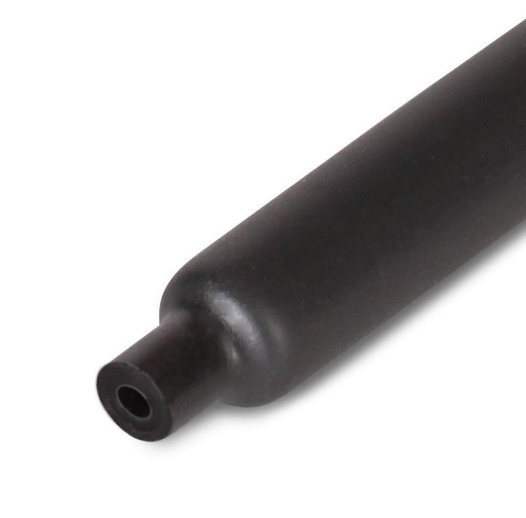

Кембрик ТВ-40 3мм (белый)	Набор термоусаживаемых трубок ТУТ №2 АВТО импорт (цветные) REXANT 20шт	Термоусаживаемая трубка ТТК (3:1) 4.8/1.6мм клеевая (черная) КВТ

ОСОБЕННОСТИ И СВОЙСТВА

Ранее использовались только термостойкие твердые кембрики, представляющие собой отрезки ПВХ трубок разного диаметра. Такой материал практически не растягивается (трескается при сильном натяжении), поэтому подбирать расходник нужно индивидуально (по диаметру провода/кабеля). Края для дополнительной фиксации часто обматываются изолентой.
В настоящее время гораздо большее распространение получили термоусадочные кембрики, которые при нагревании дают усадку. Благодаря этому они плотно облегают место соединения. Дополнительная фиксация краев изолентой не требуется. Изготавливаются они из сшитого полиэтилена (этилена, полимеризированного под давлением), а также из других полимеров (PTFE, PVDF, PET) и из силиконовой резины. Они:

• практически не подвержены действию агрессивных факторов;
• обеспечивают продолжительную качественную изоляцию (в том числе и участков соединений с перепадом размеров, возникающим, например, при использовании неизолированных гильз для опрессовки);
• могут эксплуатироваться в широком диапазоне температур (в зависимости от вида: от -55 до +125 °C, от -55 до +105 °C, от -65 до +260 °C);
• при нагреве не выделяют опасных веществ.

Коэффициент усадки отличается: 2 к 1, 3 к 1, 4 к 1, 6 к 1. Этот показатель говорит о том, во сколько раз уменьшится первоначальный внутренний диаметр. Оба диаметра (до/после) обязательно указываются в названии (например, ТУТнг 40/20). Длина отрезка не изменяется.

Отличается цвет – трубки бывают:

• цветными (зеленые, красные, желтые кембрики используют для обозначения фаз);
• прозрачными – чаще всего они используются для маркировки концов кабеля.

Диаметр подбирается индивидуально – после усадки он должен стать меньше диаметра изолируемого участка, чтобы прилегание было максимально плотным. Трубки поступают в продажу в виде отдельных отрезков или в катушках. Длина в последнем случае часто зависит от диаметра:

• 1-3.5 мм – 200 м;
• 6 мм – 100 м;
• свыше 8 мм – 50 м.

Чтобы трубка изменила диаметр, используется термофен, а при его отсутствии применяются паяльник или зажигалка. Оптимальную температуру можно увидеть в характеристиках или уточнить у продавца. Превышать рекомендуемую температуру нежелательно.
Стекловолоконный термостойкий кембрик имеет улучшенные электротехнические показатели, такие как:

• негорючесть;
• оптимальная теплопроводность;
• качественная электроизоляция (диэлектрическая плотность – 800-1200 В);
• повышенная прочность.

Такая изоляция используется для защиты участков соединения при воздействии высоких температур (вплоть до +400°C). При изготовлении оплетка из стекловолокна подвергается термической обработке и пропитывается силиконовым лаком. Такая трубка используется для изоляции подключений нагревательных элементов и приборов, электротермического оборудования, термостойких кабелей. Внутренний диаметр варьируется в широких пределах (3-150 мм). Толщина стенок составляет 2.5-3 мм.

НАЗНАЧЕНИЕ

Чаще всего кембрики применяются в электротехнике для восстановления целостности изоляционной оболочки проводов. С их помощью изолируются кабельные наконечники и клемники, что обеспечивает дополнительную защиту от электрического тока.

Кембрики используются:

• в защите электрических шин, имеющих разные формы и сечение;
• с целью предохранения болтовых и других соединений от коррозии;
• для повышения защитных качеств деталей в распределительных устройствах;
• в качестве дополнительной изоляции в элементах оборудования электроподстанций.

Термостойкие кембрики применяют для защиты кабеля или нагревательного провода в различных тепловыделяющих устройствах.

 Кембрики часто применяют для маркировки проводов, которые обозначают с помощью цветовой окраски изделий или делают надписи на трубках. С помощью усадочных трубок можно предотвратить заломы проводов от зарядных устройств и других часто употребляемых шнуров. У кембриков для проводов есть ещё много других применений, не связанных с электротехникой: фиксация различных приспособлений, ремонт рыболовецких снастей и т.п.
Кембрики для проводов в ряде случаев лучше подходят для изоляции проводников и мест соединения, чем изолирующая лента. Их цена и легкость в использовании позволяет увеличить качество, безопасность и долговечность работы электрических устройств и цепей. Безусловно, это неотъемлемый расходный материал для электрика, он и выглядит эстетичнее чем изолента, и надежнее в ряде случаев, но лучше использовать в паре и то и другое.
