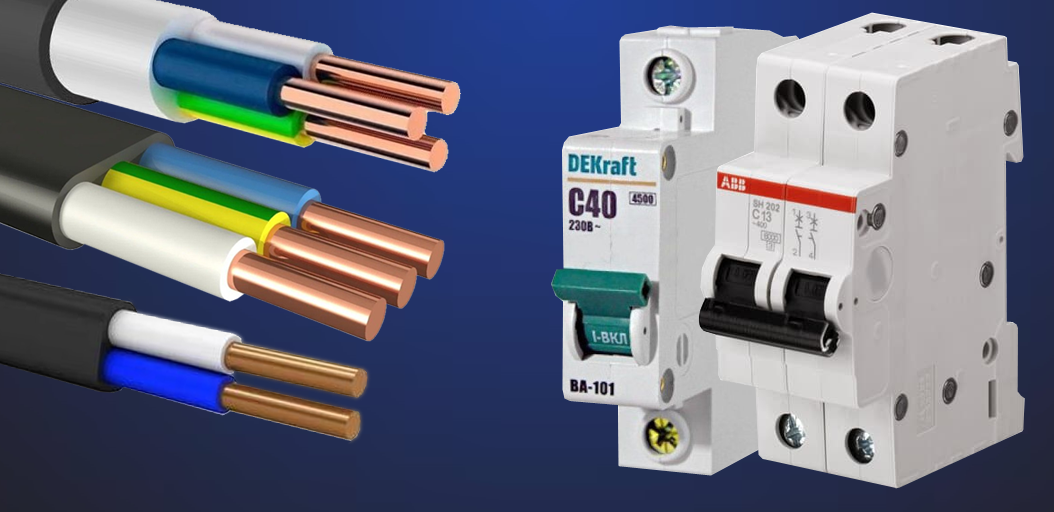

Как выбрать автоматический выключатель и сечение кабеля

Для обеспечения защиты проводки от перегрузки и короткого замыкания, вследствие которых может возникнуть перегрев и даже возгорание, каждая кабельная линия и каждый провод должны быть защищены автоматическими выключателями, срабатывающими в момент опасности. Давайте разберём, как правильно выбрать сечение жил кабелей и проводов и автоматические выключатели для их защиты – это важно знать!

Выбор сечения кабеля и провода: главные принципы

При выборе сечения кабеля нужно отталкиваться от параметров участка проводки, который он питает:

• предельной нагрузки, кВт или Ампер;

• предельно допустимого падения напряжения в конце линии, Вольт.

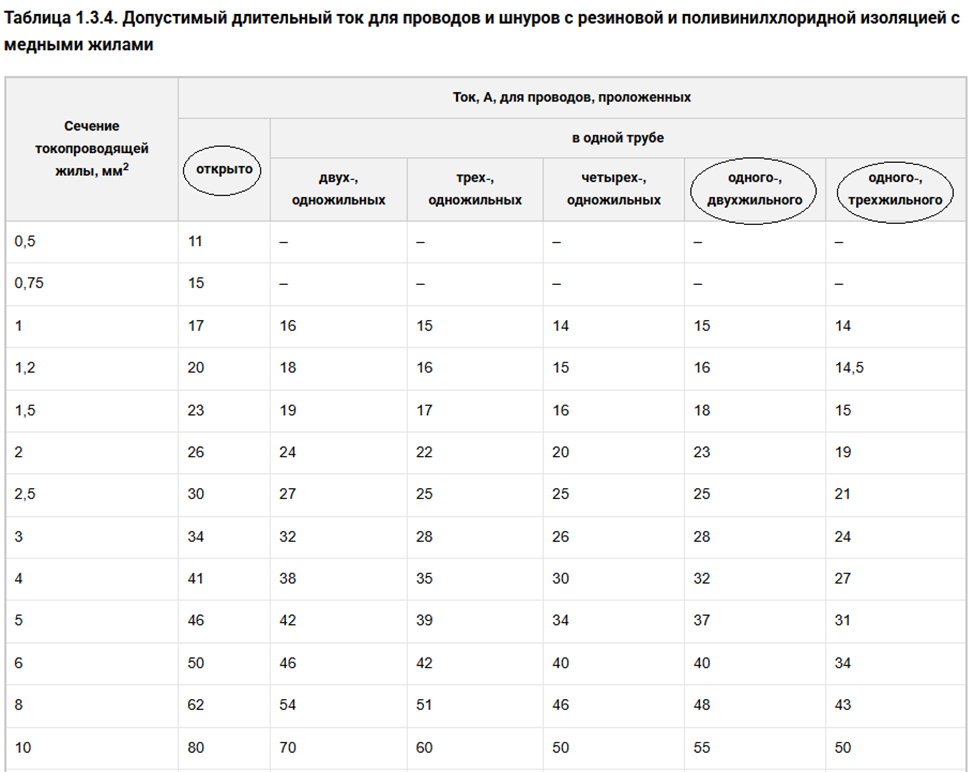

Главным параметром является предельная нагрузка, но и второй также необходимо учитывать. Для подбора сечения жил кабеля по нагрузке можно воспользоваться таблицей из ПУЭ 7:

Из всех столбцов таблицы нам понадобятся три:

• «открыто» - для открыто проложенных одножильных проводов, например перемычек в распределительном щите;

• «одного двухжильного» - для двух и трёхжильных однофазных кабелей в бытовой проводке, третья жила является заземляющей и ток по ней в нормальных условиях не проходит, поэтому такой кабель рассчитывается как двухжильный;

• «одного трёхжильного» - для четырёх и пятижильных кабелей, питающих трёхфазные нагрузки: в таких кабелях основной ток проходит по трём фазным жилам, по нулевой жиле течёт небольшой уравнивающий ток, а по заземляющей ток в нормальных условиях не проходит.

Например, самый распространённый кабель ВВГнг 3х2,5 сможет выдержать предельный длительный ток в 25 Ампер (колонка «двухжильный»), а ВВГнг 3х1,5 – 18 Ампер. Одинарные монтажные провода выдерживают больший ток, потому что их, как в кабеле, не нагревают соседние проводники и они имеют лучший отвод тепла благодаря одинарной изоляции. Например, гибкий провод ПуГВ 6, который часто применяют для перемычек при сборке электрощита, может выдержать ток до 50 Ампер.

Обратите внимание, что в таблице нет различий между многопроволочными (гибкими) и монолитными (жёсткими) жилами кабелей и проводов – вопреки распространённым мифам, при равном сечении они выдерживают одинаковый ток.

Расчёт сечения жил по падению напряжения требуется в двух случаях:

• если длина линии напряжением 380/220В превышает 50 метров (для бытовых проводок);

• при прокладке низковольтных линий, например линии 12В для освещения сауны или светодиодной подсветки.

Для расчёта падения напряжения можно воспользоваться онлайн-калькулятором или формулой из электротехнического справочника. Имейте в виду, что расчёт линий постоянного и переменного тока отличается – во втором случае в формулу добавляются элементы реактивного сопротивления линии и нагрузок, что усложняет вычисления.

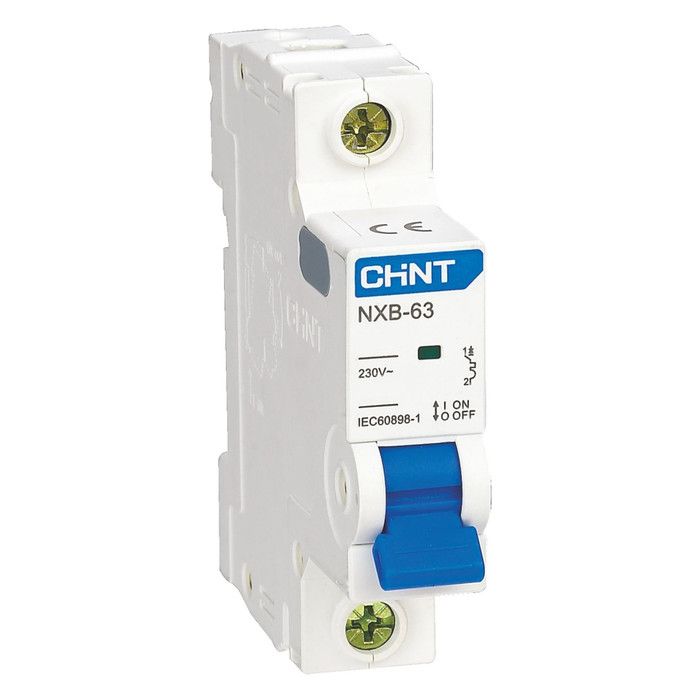

Кабель силовой ВВГ-Пнг(А)-LS 3х1.5 Калужский кабельный завод (ККЗ) (ГОСТ)	Автоматический выключатель 2п C10 6.0kA S202 ABB (2CDS252001R0104) ФЛ	Автоматический выключатель 1п C10 4.5кА NXB-63S (R) CHINT (296709)

Выбор автоматического выключателя

Автоматический выключатель предназначен для ручного и автоматического отключения напряжения – во втором случае он служит защитным прибором, оберегающим кабель и провод от перегрева вследствие перегрузки или короткого замыкания. Для его выбора нужно определиться с тремя его параметрами: номинальным током, отключающей способностью и характеристикой мгновенного расцепителя.

Номинал автомата, например 16 Ампер указывает на максимальный рабочий ток, который может протекать в защищённой автоматом цепи без его отключения. Однако выбирать номинал, исходя из предельного тока, на который рассчитан кабель, будет неверно – дело в том, что автомат отключается лишь при превышении его номинала в 1,45 раза – меньший ток теоретически может вызвать отключение, но это займёт минуты и даже часы, то есть о защите здесь говорить не приходится. Таким образом, номинал автомата должен быть не меньше, чем в 1,45 раза ниже, чем предельный ток кабеля.

Например, для кабеля с медными жилами сечением 2,5 квадрата, с предельным током 25А, предельный ток автомата составит: 25/1,45 = 17,2А. Ближайший номинал автомата составляет 16А. Приведём номиналы защитных автоматов для самых распространённых сечений кабеля в проводке:

• 1,5 мм2 – 10А;

• 2,5 мм2 – 16А;

• 4 мм2 – 25А;

• 6 мм2 – 32А.

Вторым параметром автоматического выключателя является его отключающая способность – предельный ток короткого замыкания, который автомат сможет отключить. Реальный ток КЗ в бытовых проводках редко превышает 1500А – обычно он колеблется в диапазоне 100А (старые алюминиевые проводки) до 1000А (медная проводка в новостройке). Однако по правилам и для запаса, отключающая способность автомата не должна быть ниже 4500А (4,5 кА) для отдельных групповых автоматов и 6000А (6 кА) для вводных автоматов. То же относится и к дифавтоматам и УЗО.

Характеристика мгновенного расцепителя показывает, при каком токе сработает мгновенный расцепитель автомата, защищающий от КЗ.

В современном автоматическом выключателе имеются два механизма, срабатывающих при перегрузке. Первый из механизмов это медленный биметаллический, предназначенный для защиты от «плавных» перегрузок, например от включения большого числа мощных приборов. Его номинал и указан на лицевой панели автомата. Второй расцепитель выполнен в виде катушки, намотанной толстым проводом. При прохождении тока короткого замыкания в сотни ампер, эта катушка создаёт сильное магнитное поле, втягивающее сердечник катушки, который толкает механизм выключения. Ток мгновенного расцепителя на бытовых автоматах не указывается, но его можно определить по характеристике, зашифрованной буквой перед номиналом – например, C10 или B16.

Обычные автоматы типа С имеют расцепитель, откалиброванный на ток 5-10 номиналов, например для номинала 16А, мгновенный расцепитель сработает в диапазоне 80-160А. Для 90% проводок этого достаточно, но для очень старых и слабых проводок, например в старых домах в деревне, лучше использовать более редкие автоматы типа В, с более «чутким» мгновенным расцепителем на ток 3-5 номиналов. Для автомата B16 это означает, что сработка на КЗ произойдёт при токе от 48 до 80А. Он более склонен к ложным срабатываниям, но в данном случае лучше пожертвовать комфортом ради безопасности.

Спасибо, что дочитали – надёжной вам проводки!
