Как соединить кабель? 8 простых способов соединения жил

Электрическая цепь редко состоит из одного цельного куска кабеля. Часто требуется сделать кабель длиннее, чем он есть в бухте или чем его проложили изначально.

Задачи, которые решаются через соединение кабеля:

• Подключить к источникам питания: соединить кабель от щитка с розеткой, выключателем, светильником или двигателем.
• Объединить несколько потребителей: например, соединить в распаечной коробке провода, идущие от выключателя, люстры и общего питания комнаты.
• Перенос розетки или светильника на новое место.
• Ремонт поврежденного участка. Если кабель повредился (например, его перебили при сверлении стены), испорченный кусок вырезают, а целые части соединяют заново.
• Подключение нового оборудования, для которого не хватает длины старого кабеля.
• Создание дополнительной линии: от главной линии, идущей вдоль стен гаража, нужно сделать ответвление для розетки у верстака.
• Создание разъемных соединений: для возможности быстрого отключения, замены или обслуживания оборудования (например, подключение переносного светильника, разборного торшера, модуля в электрощите).
• Смена типа кабеля: иногда необходимо соединить кабель одного типа с другим (например, подключить гибкий медный шнур к жесткому алюминиевому проводу через специальный переходник).

Недостаточно просто скрутить провода и замотать изолентой. Ведь плохое соединение — главная причина пожаров!

Ключевые требования к качественному соединению:

• Долговечность – сохранение проводимости годами, несмотря на внешние воздействия.
• Низкое переходное сопротивление – в идеале не выше сопротивления целого провода той же длины.
• Прочность – устойчивость к механическим нагрузкам.
• Технологичность – простота монтажа, сокращающая время работы.
• Доступная стоимость.

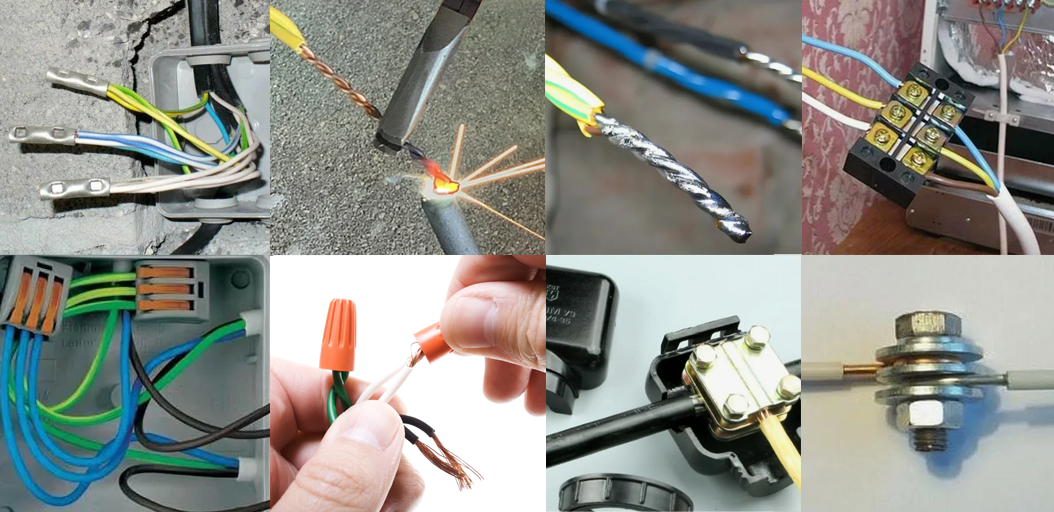

Какие виды соединений кабеля бывают?

• Неразъёмные соединения - это соединения, которые нельзя разобрать, не повредив их. Их используют, чтобы скрыть контакт (в стяжке, под землёй). Основные типы:

1. Опрессовка – надёжный и технологичный метод, набирающий популярность. Гильза создаёт стабильный контакт для разных типов жил: от гибких медных до массивных алюминиевых в бронекабелях.

Для работы нужен специальный инструмент – опрессовочные клещи. Они бывают разными: механические (например, ПКУ-16 на 1.5-16 мм²) или гидравлические (ПГР-70 на 4-70 мм²). Для больших сечений (от 10 мм²) без клещей можно использовать гильзы со срывными болтами (нужен только ключ).

Материал гильзы должен совпадать с материалом жилы. Для меди с алюминием есть спецгильзы. Перед опрессовкой жилы зачищают, алюминиевые – смазывают пастой. Для компактных соединений (в коробках) применяют укороченные гильзы (ГМЛ-П).

2. Сварка сложнее: требуется аппарат и медно-графитовые электроды. Её плюс – высочайшая надёжность. Применяют в агрессивных средах (химзаводы, фермы) или где опрессовка невозможна.

3. Пайка встречается реже, в основном для малых сечений и токов (слаботочные цепи, бытовая проводка). У припоя низкая прочность и термостойкость, поэтому площадь контакта должна быть большой. Это скорее «запасной» вариант.

Пресс-клещи ПКУ-16 1.5-16мм2 усиленные 45458 ПРОФЕССИОНАЛ ЗУБР	Пресс гидравлический ПГР-70 4-70мм2 52065 КВТ	Инверторный сварочный аппарат САИ-190 10-190А РЕСАНТА

• Разъёмные соединения - их используют для оперативного отключения частей установки без разрушения. Основные типы:

4. Винтовые клеммы создают контакт за счёт прижимного усилия винта/болта. Для жил без наконечника есть клеммы с разной прижимной поверхностью. Важно затягивать их с правильным усилием (для алюминия – меньше, для меди – больше, по ГОСТ). Алюминиевые жилы смазывают, медные – нет. Под один винт можно зажимать не более двух жил одного сечения. Такие клеммы со временем ослабевают – нужна периодическая подтяжка.

5. Пружинные клеммы (WAGO) используют прижимную пружину для контакта. Они обеспечивают быстрое и долговечное соединение для меди и алюминия. Но важно:

• Тип жилы должен строго соответствовать клемме (некоторые – только для однопроволочных или только медных).
• Жила должна быть идеально чистой и прямой.
• Для силовых цепей лучше использовать оригинальные немецкие клеммы, а китайские аналоги – для слаботочных линий (например, освещения).

6. Колпачки СИЗ – соединительные изолирующие зажимы. Проще говоря, это пластиковые колпачки с небольшой пружинкой для фиксации проводников внутри. Достоинства СИЗов – негорючесть, относительно низкая стоимость, а также удобство для маркировки проводов (в продаже есть СИЗ нескольких цветов). Однако медь и алюминий с их помощью соединять нельзя.

7. Зажим типа «орех» - еще один вид соединительного кабельного зажима – так называемый «орех». Он состоит из 2 пластин и 4 винтов, расположенных по углам. Алгоритм соединения следующий. Зачищаем 2 конца провода, фиксируем их внутри пластины, а затем надеваем оболочку из карболита. «Орешек» довольно удобен, но из-за больших размеров использовать его в распределительной коробке нельзя.

8. Соединение при помощи болта. Болт, 3 шайбы и гайка – вот и все, что вам понадобится, чтобы выполнить соединение электрических проводов данным способом. Пригодится он в том случае, когда нет материалов, необходимых для вышеперечисленных способов. Надеваем шайбу на резьбу болта, зачищаем жилу и накручиваем ее сверху. Затем устанавливаем вторую шайбу, надеваем жилу и третью шайбу, закручиваем и изолируем гайку. Таким способом можно соединить проводники с медными и алюминиевыми жилами.

Блок зажимов контактактный винтовой 3 пары 2.5мм2 25А 3КВК 2503 ТВ(С)	Клемма розеточная 3х2.5мм2 222-413 WAGO	Клемма розеточная 2х2.5мм2 222-412 WAGO

Не существует единственно верного способа соединения проводов, подходящего для всех случаев. Выбор всегда зависит от конкретных условий. Ваша задача — подобрать наиболее надёжный и соответствующий правилам метод для вашей ситуации.

Запутались в способах соединения проводов? В магазинах Электромастер вы не только купите всё необходимое, но и получите квалифицированную помощь в выборе лучшего метода для вашей ситуации.

Спасибо за внимание – надёжных соединений и качественной электрики!
