Как собрать бюджетную электрику для дома и квартиры – разбираем вместе

Электропроводка, как и любой товар или услуга может стоить по-разному. В зависимости от бюджета или суммы, которые вы готовы выделить на организацию электрики в вашей квартире или вашем доме, проектировщик или электромонтажник может предложить различные решения. Как спроектировать проводку, если бюджет ограничен, но жертвовать безопасностью или нарушать правила нельзя – давайте разберём по порядку!

Основные компоненты электропроводки – из чего она состоит?

Любая электрика состоит из следующих частей:

• распределительного щита, с автоматами, УЗО и другими приборами, для управления групповыми линиями и приборами, а также для их защиты;

• групповых линий, состоящих из кабелей или проводов, проложенных, соответственно скрыто в стенах, полу и потолке, либо открыто, накладным способом, а также их оболочек – труб, кабель-каналов, лотков, если они имеются;

• электроустановочных изделий (ЭУИ) – розеток, выключателей и других устройств, которые монтируются в стандартные установочные коробки в стены;

• светильников и светодиодной подсветки.

Электроприборы – стационарные или со штепсельными вилками, в тему данного разбора не входят, так как не являются частью электрики, а относятся к бытовой технике.

При проектировании бюджетной электропроводки нужно попытаться максимально уменьшить затраты на комплектующие и монтаж, сохраняя при этом соответствие правилам и не жертвуя безопасностью людей, которые живут в доме или квартире.

Распределительный щит

Начнём с бюджетного распредщитка – каким он может быть? Первое, на чём можно сэкономить без ущерба это на корпусе. Как правило, щитком в жилых помещениях пользуются редко – редко открывают его дверцу и переключают автоматы, поэтому его прочность большой роли не играет. В отношении безопасности, даже самые дешёвые пластиковые боксы для автоматов должны иметь пожарный сертификат, удостоверяющий их огнестойкость и пригодность для использования в электрике.

Экономия на автоматических выключателях, УЗО и дифавтоматах сводится к двум направлениям – уменьшению их числа и выбору бюджетного производителя, например CHINT, ИЭК или DEKraft. Уменьшение числа защитных приборов возможно при упрощении схемы проводки на этапе проектирования. К примеру, можно объединить линии розеток всех спален, а также добавить на ту же линию розетки подсобных помещений. Далее нужно совместить все линии света в одну, кроме света в ванной. Главное не переусердствовать – аскетичный щиток в духе СССР, с двумя автоматами на свет и розетки, не только создаст много неудобств, но и не будет соответствовать современным правилам.

Минимальный набор защитных аппаратов это два УЗО – на 10 мА для ванной комнаты и на 30 мА для прочих розеток, отдельный автомат для кухни, отдельные автоматы для стационарных приборов – электроплиты, стиральной машины, кондиционера и так далее плюс ещё два автомата – на линии освещения и на розетки за пределами кухни. Оптимизировать щиток ниже этого набора не рекомендуется.

Чем грозит выбор бюджетных автоматов, например CHINT? На самом деле, если у автомата есть сертификат соответствия, и он производится официально на предприятии с чётким адресом, бояться нечего – автомат сработает, когда нужно. Разница с более дорогими аналогами состоит в запасе прочности механизма: при частых срабатываниях дешёвый механизм выйдет из строя раньше. Однако если электрика собрана без ошибок, вероятность срабатывания автомата стремится к нулю и дешёвые автоматы также прослужат много лет.

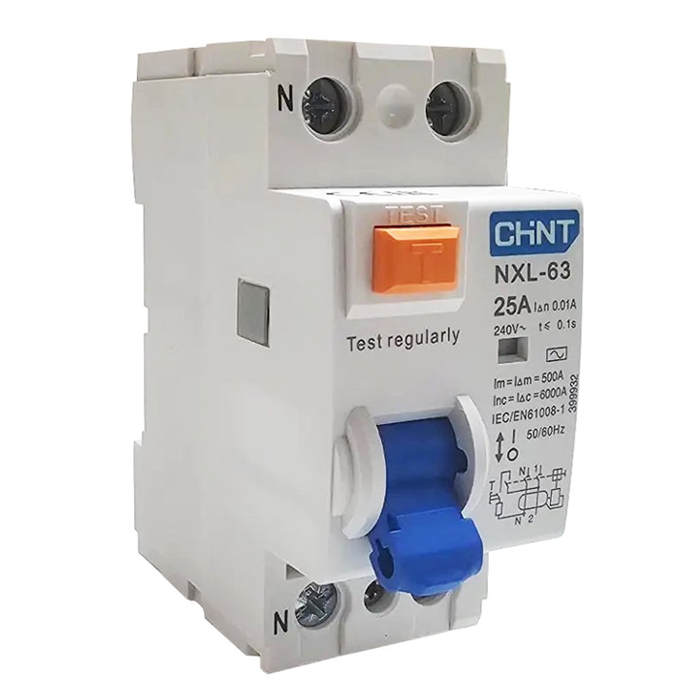

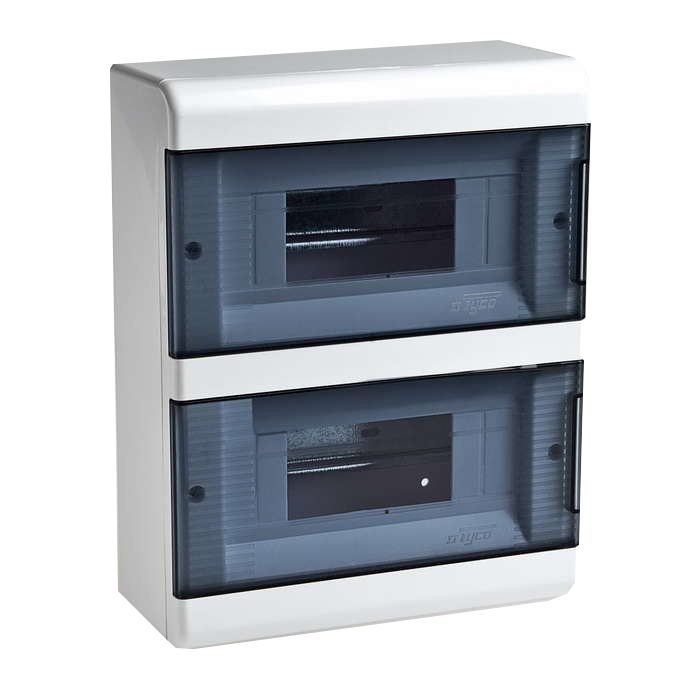

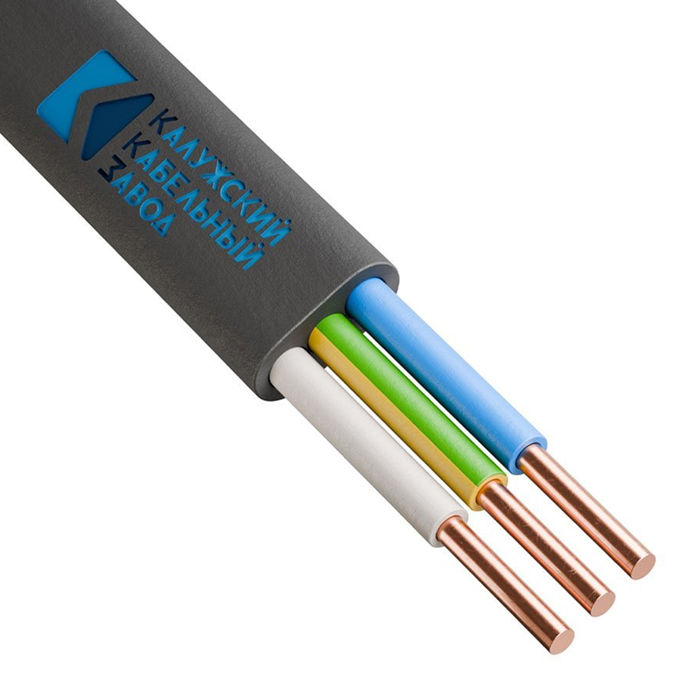

Бокс навесной 2ряда 18 мод. 225×323×94мм с N/PE IP40 (белый) ТУСО Ruvinil (68018)	Автоматический выключатель 1п C16 4.5кА NXB-63S (R) CHINT (296710)	Устройство защитного отключения 2п 25А 10мА тип AС AX NXL-63 6кА (R) CHINT (399932)	Кабель силовой ВВГ-Пнг(А)-LS 3х2.5 Калужский кабельный завод (ККЗ) (ГОСТ) 4631179613997

Групповые линии – провода и кабели

Оптимизация групповых линий производится путём сокращения их длины. Крайне не рекомендуется для экономии снижать минимальные сечения в 1,5 мм2 для линий освещения и 2,5 мм2 для линий розеток – это сильно снизит общую надёжность вашей электрики! Для уменьшения общей длины кабеля, размещайте распределительный щит так, чтобы он располагался примерно посередине проводки – линии будут сходиться к нему звездой по кратчайшим трассам.

Второй путь удешевления – объединять линии и присоединять розетки и светильники шлейфом к одному кабелю. Вопреки распространённым мифам, это не приводит к снижению надёжности, главное, чтобы все соединения были надёжными, например, выполнены опрессовкой медными гильзами.

Имейте в виду, что при прочих равных, скрытая проводка внутри стен, в стяжке или за подвесными потолками, обходится дешевле, чем открытая, так как декоративные кабель каналы и плинтусы стоят существенно дороже, чем простая гофрированная труба для скрытой прокладки. Особенно дорого обойдутся аксессуары к кабель-каналам и плинтусам – уголки, заглушки и другие.

Розетки и выключатели

Уменьшение числа розеток и выключателей это первое, что приходит в голову при слове «экономия», но мы настоятельно не рекомендуем так поступать – далеко расположенные розетки и выключатели приводят к тому, что покупаются удлинители, шнуры которых постоянно лежат на полу – это опасно, особенно если в доме есть дети и домашние животные. И розеток и выключателей должно быть столько, сколько вам требуется. Другое дело – производитель, и здесь уже можно подумать.

На российском рынке есть как совсем недорогие розетки китайского производства, например ЭРА, так и более дорогие изделия российского производства. Элитные импортные фирмы из Европы мы, по понятным причинам, здесь рассматривать не будем. На чём остановиться – взять «дешёвый Китай» или более дорогие российские розетки – Systeme Electric или IEKINSPIRIA? Несмотря на порыв сэкономить и взять самые дешёвые изделия, мы бы рекомендовали заплатить чуть дороже и взять проверенные российские бренды. Это немного увеличит бюджет, но в дальнейшем вы сэкономите на ремонте и замене розеток и выключателей, которые в самой дешёвой серии будут выходить из строя регулярно.

Бюджетное освещение

В плане оптимизации освещения всё достаточно просто – отбрасываем всю «декорацию» – контурные подсветки, «красивые» люстры с десятками галогеновых лампочек – используем только проверенную классику: светильники с заменяемыми лампами, настольные лампы и светильники подсветки для кухни. Светодиоды потребляют мало энергии, а использование заменяемых ламп позволит снизить затраты на ремонт освещения в будущем.

Спасибо, что дочитали – надёжной и бюджетной вам электрики!
