Как смонтировать и подключить светодиодную ленту?

Как подобрать светодиодную ленту?

Для выбора светодиодной ленты, нужно определиться, какой свет от неё требуется, нужна ли влагозащита и как будут монтироваться блоки питания – рядом или в центральном щитке. Начнём с цветности.

Для простого освещения нужна лента с постоянным белым светом. Белый свет может иметь разные оттенки – от жёлтого (2400К) до холодно-белого (6500К). Для жилых помещений нужно выбирать более тёплые оттенки, например для спальни лучше подойдёт свет 2700-3000К, а для других жилых помещений – 4000К. Более холодные оттенки хорошо подойдут для офисных и других рабочих помещений.

Для декоративных целей могут применяться цветные светодиодные ленты с постоянным или переменным цветом. Ленты с постоянной цветностью (синие, зелёные, красные) подключаются так же, как и белые – двумя проводами. Ленты, в которых цвет можно изменять (RGB-ленты), подключаются по четырём проводам.

Питающее напряжение светодиодной ленты может находиться в пределах 12-48 Вольт, однако чаще всего применяются ленты на 12 или 24 Вольта. В том случае, когда блоки питания размещаются не в непосредственной близости от ленты, а, например, в распределительном щитке, предпочтительнее использовать ленты более высокого напряжения.

Потери напряжения, которые на большом расстоянии могут составлять больше 1 Вольта, для ленты на 12 Вольт могут оказаться критичными, тогда как ленты на 24В, не говоря о более высоковольтных аналогах, даже этого не заметят. Для компенсации падения в блоках питания предусмотрена регулировка, с помощью которой можно задать повышенное напряжение на выходе блока, но у этой регулировки есть пределы, и злоупотреблять этой функцией не стоит.

По влагозащите ленты делятся на открытые (IP20), полугерметичные, покрытые силиконом с одной стороны (IP65) и полностью герметичные, в сплошном силиконовом чехле (IP68). При монтаже в алюминиевых профилях используются открытые ленты, для влажных помещений и для улицы применяются герметичные ленты: внутри строительных конструкций полугерметичные, а при открытой прокладке – полностью герметичные.

Что нужно к ленте:  комплектующие

Для монтажа ленты, кроме неё самой, потребуются дополнительные элементы. Типичные комплектующие для светодиодной ленты это:

• Алюминиевый профиль для отвода тепла;

• Блок питания для понижения напряжения сети;

• Контроллер для регулировки яркости и цветности ленты;

• Крепления ленты и присоединительные зажимы.

Алюминиевый профиль это основной способ монтажа светодиодной ленты. Он служит для отвода тепла, необходимого при мощности ленты больше 5 Вт, для механической жёсткости итоговой конструкции и для придания сборке эстетичного внешнего вида. Алюминиевые профили могут быть накладными или встраиваемыми, прямыми или угловыми и разных размеров, исходя из размеров ленты. Стандартная ширина ленты 8 или 10 мм, но может быть меньше и больше, хотя такое встречается гораздо реже.

Более дорогие профили, например фирмы Arlight, выполнены из специального анодированного алюминия, который не окисляется и не темнеет в условиях влажности. Это может быть полезно при монтаже освещения в ванных комнатах, банях или бассейнах. Кроме этого, более качественные профили отличаются точными размерами, что обеспечивает премиальный вид и гарантирует от выпадения экрана при нагреве профиля в процессе работы ленты.

Блок питания необходим для понижения и стабилизации напряжения бытовой сети 220 Вольт. Выходное напряжение подбирается исходя из номинального напряжения ленты (12 или 24В), а мощность блока – с запасом 20-30%. Нужную мощность можно рассчитать, умножив длину ленты на мощность 1 метра, которая указывается на упаковке. Устанавливать блок питания нужно как можно ближе к ленте, во избежание большой потери напряжения, но если такой вариант исключён и блоки устанавливаются в отдалении, нужно рассчитать сечение кабеля так, чтобы потери не превышали 5% от напряжения ленты – 0,6В для 12В, 1,2В для 24В и так далее – онлайн-калькулятор несложно найти в интернете.

Блок питания должен устанавливаться так, чтобы он находился в потоке движущегося воздуха, то есть его нельзя прятать в закрытые со всех сторон полости и коробки. Герметичные блоки питания с цельным алюминиевым корпусом менее склонны к перегреву, поэтому для установки в ограниченном пространстве лучше выбрать герметичный блок.

Контроллеры необходимы для управления яркостью света одноцветной ленты или для изменения цвета ленты RGB. Так же, как и блоки, они имеют предельную мощность – если мощность ленты превышают эту цифру, к контроллеру можно подключить так называемый усилитель мощности, который позволит согласовать мощную ленту с блоком управления. Контроллер подключается между блоком питания и лентой, то есть питается постоянным низким напряжением.

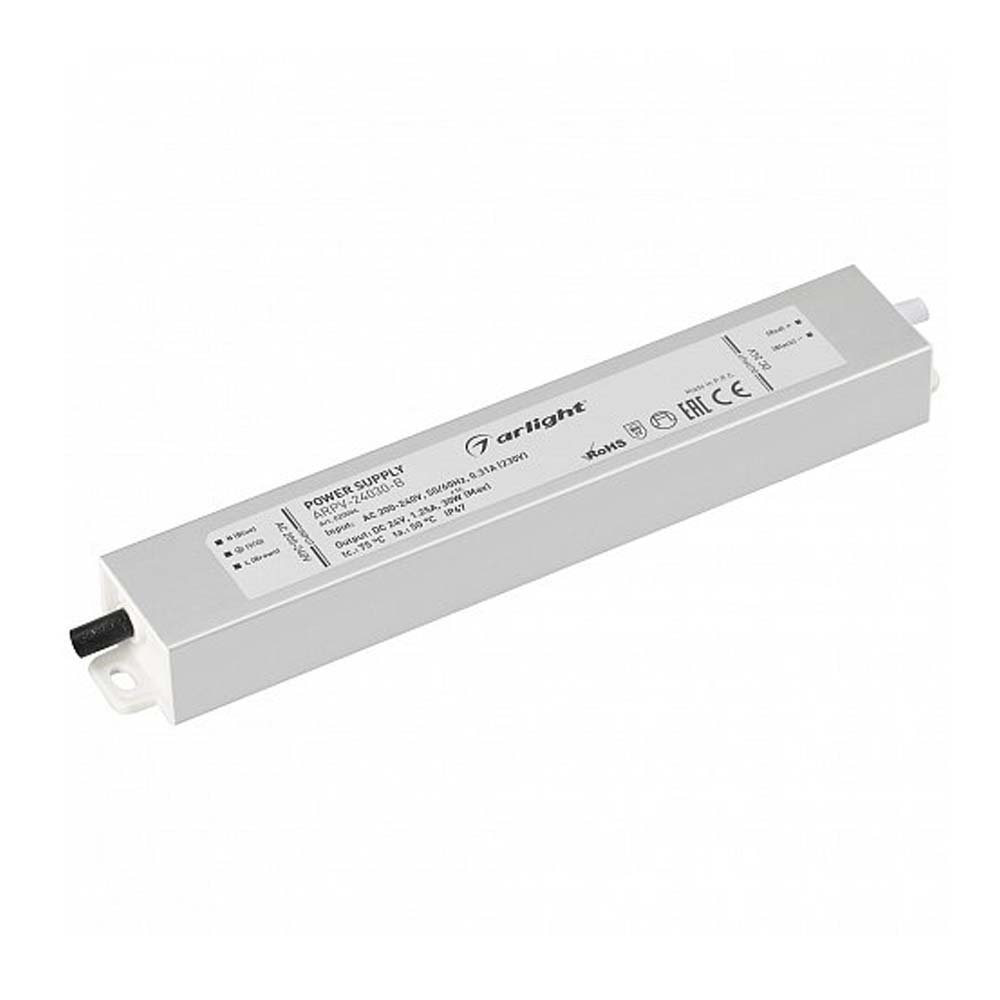

Лента светодиодная RT-A60-8mm 3528 4.8Вт 24В 4200K 410Лм/м IP20 Arlight	Блок питания для светодиодных лент ARPV-24030B 30Вт 24В IP66 Arlight	Профиль накладной SL-MINI-8-2000 ANOD 2000х8х9мм Arlight

Монтаж ленты: последовательность работы

Если вы замерили все размеры и приготовили всё необходимое для монтажа, можно приступать к сборке.

1) Подготовьте места крепления профиля или ленты – поверхность должна быть ровной и чистой, без шероховатостей и заусенцев, при монтаже встраиваемого профиля в мебели и строительных конструкциях нужно выполнить пазы (углубления) нужных размеров.

2) Закрепите профиль в нужном месте и вклейте в него светодиодную ленту – для этого на ней есть самоклеющийся слой.

3) Присоедините к ленте провод от блока питания (контроллера): пайкой или с помощью специальных клеммных защёлок.

4) Смонтируйте блоки питания и, если нужно, контроллеры – подключите к ним провода от светодиодных лент и провода питания 220 Вольт.

5) Проведите пробное включение на 10-20 минут: убедитесь, что лента равномерно светится по всей длине, включается, выключается и регулируется.

6) Закройте ленту экраном (рассеивателем), а блоки и контроллеры – декоративными панелями.

Если возникнет необходимость ремонта ленты, при выходе из строя её участка, нерабочих кусок можно вырезать острым ножом или скальпелем в обозначенных на ленте местах и заменить на аналогичный методом пайки.

Спасибо, что дочитали – удачного монтажа и надёжной светодиодной подсветки!
