Как правильно установить циркуляционный насос?

Для чего нужен циркуляционный насос?

Для работы системы отопления, будь то радиаторная система или водяной тёплый пол, требуется циркуляция теплоносителя по системе. Как следует из названия, теплоноситель предназначен для переноса тепла от котла, преобразующего горение газа, твердого топлива или электрическую энергию в тепло. Тепло передаётся воде или другому жидкому теплоносителю, и, посредством циркуляции доставляется в теплоизлучающие приборы – радиаторы или систему трубок в тёплом полу.

В классических системах вода циркулировала без дополнительных приборов – охлаждённая жидкость, имеющая больший вес, вытесняла горячую жидкость наверх. В совокупности с правильными уклонами труб, это давало возможность обеспечить циркуляцию без дорогостоящих в прошлом насосов.

Однако система с естественной циркуляцией, при всех её преимуществах: энергонезависимости, дешевизне и общей надёжности, обладала массой врождённых и неустранимых недостатков:

• трудность или невозможность раздельной регулировки температуры в помещениях;

• необходимость применения стальных труб относительно большого диаметра, с трудоёмким монтажом;

• перепады температур от начала трубопровода отопления к его концу;

• ограниченное число радиаторов и невозможность организации водяного тёплого пола.

Всё это, вкупе с появлением современных настенных котлов и дешёвой арматуры для терморегуляции, привело к широкому внедрению в жилые постройки отопления с принудительной циркуляцией, осуществляемой циркуляционными насосами. В такой системе, циркуляция теплоносителя производится принудительно, с помощью насоса, создающего давление в системе, которое «толкает» жидкость в нужном направлении.

Как устроен циркуляционный насос?

Циркуляционный насос представляет собой асинхронный электродвигатель, совмещённый с рабочим колесом и заключённый в устойчивый к коррозии корпус, обычно из металла. Асинхронный электродвигатель состоит из статора, на который подаётся переменный электрический ток, создающий крутящее магнитное поле, и ротора, который состоит из короткозамкнутых обмоток.

Самые распространённые циркуляционные насосы имеют так называемый «мокрый ротор», непосредственно контактирующий с теплоносителем. Такая конструкция удешевляет насос и делает его в целом более надёжным, особенно когда от насоса не требуется большой производительности. Рабочее колесо, надетое на вал ротора, имеет сложную, точно выверенную геометрию и осуществляет перекачку теплоносителя от входа насоса к его выходу.

Для подключения питания, сбоку насоса имеется клеммная коробка, иногда совмещённая с электронной схемой, управляющей режимом работы насоса – в этом случае на наружную стенку коробки выводится переключатель.

Как выбрать подходящий циркуляционный насос?

Главным параметром, на который нужно обращать внимание при выборе циркуляционного насоса, является его напор. Напор указывается в обозначении насоса, например, обозначение 25-6 (60) или 25-4 (40) означает, что присоединительная резьба насоса имеет размер 25 мм (1 дюйм), а его напор составляет 6 или 4 метра соответственно. Для подбора насоса по напору, нужно знать общую длину трубопроводов, через которые будет осуществляться перекачка теплоносителя.

Каждый метр трубы «съедает» определённое давление, которое для труб диаметром 16-20 мм с запасом можно принять в 0,15 кПа. Дополнительное давление требуется, чтобы преодолеть сопротивление коллектора и терморегулирующего узла, например смесительного узла для тёплого пола или термостатического клапана радиатора. Для компенсации потерь в арматуре с термостатическими элементами, напор следует умножить на коэффициент 2,2.

Теперь мы можем посчитать, какой напор нам потребуется. Например, для общей длины 100 метров, необходимый напор составит:

100 м х 0,15 кПа х 2,2 = 33 кПа или 3,3 метра.

В данном случае подойдёт насос с обозначением 25/4 или 25-40 - не забывайте, что нужно оставлять запас минимум в 20%!

Следующий параметр, который нужно учесть – присоединительный размер насоса. Стандартный размер для бытовых насосов 1 дюйм (25 мм), однако для насосов с повышенной производительностью, этот размер может составлять 1 ¼ дюйма или 32 мм, так что не забудьте проверить, встанет ли насос в ваш смесительный узел. Все циркуляционные насосы оснащаются накидными гайками, которые позволяют легко снять и установить насос, при необходимости ремонта или замены.

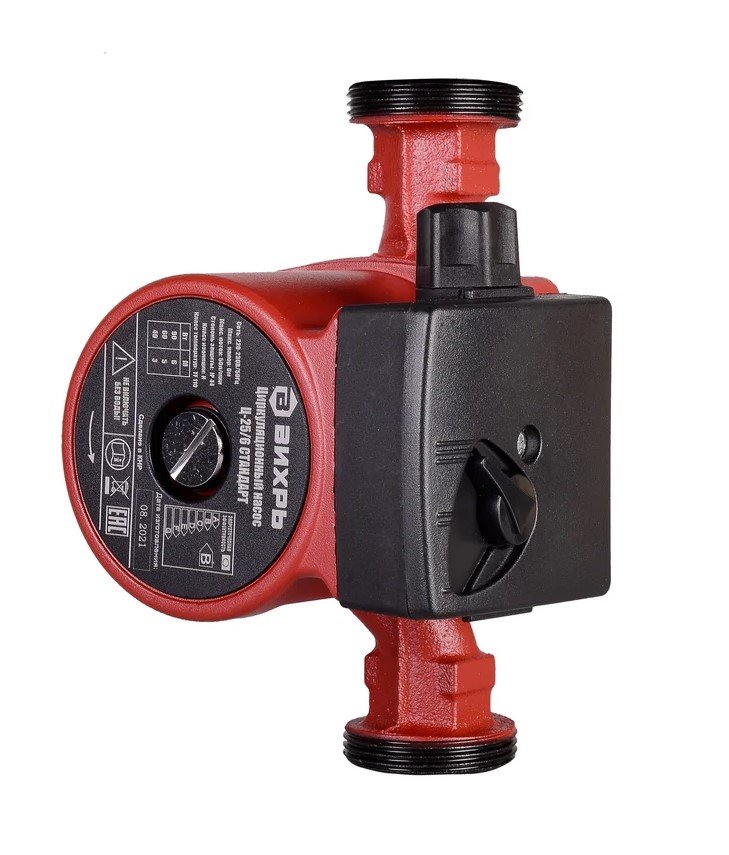

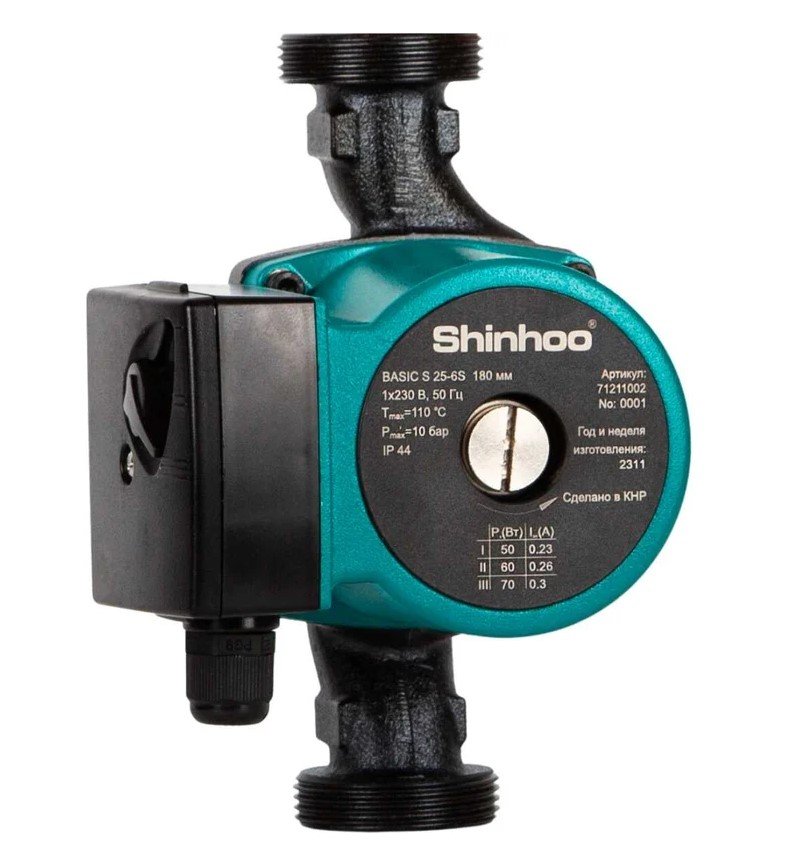

Насос циркуляционный 25/40-180 ROMMER RATE RCP-0002-2541801	Насос циркуляционный для отопления Ц-25/6 СТАНДАРТ ВИХРЬ	Насос циркуляционный BASIC S 25-6S с гайками Shinhoo

Установка циркуляционного насоса в систему отопления

Насос для системы отопления может включаться тремя способами:

• непосредственно в трубу, для однотрубной системы старого образца;

• совместно с коллектором, для обеспечения циркуляции по радиаторам;

• совместно со смесительным узлом и коллектором – для циркуляции теплоносителя в водяном тёплом полу (самый частый вариант).

Включение насоса в однотрубную систему в новых домах не применяется, это решение используется для модернизации уже существующих систем со старыми котлами напольного типа. Установка такого насоса позволяет переделать отопление со старых стальных труб на современные трубы из полипропилена или сшитого полиэтилена, которые занимают намного меньше места и хорошо сочетаются с современным дизайном жилый помещений. Здесь и далее насос устанавливается на трубу «обратки», по которой охлаждённый теплоноситель возвращается в котёл – это продлевает срок службы насоса.

Установка насоса для двухтрубной системы разводки отопления практикуется достаточно редко – дело в том, что современные настенные котлы снабжаются встроенным циркуляционным насосом (и расширительным бачком), которого достаточно для обеспечения циркуляции в большинстве жилых домов. Исключением являются дома с тремя этажами и выше, либо дома с большой площадью (от 200 м2) – в этом случае встроенного насоса будет недостаточно и потребуется установить дополнительный.

Наиболее частым случаем применения циркуляционного насоса является организация водяного тёплого пола. Суммарная длина трубок тёплого пола, а также необходимость перекачивать жидкость через терморегулирующую арматуру обуславливает необходимость использования отдельного насоса – штатный с такой задачей просто не справится. В данном случае насос включается в так называемый насосно-смесительный узел, состоящий из:

• пары коллекторов для распределения теплоносителя по контурам тёплого пола;

• смесительного узла, снижающего температуру жидкости до комфортного уровня (обычно +35 градусов и ниже);

• циркуляционного насоса;

• дополнительных элементов – манометра, воздухоотводчика, перепускного клапана и так далее.

Существуют разные типы насосно-смесительных узлов – от самых простых, для одного контура, до сложных и технологичных – их выбор это тема для отдельной статьи.

Спасибо, что дочитали – удачной установки циркуляционного насоса и надёжного вам отопления!
