Как подключить светодиодную ленту?

Освещение на основе светодиодных лент это гибкий инструмент, позволяющий реализовать самые разные проекты – от простого освещения, до интерактивной подсветки архитектурных сооружений и общественных пространств. Мы расскажем, как спланировать закупку комплекта для монтажа светодиодных лент, на примере наиболее распространённых задач, а также дадим полезные советы на основе нашего опыта – читайте до конца!

Как устроена светодиодная лента – коротко и важно

Светодиодная лента представляет собой трёхслойный гибкий «сэндвич» из полимерной основы, токопроводящей подложки и слоя, на котором размещаются светодиоды и их обвязка – резисторы, стабилизирующие ток питания кристаллов. Лента может оснащаться дополнительным слоем силиконовой защиты, благодаря чему она становится герметичной, либо прозрачным кожухом, если защита ленты требуется со всех сторон, например для ленты напряжением 220 Вольт, либо специальных лент для влажных помещений и саун.

Каждый светодиод, закреплённый на ленте, выделяет тепло – пропорционально его мощности, которое должно быть рассеяно, без опасности перегрева кристалла. Для отвода тепла на ленте служит металлическая подложка и, для мощности ленты до 5 Вт/м, её достаточно. Для ленты большей мощности потребуется дополнительный теплоотвод – алюминиевый профиль.

Размер светодиодов и частота их монтажа (60 шт/м, 120 шт/м и т. д.) определяют мощность светодиодной ленты, которая указывается для длины в 1 м.

Из чего состоит комплект светодиодной ленты

Далее мы будем обсуждать низковольтные ленты (12-48В), так как ленты на 220В это отдельная непростая тема. Типичный комплект для монтажа светодиодной ленты состоит из следующих компонентов:

• светодиодная лента нужной длины и мощности – обычно поставляется кратно 5 м;

• светодиодный профиль для монтажа ленты;

• источник питания нужного напряжения (12В, 24В и др.) и мощности;

• контроллеры и вспомогательная электроника для комфортного управления свечением ленты.

Каждый компонент должен быть согласован с остальными, иначе система не заработает. Давайте разберём каждый из них по отдельности, чтобы в итоге прийти к полному пониманию, что нам понадобится.

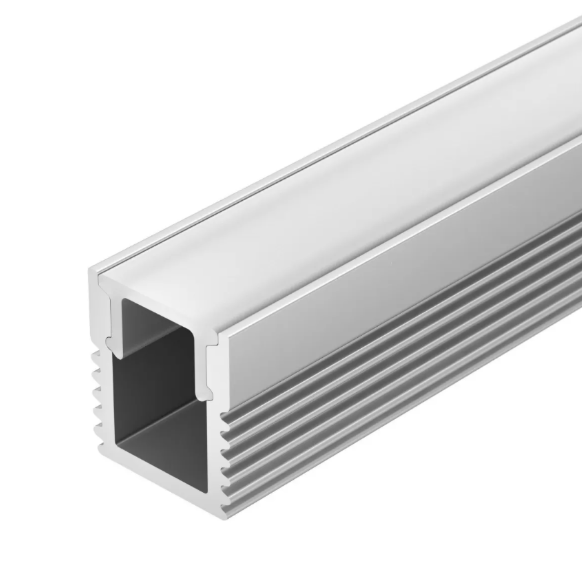

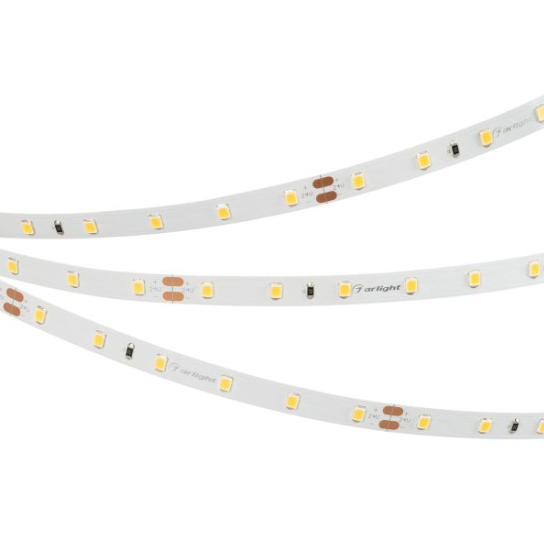

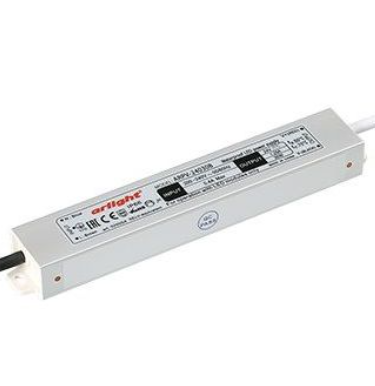

Лента светодиодная RT-A60-8mm Day4000 3528 4.8Вт 24В 4200K 410Лм/м IP20 60 диодов/метр Arlight	Профиль накладной SL-MINI-8-2000 ANOD 2000х8х9мм Arlight	Блок питания для светодиодных лент ARPV-24030B 30Вт 24В 182x29x20мм IP66 Arlight

Светодиодная лента – разновидности

Светодиодная лента может быть одноцветной (белой или другого цвета) или многоцветной. Одноцветная лента белого свечения может быть с разными оттенками – от жёлтого (2400К) до холодно-белого (6500К). Наиболее популярными являются тёпло-белый (3000К) и нейтрально-белый свет (4000К). Цветные ленты с одним оттенком (зелёные, синие, красные) как правило, применяются в декоративных целях – для освещения кинотеатров, дискотек, для акцентной подсветки растений и так далее.

Многоцветные ленты (RGB) совмещают светодиоды разных цветов либо рядом на ленте, либо, гораздо чаще, на одном кристалле. Такое совмещение позволяет реализовать освещение или подсветку с переменным оттенком, создавая разную цветность подсветки в зависимости от сценария использования. Если многоцветную ленту предполагается использовать и в качестве источника обычного света, лучше использовать ленту типа RGBW, в которой трёхцветные светодиоды RGB совмещены с обычными светодиодами белого света.

Мощность ленты выбирается исходя из требуемой яркости освещения – для местной подсветки, например полок или ниш в стенах, будет достаточно ленты мощностью до 7 Вт/м, для общего (заливающего) света понадобятся большие мощности – 15 Вт/м и даже больше.

Отдельно нужно упомянуть частоту светодиодов – для равномерной линии света лучше применять ленту с часто расположенными кристаллами – 120 или 240 шт/м, либо применять так называемые COB-ленты, где светящаяся линия является непрерывной. Для использования в профилях с матовым рассеивателем, либо для освещения отражённым светом в нишах подойдут обычные ленты с частотой монтажа 30 или 60 шт/м.

Светодиодные профили – какие они бывают

Светодиодный профиль из алюминия предназначен для декоративного оформления ленты и для отвода тепла от светодиодов. Он может быть накладным и встраиваемым, для монтажа в специальное углубление, либо в подвесной потолок. Ширина профиля определяется шириной ленты, которая варьируется от 5 мм до сверхшироких типов на 50 мм и больше.

Профили могут быть недорогими, из простого алюминия, сформованного штамповкой, либо из анодированного алюминия, с формовкой экструзией (выдавливанием), например фирмы Arlight. Вторые ощутимо дороже, но это окупается большей стойкостью к окислению, что может быть важно для влажных помещений, и большей точностью изготовления, благодаря чему итоговый результат будет иметь премиальный вид, а о таких проблемах, как «гуляющий» или даже выпадающий рассеиватель можно будет забыть.

Блоки питания

Источник или блок питания предназначен для преобразования напряжения сети 220В в низкое постоянное напряжение, необходимое для работы светодиодной ленты. При выборе мощности блока питания нужно умножить длину ленты на её удельную мощность (на 1 м) и прибавить запас 20%. Не стоит забывать о падении напряжения в питающем ленту проводе – при длинных трассах, например, если блоки питания расположены в отдельном щитке, нужно закладывать провода большего сечения и применять ленты и блоки питания на повышенное напряжение – 24 - 48В.

По исполнению, блоки питания бывают обычными, в перфорированном металлическом кожухе, либо герметичными, с полностью закрытым металлическим корпусом. Закрытые блоки удобно использовать при монтаже на улице, либо во влажных помещениях. Ещё один приятный бонус герметичных блоков – их компактность, особенно по ширине и высоте, что позволяет монтировать их в ограниченном пространстве и даже внутри профиля с лентой.

Контроллеры и блоки ДУ

Управление оттенком света многоцветной ленты, а также дистанционное включение, выключение и регулировка, потребуют использования контроллеров – специальных блоков, подключаемых между блоком питания и лентой.

Контроллеры выпускаются на разную мощность и напряжение, и могут оснащаться пультом дистанционного управления, либо беспроводным интерфейсом с передачей данных по Wi-Fi, Bluetooth и другим радиочастотным каналам. Это позволяет управлять лентой через приложение на смартфоне и включать систему освещения на светодиодных лентах в общую систему типа «умный дом», в том числе с управлением через «умные колонки», что расширяет возможности светодиодного освещения почти без границ.

Спасибо, что дочитали – удачного монтажа светодиодной ленты и качественного освещения!
