Как подключить прожектор через фотореле или датчик движения?

Как выбрать светодиодный прожектор – простые советы

Для того чтобы подобрать светодиодный прожектор, нам нужно определиться с двумя величинами:

• необходимой освещённостью на нужном нам участке;

• площадью участка.

Для того чтобы узнать нужную освещённость, которая измеряется в Люксах (Лк), мы можем обратиться к нормативному документу - СП 52.13330.2010, в котором указаны минимальные значения освещённости, в том числе для уличных пространств. В Таблице 3 данного документа, для освещения улицы указана минимальная освещённость в 2 Лк, однако учитывая, что мы хотим осветить пространство, где, в том числе, будут производиться какие-либо работы и будут гулять дети, минимальную освещённость лучше взять из строчки «Общая ориентировка в пространстве…при малом скоплении людей» - 50 Лк. Именно это число мы будем использовать в наших расчётах.

Для определения необходимой силы света, измеряемой в Люменах (Лм), нам нужно умножить нашу заданную освещённость в 50 Лк на площадь участка. Например, для участка в две сотки (200 м2), нужная сила света составит:

50 Лк х 200 м2 = 10.000 Лм.

Нужно учитывать, что не весь свет, излучаемый прожектором, попадёт на нужную поверхность – часть неизбежно рассеется, поэтому к полученному числу нужно прибавить 20-40%, таким образом, искомое число в среднем получится равным 13.000 Лм.

Для того чтобы из этого числа получить нужную мощность прожектора, нужно число Люмен разделить на светоотдачу светодиодов, обычно 80 Лм/Вт – 13000 Лм / 80 Лм/Вт = 162 Вт. Для дешёвого прожектора лучше взять мощность 200 Вт, а если прожектор от известного бренда, например OSRAM, в нашем примере достаточно будет прожектора на 150 Вт.

Прожектор светодиодный FL ECO 50Вт 4000К 5000Лм IP65 LEDVANCE черный	Фотореле sbl-fr-601 10А 240В 2200Вт 5-50Лк IP44 (белый) Smartbuy	Датчик движения 1200Вт 180° IP65 (черный) настенный 10-900с.12м. DD-02. 25832 2.duwi

Фотореле – принцип работы и настройка

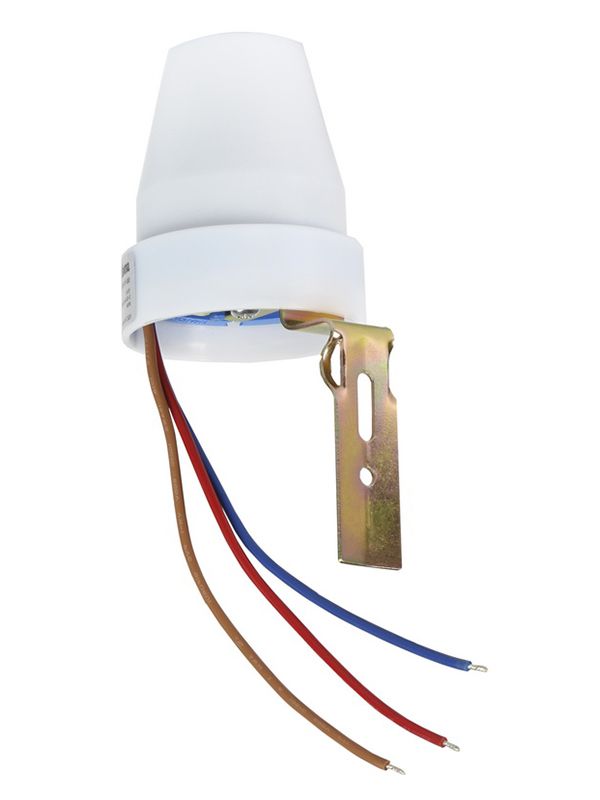

Фотореле это самое простое устройство автоматики для света. Его принцип действия заключается в измерении яркости освещённости – когда они снижается ниже заданного уровня, реле замыкает контакты и свет включается. При повышении яркости обратно выше заданного уровня, свет выключается. Во избежание мерцания, уровень выключения и уровень включения немного отличаются, это называется «гистерезис».

Регулировка фотореле осуществляется в сумерки, при освещённости, когда, на ваш взгляд, свет должен включиться. Вращением регулятора снизу фотореле добейтесь, чтобы свет зажёгся, затем открутите назад и найдите точку, когда происходит срабатывание фотореле. Нужно иметь в виду, что свет от включаемого прожектора не должен попадать на фотореле, то есть оно должно находиться в его тени, иначе реле не сможет работать.

Фотореле подключается тремя проводами:

• входящая фаза, обычно коричневого цвета;

• ноль, обычно голубого цвета;

• выходящая фаза (на светильник), обычно красного цвета.

Как правило, к фотореле подходит двухжильный кабель (фаза-ноль). В этом случае, фаза подключается к коричневому проводу фотореле, а ноль – к голубому. Соответственно, отходящий на светильник кабель подключается к красному проводу (фаза) и к голубому (ноль). Если провод имеет жилу заземления, она к фотореле не подключается и проходит мимо, прямо на светильник.

Датчик движения – как он устроен и подключается

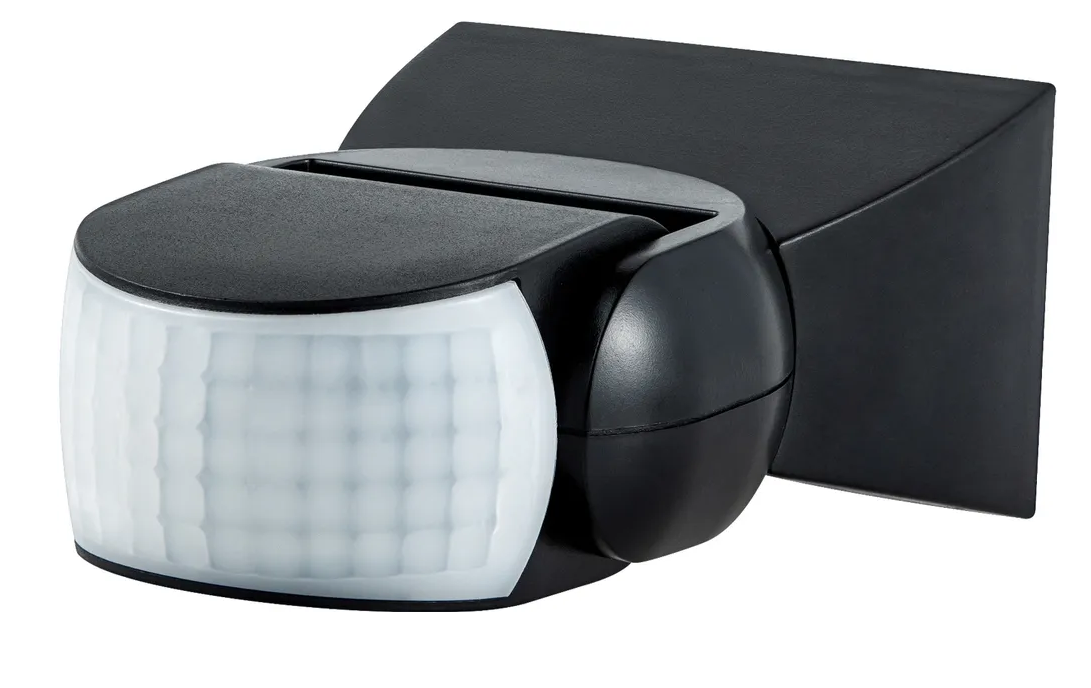

В отличие от фотореле, датчик движения является более «интеллектуальным» устройством. Входящий в его состав оптический узел, включающий инфракрасный сенсор и специальную линзу, способен не только реагировать на изменение освещённости, активируясь при наступлении темноты, но и реагировать на движение предметов, имеющих температуру, отличающуюся от температуры окружающей среды на 5 градусов и больше.

Это значит, что срабатывания датчика движения от дождя или снега, а также от движения крон деревьев можно не опасаться, а вот поток тёплого воздуха из открывшейся двери или движение домашних животных может вызывать включение света – это нужно учитывать при установке и ориентировании датчика.

Датчик имеет не один регулятор, как фотореле, а два. Первый из них обозначается буквами LUX или символом полумесяца - с его помощью можно настроить режим работы прожектора – при одном крайнем положении он будет срабатывать на движение круглосуточно, в том числе днём, а при регулировке в сторону «полумесяца» датчик начнёт работать как фотореле, включаясь только при отсутствии солнечного света и, конечно, при движении.

Второй регулятор задаёт интервал времени, на который будет включаться свет – обычно от 30 сек до 6 минут. Если в течение этого времени датчик не уловит нового движения, свет отключится, что будет экономить вам немало средств. Если же движение продолжится, отсчёт времени запустится вновь, так что бояться, что свет отключится раньше времени, не стоит.

При подключении датчика к светодиодному прожектору нужно учитывать, что при включении прожектор создаёт достаточно сильный бросок тока – до 100А, поэтому больше одного прожектора к датчику лучше не подключать, а если необходимо включить сразу несколько прожекторов, их можно подключить через контактор.

Схема подключения датчика аналогична схеме фотореле, отличие только в том, что у датчика нет выходящих проводов – подключение производится через клеммник внутри корпуса датчика – это удобно, так как нет необходимости приобретать отдельную распаечную коробку.

Датчики движения бывают разных размеров, расцветок и с разными параметрами. Главные характеристики датчика, которые нужно учесть, это:

• степень защиты – для улицы не ниже IP54;

• дальность действия, то есть предельное расстояние обнаружения движения, обычно до 10 метров;

• максимальная мощность нагрузки (в Ваттах) или сила тока (в Амперах) – нужно иметь в виду, что светодиодные прожекторы имеют большой пусковой ток (см. выше), так что для них мощность должна браться минимум с двукратным запасом.

Спасибо, что дочитали – удачного монтажа и удобного вам уличного освещения!
