Как подготовиться к заказу щитка - что нужно знать о вашей электрике для его сборки

Назначение щитка – от простого к промышленным

В первую очередь нужно определиться с назначением щитка, что напрямую связано с типом вашей электроустановки. Простая электроустановка, например дачный дом или небольшой офис не требуют сложных щитков и долгого расчёта, их состав определяется числом кабельных линий и их типом. Более сложные щитки на три фазы, как правило, устанавливаются в больших домах, торговых объектах или небольших производствах. Трёхфазные щитки требуют более точного расчёта и правильного подбора комплектующих, что требует участия грамотного электрика, а лучше инженера.

Для частично или полностью автоматизированных производств щитка, содержащего только защитные аппараты уже мало – на этих объектах нужны щиты управления и автоматизации, которые проектируются профильными инженерами и имеют весьма сложное устройство. Отсюда и разный подход в каждом случае – давайте рассмотрим эти варианты и подход к каждому объекту отдельно и подробнее.

Базовые щитки для защиты проводки

Рассмотрим подготовку к заказу так называемого «простого» щитка, для дома, квартиры или офиса. Пусть слово «простой» вас не вводит в заблуждение: нюансов хватает и здесь. Какие аппараты, как правило, устанавливаются в щитки данного типа? К ним относятся:

• автоматические выключатели для защиты проводки от пожара;

• УЗО (выключатели дифференциального тока) для защиты от утечки тока;

• дифавтоматы (автоматические выключатели дифференциального тока) для универсальной защиты от пожара и утечки;

• рубильники для ручного выключения электричества;

• контакторы и импульсные реле для управления проводкой;

• реле напряжения для защиты приборов от скачков напряжения;

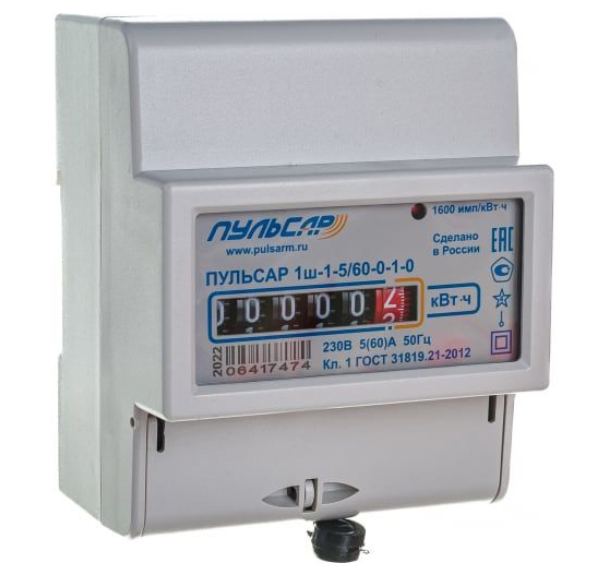

• электрические счётчики для учёта электроэнергии.

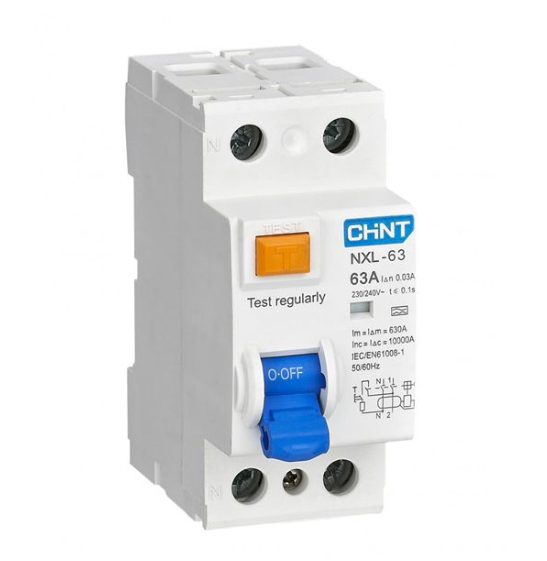

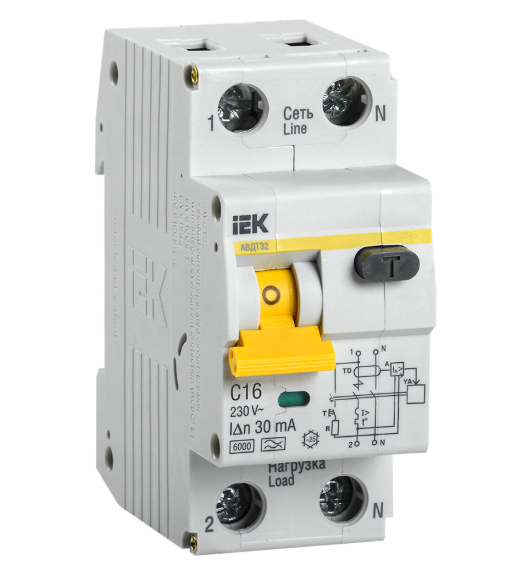

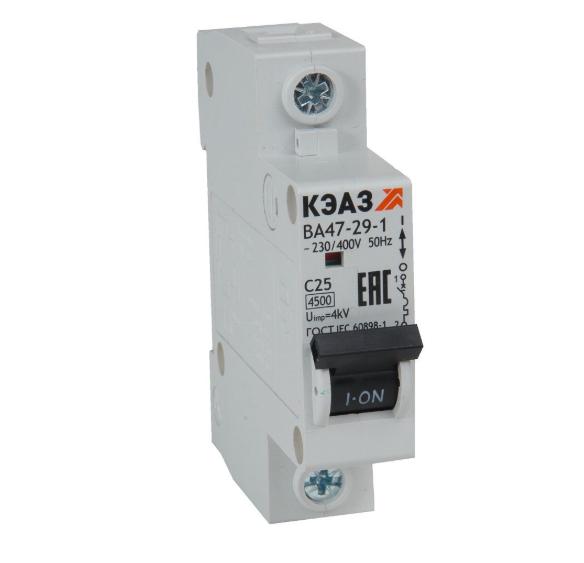

Автоматический выключатель 1п C25 4.5кА ВА47-29-1С25-УХЛ3 КЭАЗ (318199)	Устройство защитного отключения 1п+N 25А 30мА 6кА тип АС NXL-63(R) CHINT (280721)	Дифференциальный автоматический выключатель 1п+N С16 30мА 6.0кА тип A АВДТ-32 KARAT ИЭК (MAD22-5-016-C-30)

Ставить в щиток лишь некоторые из этих приборов или все – решать вам, но лучше предварительно проконсультироваться с вашим электриком или сборщиком, у которого вы хотите оформить заказ на сборку. Вам понадобится следующая информация о вашем объекте:

• количество кабельных линий и максимальная мощность (токовая нагрузка) каждой линии;

• для каких линий требуется защита от утечки тока (ванные, подвалы и т. д.);

• какой нужнее тип вводного аппарата – автомат или рубильник;

• требуется ли в вашей сети защита от скачков напряжения?

• будут ли реализованы сложные схемы управления проводкой (мастер-выключатель, выключение с нескольких мест и другие)?

Список с ответами на эти вопросы будет отличным помощником при заказе щитка – даже в том случае, если у вас есть готовый проект, нелишне будет его сверить с конкретикой по вашим требованиям, да и в проекте встречаются ошибки.

Инженерные системы и двигатели: заказ щита управления

Для сборки щита, который отвечает не только за пожарную безопасность, но и за управление электродвигателями, нужно определиться с тем оборудованием, которое будет питаться и управляться с помощью данного щитка. Во-первых, нужно выяснить, какая схема управления требуется для ваших электродвигателей. Существует четыре основных схемы управления электродвигателями:

• прямой пуск (простые контакторы);

• ступенчатый пуск (реверсивные контакторы);

• плавный пуск (УПП или софтстартер);

• регулировка оборотов (частотный привод).

Каждый из способов имеет преимущества и недостатки – определиться с нужным способом управления должен инженер, который отвечает за производственные процессы. Вторым этапом будет определение нужной мощности выбранного аппарат управления, для чего нужно выписать все электродвигатели с указанием типа управления и его номинальной мощности, которую можно узнать в паспорте на станок или на шильдике, закреплённом на корпусе мотора.

Отталкиваясь от данного списка, можно будет определиться с «сердцем» щита управления. Но, помимо основных аппаратов, данный щит должен иметь и дополнительные – защиту кабельных линий, питающих станки, а также защиту слаботочных цепей, посредством которых передаются сигналы управления. В том случае, если управление производственным процессом производится без участия человека, в щите нужно предусмотреть место для установки контроллера таким образом, чтобы он не перегревался и не подвергался вредным воздействиям при работе силовой автоматики.

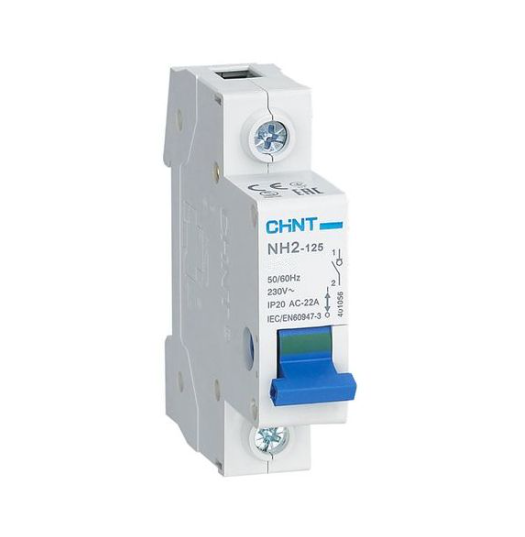

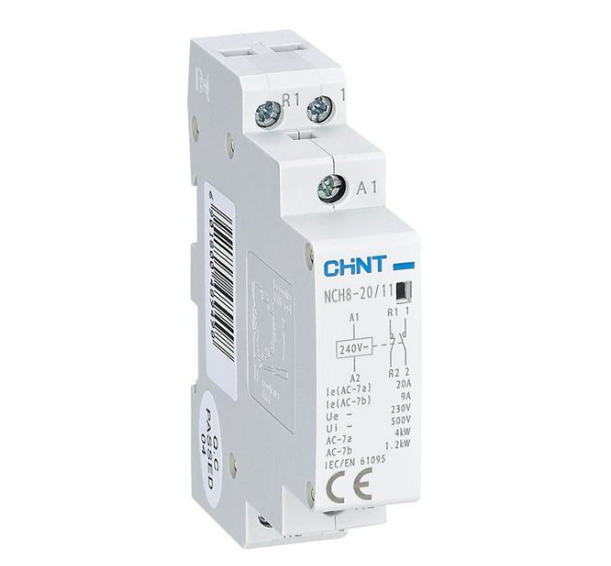

Выключатель нагрузки 1п 63А NH2-125 (R) модульный CHINT (401056)	Контактор модульный NCH8-20/11 220/230В AC 20A 1НЗ+1НО CHINT (256052)	Контактор модульный NCH8-20/11 220/230В AC 20A 1НЗ+1НО CHINT (256052)

Щит автоматического переключения (ЩАП) и другие типовые щиты

Щит автоматического переключения, предназначенный для автоматического ввода резерва (АВР) содержит реверсивный контактор, автоматы защиты и реле, которое обеспечивает задержку при переключениях. Разумеется, к базовой схеме, по желанию заказчика, могут добавляться и другие элементы. Это так называемый типовой щиток, схема которого давно отработана и повторяется от раза к разу. Кроме ЩАП, существуют и другие модели типовых щитов:

• ВРУ: вводно-распределительное устройство для подключения объекта к электросети – на один или два ввода (с резервом);

• ЩЭ: щит этажный, в котором размещаются электросчетчики, аппараты защиты людей и электрической проводки, а также слаботочное оборудование (ТВ-разветвители, телефонные и компьютерные коммутаторы);

• ЩО: щит осветительный, предназначенный для подключения относительно маломощных потребителей к трёхфазному вводу, например, цепей освещения или групповых линий с обычными бытовыми розетками;

• ПР: пункт распределительный по схеме похож на ЩО, но имеет более мощный вводной автомат и, соответственно, используется для подключения не только однофазных, но и, гораздо чаще, трехфазных линий к одному вводу.

Для заказа типового щитка достаточно определиться с его типом, а также иметь перечень вводных кабелей с указанием их типа и сечения и список отходящих кабелей, а для ЩАП – номинальный ток нагрузки или её мощность.
