Кабели и провода: от силовых, до слаботочных - обзор для мастеров

Кабели и провода для передачи энергии

Передача и распределение электроэнергии это задача, которая стоит перед каждым строителем, энергетиком и проектировщиком зданий. Решается она по-разному, но разнообразные кабели и провода участвуют в решении обязательно – ни один современный объект строительства не обходится без использования электрической энергии. Мы рассмотрим кабели и провод напряжением до 1000 Вольт, так как изделия для среднего и высокого напряжения это отдельная вселенная, находящаяся в ведении энергетиков.

Провод СИП, изготовленный из алюминиевого сплава и покрытый полиэтиленовой изоляцией, почти повсеместно применяется для воздушной передачи низкого напряжения 380/230 Вольт от трансформаторных подстанций до потребителей – жилых домов, торговых точек и небольших предприятий. В отличие от простых алюминиевых проводов советского образца, применявшихся для передачи электроэнергии в прошлом веке, провод СИП имеет жилы из алюминиевого сплава, обладающего повышенной прочностью. Это даёт возможность натягивать его без использования дополнительного троса, отчего и происходит название – Самонесущий Изолированный Провод.

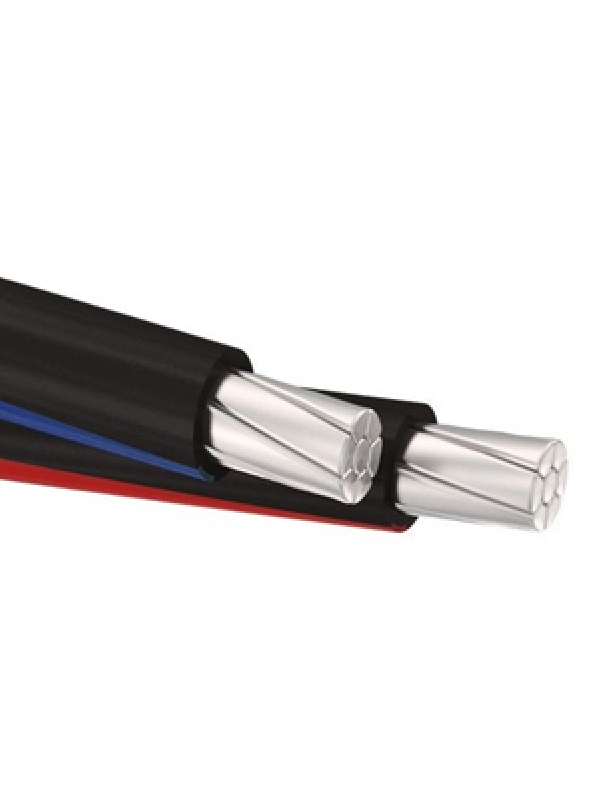

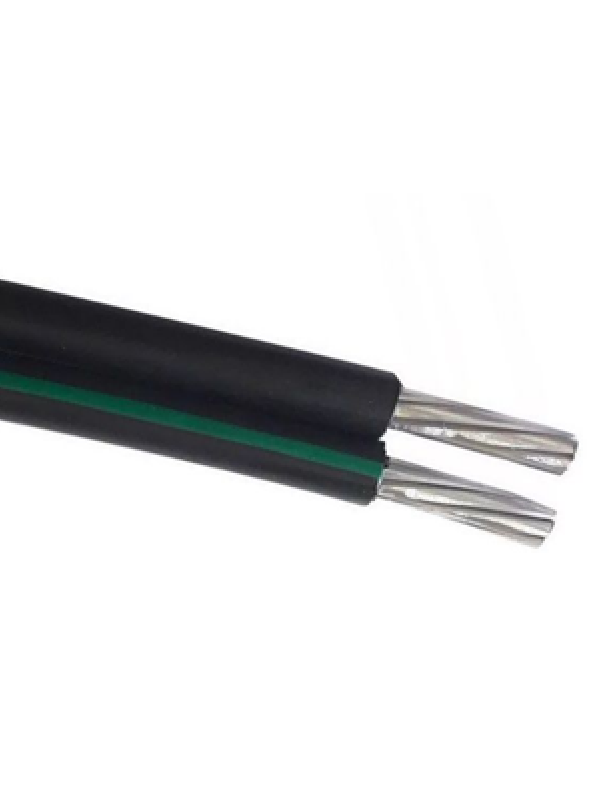

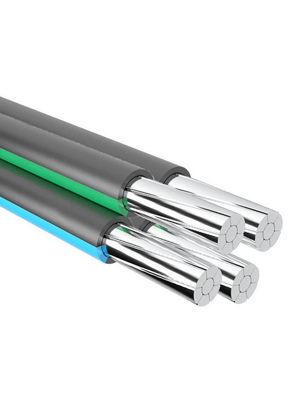

Провод самонесущий изолированный СИП 4 4х16.0 ЭМ-КАБЕЛЬ (ГОСТ)	Провод самонесущий изолированный СИП 4 2х16.0 ЭМ-КАБЕЛЬ (ТУ по ГОСТ)	Провод самонесущий изолированный СИП 4 2х16.0 Энергокомплект Витебск (ГОСТ)

Для монтажа провода СИП применяется специальная арматура – анкерные зажимы, кронштейны, прокалывающие зажимы – ознакомиться с их номенклатурой можно в каталогах производителей, например Niled.

Кабели ВБбШВ и АВБбШВ это бронированные кабели для передачи электроэнергии под землёй – в траншеях и кабельных эстакадах. Основные характеристики данных кабелей – максимальное рабочее напряжение 660 В (0,6 кВ), пластмассовая ПВХ изоляция и оболочка, а также встроенная броня из стальных листов для защиты кабеля от случайных повреждений. Данные кабели в большинстве случаев имеют четыре жилы для подключения к трёхфазному источнику с глухозаземлённой нейтралью, а их сечение варьируется от 2,5 до 240 квадрат и больше, в зависимости от мощности потребления и длины трассы. Для подключения жилых домов и других независимых объектов применяется кабель с сечением от 10 квадрат для меди или 16 квадрат для алюминия.

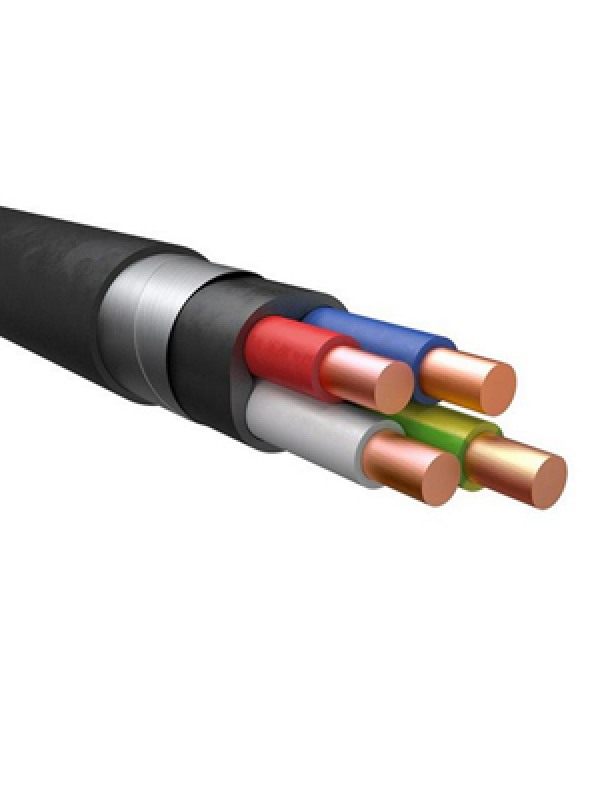

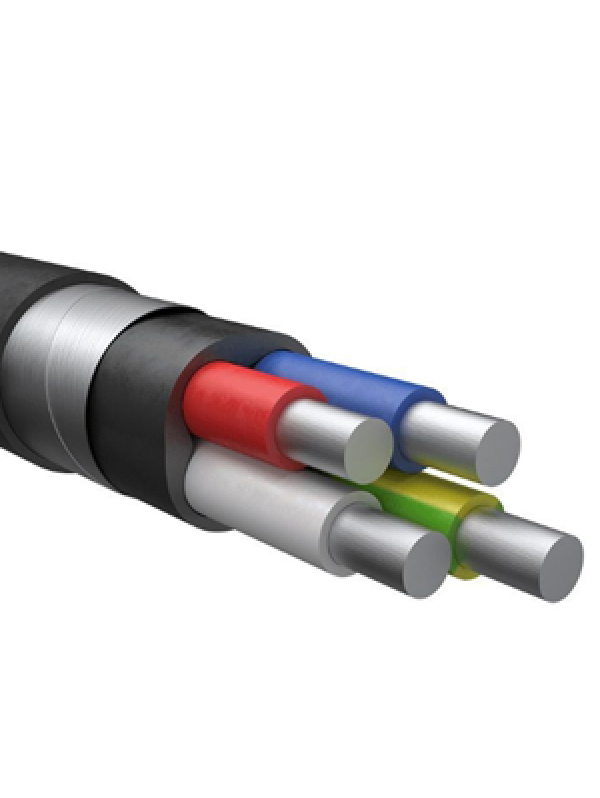

Кабель силовой бронированный ВБШвнг(А)-LS 4х10.0 Калужский кабельный завод (ККЗ) (ГОСТ)	Кабель силовой бронированный АВбШвнг(А)-LS 4х16.0 Калужский кабельный завод (ККЗ) (ГОСТ)

Кабели для электропроводок

Для распределения электроэнергии в электроустановке, например жилом доме или офисе применяются кабели для электропроводок. Наиболее распространённым кабелем для проводки в России является кабель марки ВВГнг. Разновидности кабеля ВВГнг в зависимости от свойств его изоляции, это:

- ВВГнг-LS – данный кабель разрешается применять для проводки в частных домах и квартирах, он имеет пожаробезопасную изоляцию, не распространяющую горение и мало дымящую при попадании в открытое пламя;

- ВВГнг-HF – изоляция данного кабеля выполнена без добавления галогенов – едких веществ, вызывающих коррозию металлов и разрушение пластика, он применяется для проводки в торговых и общественных зданиях;

- ВВГнг-FRLS – кабель с прокладкой из слюды, способный заданное время сопротивляться открытому пламени и сохранять работоспособность – он применяется для питания систем пожаротушения и сигнализации;

- ВВГнг-LSTx – кабель, выделяющий мало дыма при горении, а сам дым, образующийся в результате сгорания является малотоксичным – этот кабель применяется для проводок в детских садах, больницах, домах престарелых и интернатах – аналогичное название для данного кабеля ППГнг.

Кабель NYM (NUM), популярный в России наряду с ВВГнг является его аналогом, однако выполнен в соответствии с европейскими стандартами и имеет промежуточный слой изоляции из резины, смешанной с мелом. Этот слой упрощает разделку кабеля, придаёт ему идеально круглую форму, что необходимо для герметичной заделки кабеля, а также отчасти улучшает пожарную безопасность данного изделия. Аналогом круглого кабеля NUM является кабель ВВГзнг – буква «з» в его маркировке означает «с заполнением».

Провода и шнуры

Для подключения приборов к электропроводке, а также для выполнения декоративной проводки на изоляторах (ретро), применяются провода и шнуры. В отличие от кабеля, провод или шнур имеет менее защищённую конструкцию, в нём, как правило, есть лишь один слой изоляции. Поверх изоляции может иметься оболочка - либо круглая заливная (провод ПВС), либо в виде тонкой ПВХ трубки-кембрика – провода марок ШВВП и ПУГНП.

Главное, что объединяет провода и шнуры – они применяются лишь для временной и доступной для регулярного осмотра проводки. Они имеют меньший срок службы, чем кабели (6 и 10 лет против 20 и 30 лет) и меньшее рабочее напряжение – 220 и380 Вольт. Шнуры для выполнения ретро-проводки на изоляторах имеют дополнительную шёлковую оплётку, которая улучшает внешний вид проводки и улучшает её пожарную безопасность.

Отдельно упомянем кабель КГ в резиновой оболочке. Он несколько выбивается из общей классификации, так как стоит посередине между проводами и кабелями – его применение «унаследовано» от советской электротехники. Данный кабель имеет хорошую гибкость, что делает его удобным для применения в удлинителях и шнурах приборов. А материал оболочки – резина или термопласт не твердеет на морозе и не растворяется маслами и бензином, что делает изделия такого типа незаменимыми на стройке, в гараже или автосервисе.

Слаботочные провода и кабели – основные типы и марки

Для передачи электрических сигналов, в отличие от передачи энергии, не требуется большого сечения жил или изоляции, способной выдержать сотни вольт. Но для того, чтобы сигналы прошли десятки метров по кабелю без потерь, особенно если речь идёт о сигналах высокой частоты, кабель должен иметь особую конструкцию, приспособленную именно к данному типу сигнала.

Коаксиальные кабели предназначены для передачи высокочастотного сигнала – от видеосигнала с камер наблюдения до сигнала с телевизионной антенны. Для того, чтобы сигнал такой высокой частоты не «улетучивался» в процессе передачи, его окружают цилиндрическим экраном. При нужном соотношении между диаметром центральной жилы и диаметром экрана, сигнал, отражаясь от экрана, возвращается обратно в жилу, что сводит потери к минимуму.

Самые популярные марки коаксиальных кабелей это:

- RG-6 – базовый кабель для телевизионного сигнала с медной жилой;

- SAT-703 – кабель для передачи сигнала с расширенным диапазоном – вплоть до спутниковых частот;

- DG-113 – кабель с улучшенным экраном для защиты от помех в условиях большого города или близкой работы мощного электрооборудования.

Все указанные кабели имеют наружный диаметр 6 мм – это нужно для монтажа с помощью F-разъёмов. Кабели типов РК, популярные в СССР, в наше время почти вышли из употребления, из-за нестандартных диаметров, однако их применяют для изготовления готовых телевизионных шнуров и удлинителей.

Витая пара это кабели типов UTP (без экрана) и FTP (с экраном). Они предназначены для передачи информационного сигнала, зашифрованного в виде последовательности нулей и единиц. Эти кабели разделяются по категориям, означающим предельное количество информации в Гигабитах в секунду, которую тот или иной кабель может передать без значительных потерь. В настоящее время наиболее популярна витая пара категорий 5e (более дешёвая) и 6 (более производительная).

Кабели связи используют для передачи сравнительно низкочастотных сигналов, например в проводной телефонии или автоматике производства. Они могут выполняться как в виде витой пары (обычно одной), так и не скрученными проводами в одинарной или двойной изоляции. Наиболее популярные провода этого типа это:

- КСПВ – провод связи с не скрученными жилами в общей оболочки, от 2 до 20 жил и даже больше;

- П-274 – полевой телефонный провод с прочной изоляцией и дополнительными стальными жилами, для жёстких условий применения;

- ТРП – плоский телефонный провод в полиэтиленовой изоляции.

Спасибо, что дочитали – правильного выбора кабеля и удачного электромонтажа!
