Индикатор напряжения – почему он так важен и какие они бывают

Каждое вмешательство в проводку – доработки, ремонт, обслуживание, требует подготовки. Электричество опасно и не учитывать эту опасность нельзя. Одним из базовых инструментов для обеспечения безопасного электромонтажа является индикатор напряжения. Какие бывают индикаторы и как ими правильно пользоваться – читайте в статье ниже!

Индикатор напряжения – зачем он нужен?

Перед выполнением любых работ по электромонтажу, участок цепи, на котором производятся работы, должен быть обесточен. Для этого нужно отключить соответствующий автомат в щитке. Но просто отключить автомат мало – необходимо убедиться, что напряжение действительно снято – так нужно по технике безопасности. Для этой цели и служит индикатор напряжения.

Простейший индикатор – это отвёртка, внутрь которой встроена неоновая лампочка. Если дотронуться до одного вывода лампочки, а вторым коснуться провода, то по её свечению можно понять, есть ли на этом проводе напряжение. Более надёжный индикатор – двухполюсный, например ПИН-90, которым пользуются электрики на предприятиях. Двухполюсный индикатор подключают одним концом к заземлению, а вторым – к проводу, который нужно проверить. Таким образом, индикация получается 100% точной.

Бесконтактные индикаторы

Кроме обычных индикаторов, которые показывают наличие напряжения при прямом контакте, существуют и бесконтактные. Такой индикатор имеет в устройстве электронную плату, которая как радиоприёмник улавливает электромагнитное излучение от электропровода и, при превышении определённой напряжённости электрического поля, включает индикацию. Как правило, это и световая индикация (мигающий светодиод) и звуковая, что обеспечивает защиту, даже если мастер отвлёкся и не смотрит на индикатор.

Особенности бесконтактного индикатора – более высокая цена (до 1000 руб и выше), а также необходимость применения батареек – это нужно для питания электроники в индикаторе. Самые дорогие бесконтактные индикаторы выпускают фирмы Fluke и TestBoy, но если вы не хотите переплачивать за бренд, вполне можно использовать индикатор фирмы Mastech, который пользуется у электриков заслуженной популярностью.

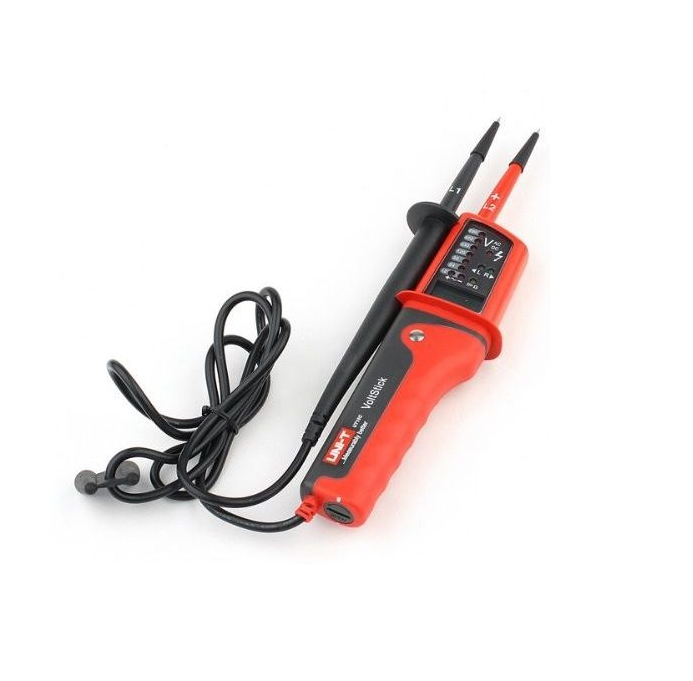

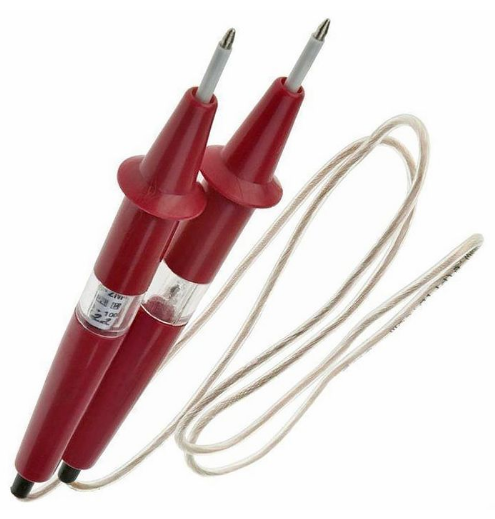

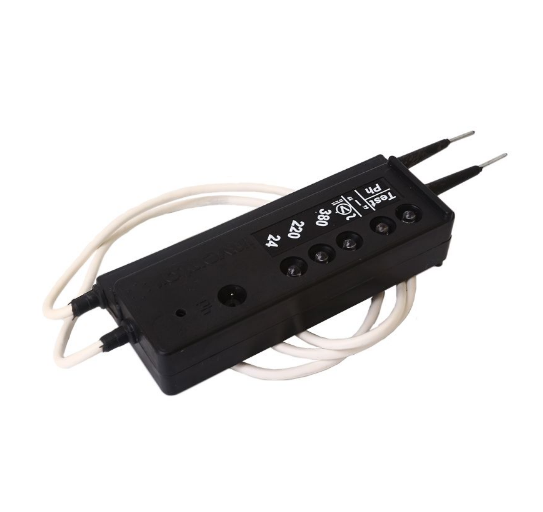

Указатель напряжения 90Э Электро Трейд	Указатель напряжения Контакт 55 ЭМ Электро Трейд	Индикатор напряжения (мультиметр) с ЖК-дисплеем UT15C 13-1018 Uni-t

Что ещё умеют индикаторы?

Кроме простой индикации напряжения, индикаторы могут иметь и дополнительные функции. Как правило, в бесконтактных индикаторах встроена функция «прозвонки» - с её помощью можно проверить целостность цепи, исправность лампы накаливания, ТЭНа, нагревательного кабеля и так далее.

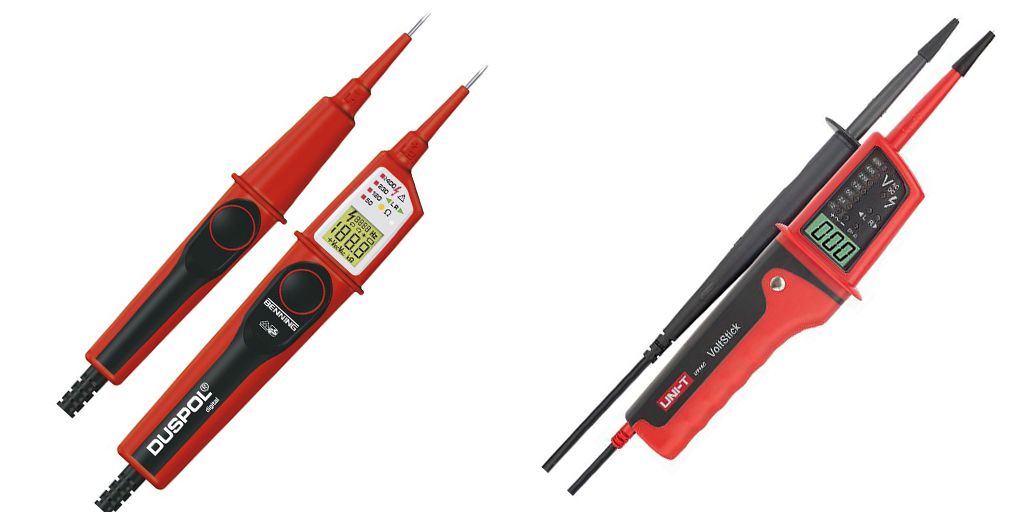

Кроме этого, отдельные индикаторы с электроникой «на борту» способны показывать не только напряжение 220/380 Вольт, но и низкое напряжение 12 Вольт, что может оказаться полезно при обслуживании низковольтных цепей, например, лампочек на 12 Вольт, которые питаются от трансформатора.

Подведём итог. Индикатор напряжения это простой и дешёвый, но необходимый прибор, который необходимо иметь как мастеру электрику, так и домашнему умельцу. А для более удобной и быстрой проверки можно приобрести бесконтактный индикатор – он станет вашим помощником на долгие годы и защитит от случайного поражения током.

Спасибо, что дочитали – безопасной проводки и удачного ремонта!
