Гребенчатые шины в щите на примере линейки Easy9

Гребенчатые шины в щите на примере линейки Easy9

При ремонте в любой квартире или доме электрика занимает немалую часть работ и требует довольно значительных материальных затрат. Помимо выбора качественного и надежного оборудования за оптимальную цену важным моментом является выбор дизайна отдельных электрических устройств, таких как розетки, выключатели, а также электрический щиток. В отличии, например, от промышленных зданий, где электрические щиты в основном устанавливаются в специальных помещениях с ограниченным доступом сотрудников, в квартирах щиток находится на виду, а значит должен иметь презентабельный внешний вид, который как минимум должен не портить общий дизайн помещения, а как максимум вписываться в общий стиль или даже являться его дополнением.

Но выбрать дизайн щита и надежное и качественное оборудование для его сборки бывает недостаточно. Важным моментом является правильно собрать сам щит, чтобы обеспечить долгую и безопасную его работу и вот на этом этапе возникает много проблем.

Очень часто для того, чтобы соединить между собой модульные защитные устройства в щите, сборщики щитов используют куски обыкновенного кабеля подходящего сечения, делаю из них перемычки между устройствами. Такой способ сборки применяется из- за его простоты и экономичности, а кроме того, не всякий электрик может правильно подобрать нужное решение и аксессуары для организации распределения внутри щита.

Такой способ дает определенные преимущества в цене, но имеет серьезные недостатки, прежде всего с точки зрения надежности соединений и качества контактов, особенно в местах соединения нескольких кабелей. Вторым недостатком является, увеличение времени сборки щита т.к. процесс замеров нужной длины проводов, очистки от изоляции, придания нужной формы и правильная укладка в щите для экономии места требуют большого количества времени и трудозатрат со стороны сборщика. Важным недостатком также является большое количество кабелей в щите, которые мешают монтажу или демонтажу модульных устройств, создают запутанный монтаж, в котором трудно разобраться и ухудшают охлаждение оборудования в щите т.к. мешают правильной циркуляции воздуха.

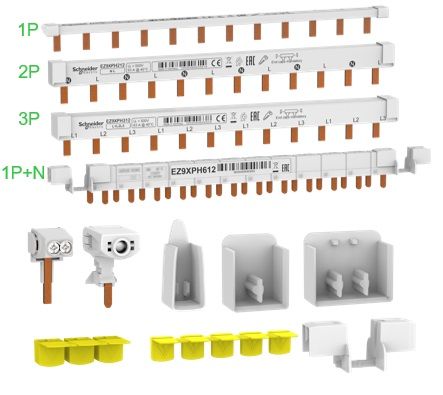

Описанных выше сложностей можно избежать при использовании соединительных шин для модульных устройств. За свою форму их часто называют «гребенчатыми». Такие шины существуют нескольких видов. Например, в серии Easy9 от Schneider Electric представлены в 1-полюсном, 2-х полюсном, 3-х полюсном, а также исполнении 1 полюс + нейтраль для компактных дифавтоматов. В ассортименте помимо шин представлены также необходимые вводные клеммы и изоляционные аксессуары (рис 1)

Гребенчатая шинка Schneider

Использование гребенчатых шин или «гребенок», как их часто называют электрики, позволяет обеспечить максимально надежное соединение т.к. шина изготовляется из цельной пластины меди и не имеет соединений по всей своей длине. Кроме того, каждое устройство присоединяется к шине только через 1 проводник (контакт шины), что исключает риски ненадежного соединения в месте контакта и обеспечивает долговечную и надежную работу в течение долгого времени.

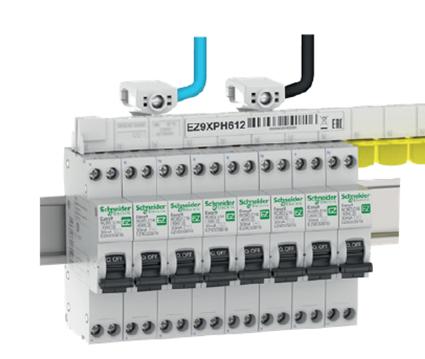

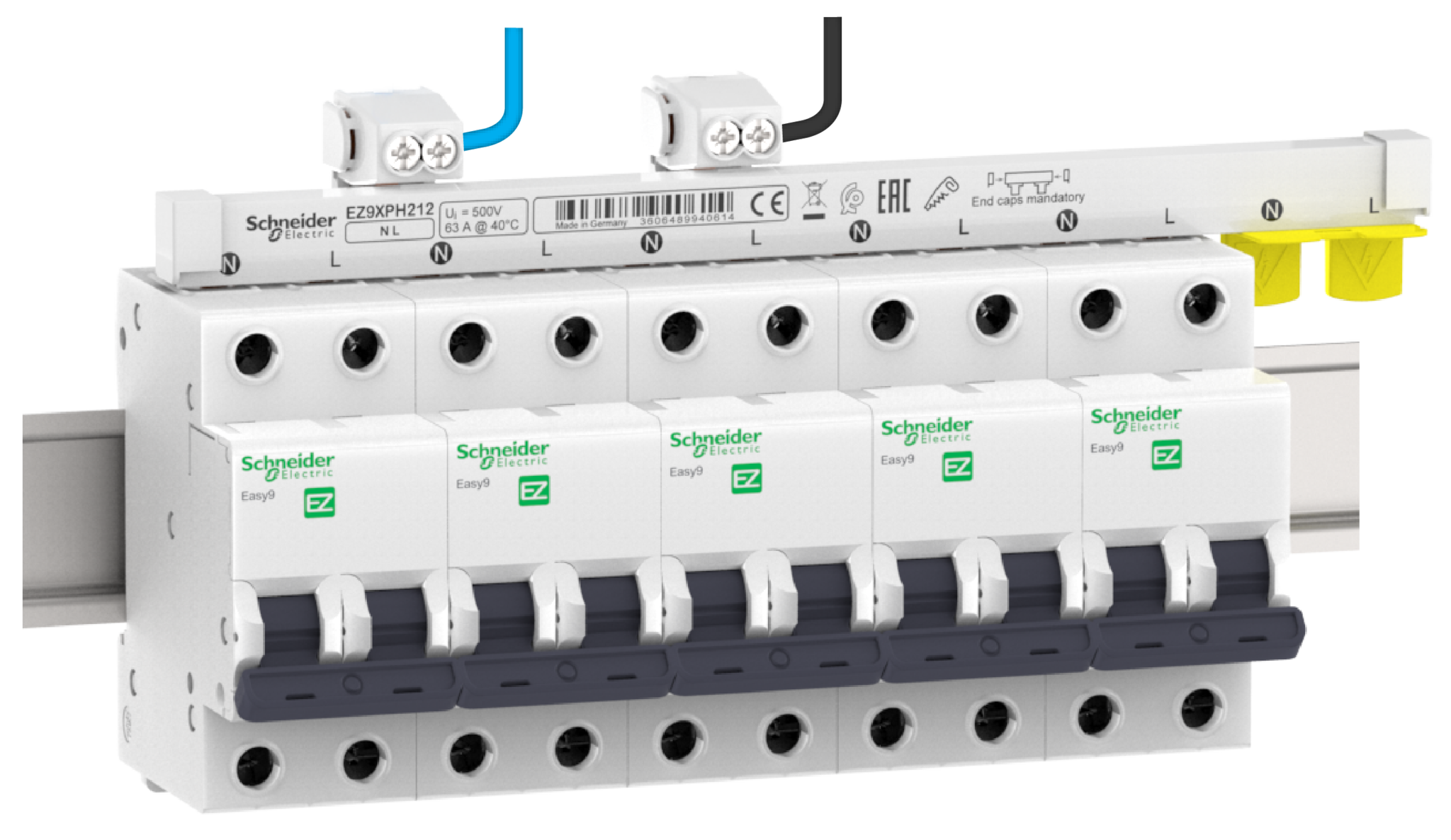

Использование вводных клемм вместе с гребенками позволяет решить задачи присоединения кабелей большого сечения (рис 2).

           schneider electric.png

При использовании гребенчатые шинки могут быть разрезаны на необходимое длину, при этом важно не забывать устанавливать на торцы заглушки т.к. они необходимы для обеспечения необходимой изоляции токоведущих частей и обеспечивают безопасность персонала при работе в щите. Все шины поставляются в комплекте с заглушками, при необходимости также можно заказать заглушки отдельным артикулом.

     schneider electric2.jpg

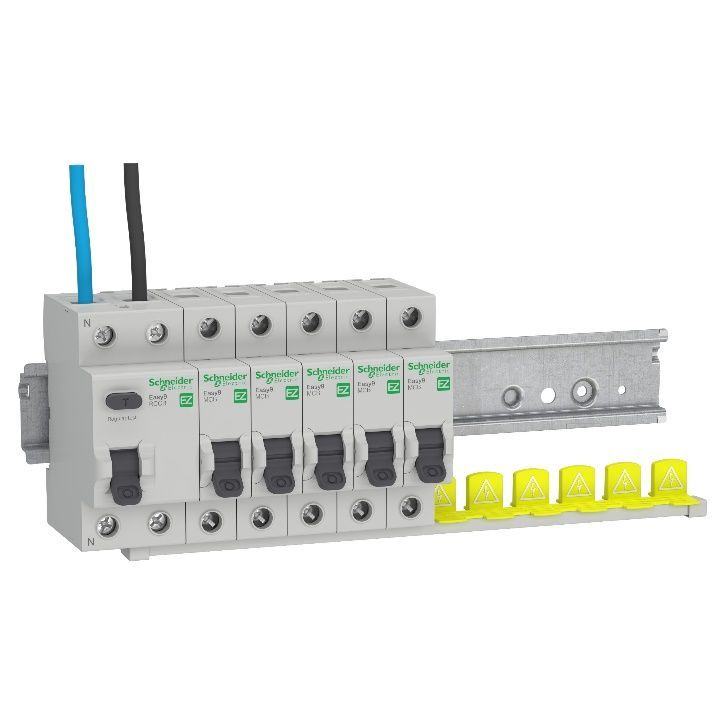

Для разных случаев применения набор дополнительных аксессуаров может быть различным, однако конструкция модульных устройств серии Easy9 в ряде случаев позволяет обходиться только гребенчатыми шинками. Расположение клемм нейтрали слева, а клемм фазы справа на ВДТ и АВДТ Schneider Electric позволяет распределять фазу с группового ВДТ на отходящие автоматы с помощью 1-полюсной гребенчатой шинки без использования кабельных перемычек, как указано на рисунке. При необходимости шинка может быть обрезана на нужную длину или как в данном случае, незадействованные контактные «зубцы» закрыты изолирующими колпачками.

Таким образом, использование гребенчатых шинок для распределения внутри электрического щита это один из способов обеспечить надежную и бесперебойную работу электрической сети и оборудования.
