Электрощит в гараж: собираем просто и надежно

Для сборки электрического распределительного щитка для гаража или мастерской нужно учесть несколько важных моментов, которые отличают данный тип низковольтных комплектных устройств от других, например щитков для жилых домов. Для всех, кто планирует строительство и ремонт объектов, в которых предполагается производить работы важно учесть важные данные, которые мы приведём ниже – читайте до конца!

Щиток для гаража и мастерской – какой он должен быть?

Состав щитка для помещений технического назначения (ремонт, мелкое производство), должен включать следующие элементы:

• Вводной рубильник, для оперативного отключения объекта от электропитания и переключения на резервный источник электропитания (при его наличии);

• УЗО (ВДТ) или дифавтоматы для защиты розеток и стационарных электроприборов в помещениях повышенной опасности, к которым относятся гаражи и мастерские;

• Автоматические выключатели для защиты линий освещения;

• Контакторы (пускатели) для управления мощными электроприборами – отопителями, электродвигателями и компрессорами;

• Трансформатор для питания низковольтной линии освещения и блоки питания для запитывания низковольтных приборов, постоянным напряжением (светодиодные ленты и проч.).

При выборе корпуса электрощита для гаража и мастерской нужно учитывать достаточно жёсткие условия его эксплуатации, к которым относятся:

• Сильные перепады температур в холодное время года – от мороза при отключении отопления до комфортной температуры в +20-30 градусов;

• Повышенная влажность и конденсат, образующийся при переходе температуры в помещении через точку росы;

• Механические воздействия при случайном задевании щитка инструментами или крупногабаритными предметами при их перемещении;

• Воздействие на поверхности щитка активных химикатов – масел, растворителей, бензина и других.

Отсюда рекомендация – используйте стальные корпуса со степенью защиты не ниже IP54 – они имеют герметичные уплотнители и достаточно толстые стенки и дверь, чтобы долгие годы сопротивляться всем перечисленным воздействиям.

Компоновка щита для гаража – особенности

В отличие от щитков для жилых помещений, которые должны вписаться в интерьер и не быть чрезмерно большими, для щитков технических помещений таких требований не предъявляется. Это создаёт возможность для увеличения габаритов ящика, что создаст оптимальный режим работы автоматов и других приборов – особенно это важно для блоков питания. В таком щитке можно и нужно оставить хороший запас свободного места, для установки в будущем дополнительных приборов управления и защиты. Например, такой щит можно дополнить зарядным устройством для автомобильного аккумулятора. При выборе типа монтажа гаражного щитка – накладного или встраиваемого, нужно отталкиваться от наличия свободного места – если выступающий щит будет стеснять движения и мешать свободному проходу, его лучше смонтировать скрыто в нише.

В общем, гаражный щиток должен состоять из двух секций – основной, для установки рубильников, автоматов и УЗО, и вспомогательный, для монтажа прочих приборов – трансформатора, блоков питания, зарядного устройства и так далее. Это сделает электрощит безопасным в пожарном плане и добавит удобства при его обслуживании в дальнейшем.

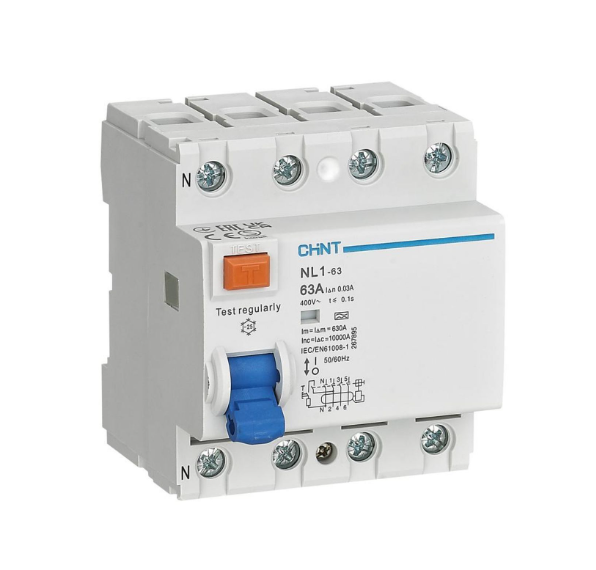

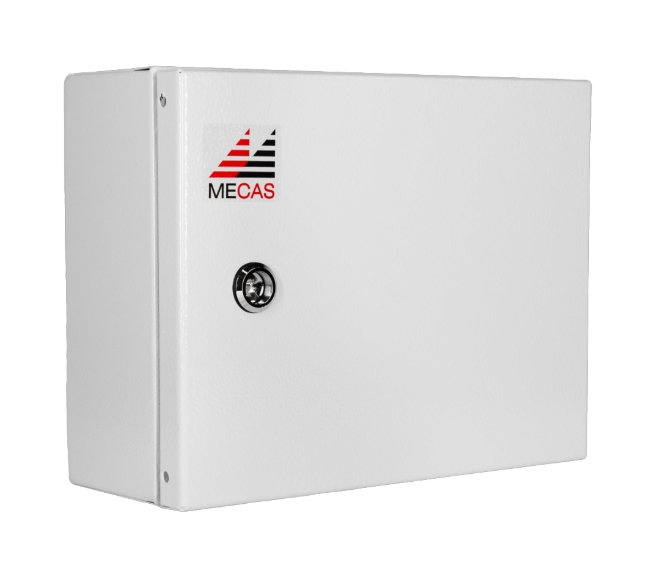

Автоматический выключатель 4п C32 6кА (NB1-63) (R) CHINT (179747)	Устройство защитного отключения 4п 63A 300мА тип AC (DB) (R) NL1-63 CHINT (200231)	Щит распределительный навесной ЩРН-12 замок 1дверь 1ряд 265х330х120мм IP66 MECAS

Сборка щитка для гаража – не забудьте про клеммы

Оснащайте щиток прочными клеммами для присоединения вводного кабеля (на сечение 10 мм2) и клеммами для присоединения отходящих линий, с сечением, соответствующим сечению жил отходящих кабелей.

Вводные клеммы увеличенного сечения могут быть одинарными, двойными или тройными. Их винты имеют головку под шестигранник, что обусловлено большим крутящим моментом, с которым нужно затягивать соединение – сбоку клеммы указано оптимальное усилие в Ньютон-метрах (Н*м) для разных сечений и типов жил. Кроме медных жил, такие клеммы позволяют присоединять также алюминиевые, что иногда встречается на производствах или в гаражных кооперативах.

Одинарные вводные клеммы предназначены для присоединения одного провода – фазы, нуля или земли, двойная клемма является спаренной и обычно применяется для разделения PEN-проводника на рабочий ноль и землю. Тройная вводная клемма имеет изолированные клеммы для присоединения трёх фаз на вводе.

Расположение клемм зависит от ввода в гараж или мастерскую – если питание осуществляется воздушным проводом типа СИП, то вводные клеммы располагают сверху, а отходящие внизу, а если ввод производится подземным кабелем, то оптимальным будет размещение вводных клемм снизу, а отходящих – снизу для розеточных линий и сверху для линий освещения.

Размещение щитка

Щиток лучше всего размещать максимально близко к точке ввода, чтобы сократить расходы на мощный вводной кабель. Он должен оставаться в свободном доступе, чтобы при необходимости быстро и оперативно отключить или включить нужный автомат или рубильник. Как правило, щиток располагается на стене у входа таким образом, чтобы середина щитка была примерно на уровне груди оператора.

Не забудьте о заземлении – все розетки в гараже или мастерской должны быть заземлены правильным заземлением, например модульной конструкции. Вывод заземления нужно располагать так, чтобы он соединялся с щитком по кратчайшему пути.

Типовая схема гаражного щитка

Типичная схема щитка для гаража и мастерской включает:

• Вводной автомат или рубильник на одну или три фазы;

• Вводное противопожарное УЗО на 100 или 300 мА;

• Трёхфазные автоматы + УЗО на 30 мА (при наличии трёх фаз) для питания трёхфазной нагрузки, например станков;

• Однофазные дифавтоматы на 16А для питания штепсельных розеток различного назначения;

• Однофазные автоматы на 10А для питания линий освещения;

• Трансформатор на 12В для питания линии освещения ямы (в гараже).

Данная схема может дополняться различными устройствами, необходимыми в вашей ситуации. Все силовые приборы, подключенные к сети 380/220В лучше располагать в одном месте – металлическом пожаробезопасном щитке, что значительно увеличит удобство использования и сделает ваш гараж или мастерскую пожаробезопасными.

Спасибо, что дочитали – надёжного вам щитка и безопасной электрики!
