Электрощит – сердце электрики

Электрическая проводка это комплекс электротехнических изделий – кабелей и проводов, кабеленесущих систем, электроустановочных изделий и различных электроприборов, преобразующих электрическую энергию в нужный нам продукт – энергию механического вращения, тепло, электрический свет, вычислительные операции и так далее.

 «Сердцем» и наиболее важным с точки зрения долговечности электрики узлом данной системы является электрический щит. Как оптимально подходить к его проектированию и сборке – чтобы получить надёжный, недорогой и удобный в обслуживании узел – мы расскажем дальше.

Задача 1: выбираем оптимальное расположение электрощита

При выборе места расположения электрического щита нужно учитывать следующие факторы:

• удобство доступа персонала для оперативных переключений и обслуживания;

• защита от вредных воздействий: механических повреждений, прямого солнечного света, повышенной температуры и влажности;

• сокращение длины кабельных проводок, особенно с жилами большого сечения;

• эстетичный внешний вид (для жилых помещений).

Для удобства доступа, электрощит нужно размещать так, чтобы его дверца не была загорожена мебелью, ящиками и так далее. Высота установки щитка должна быть такой, чтобы верхний ряд выключателей был доступен для человека среднего роста без лестниц и табуреток. Нужно учитывать, что при размещении электрощита в общественном месте, с доступом неквалифицированного персонала, например посетителей торгового центра, дверцу щитка нужно оснащать замком с универсальным или индивидуальным ключом.

К вредным воздействиям относят избыточное количество пыли в воздухе, повышенную влажность, прямой солнечный свет, механические воздействия, а также действие химических веществ. При наличии таких факторов нужно соответственно выбирать корпус щитка, например для защиты от брызг воды и пыли степень защиты должна быть не ниже IP44, для защиты от ударов нужно проверять защиту корпуса по стандарту IK и так далее. Если есть возможность разместить щит там, где вредных воздействий меньше, нужно выбирать именно это расположение, то есть размещать щит на открытом воздухе, если его можно разместить в помещении, нельзя.

Для сокращения длины кабельных линий, щит нужно располагать так, чтобы расстояние до самых мощных потребителей было минимальным – так можно получить значительную экономию на кабеле, а также снизить потери на нагрев и падение напряжения в линии. При выборе места размещения бытовых щитков, где максимальное сечение жил кабеля не превышает 6 мм2, это не имеет большого значения, оптимизацию места расположения щитка как правило нужно проводить в промышленных условиях с мощными силовыми потребителями.

Эстетичный внешний вид требуется в жилых помещениях, где вид дверцы щита должен вписываться в интерьер. Хорошим подспорьем могут оказаться щиты с декоративными дверцами: в такую дверцу можно встроить зеркало, картину или часть облицовки стены, что сделает её практически невидимой.

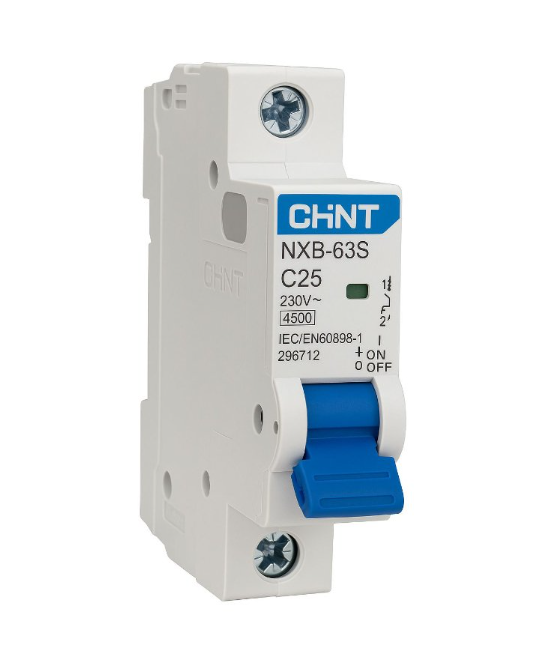

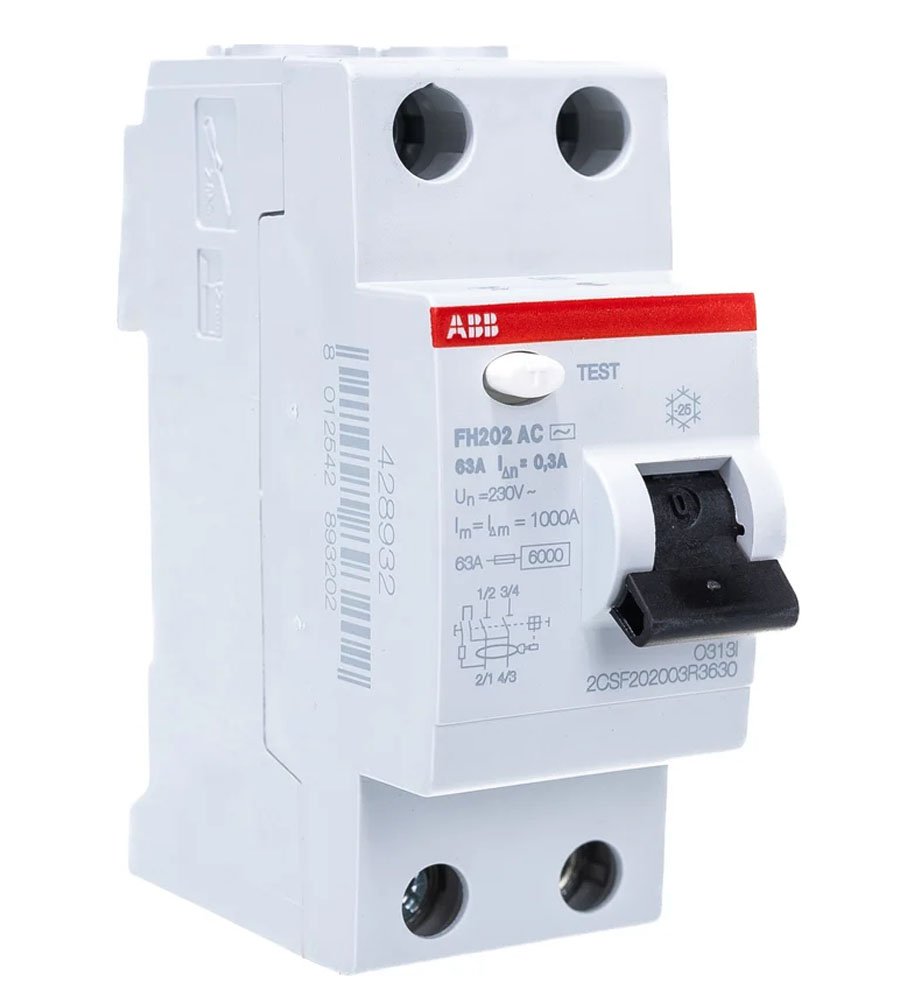

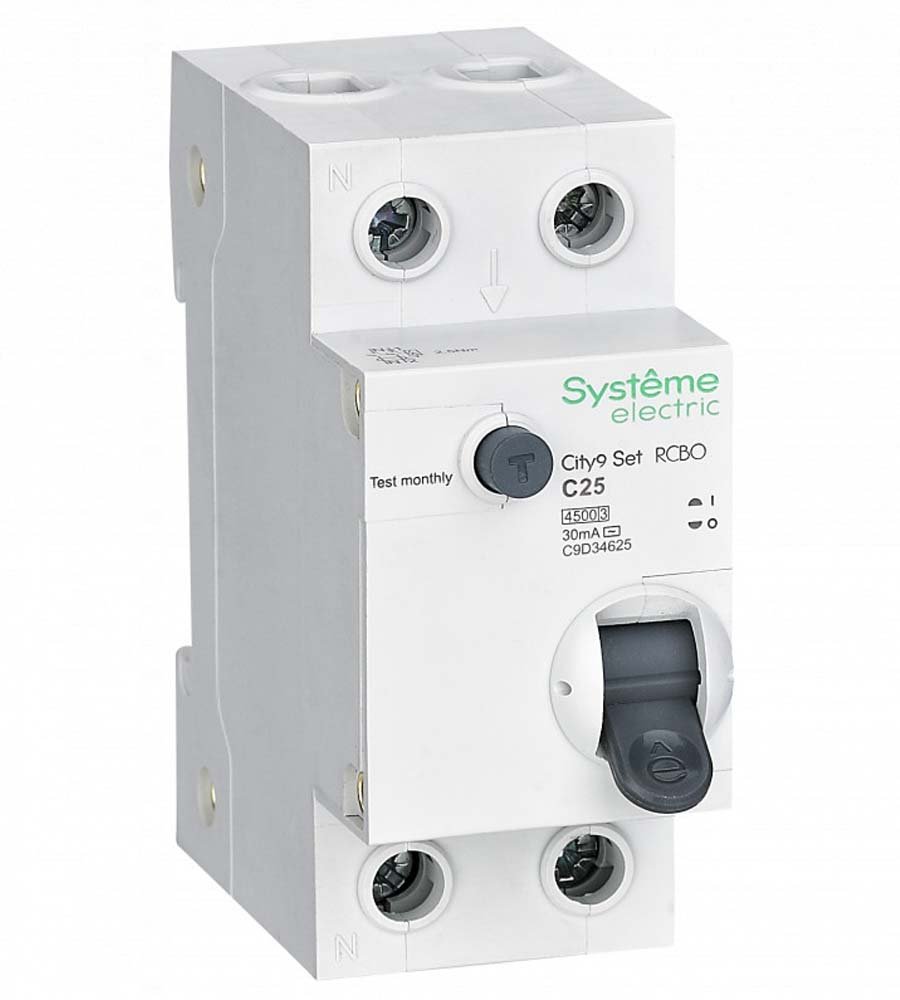

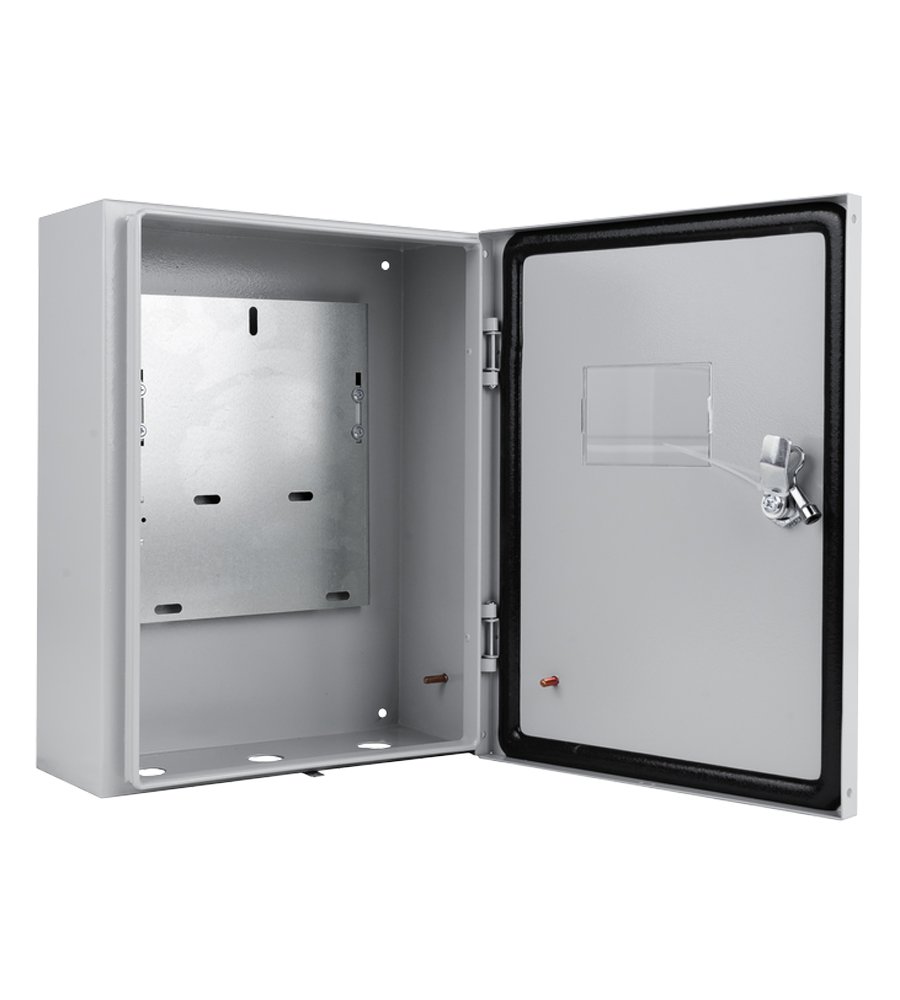

Щит учета навесной ЩУ-3 12 модулей + 3ф счетчик IP66 MECAS	Автоматический выключатель 1п C25 4.5кА NXB-63S (R) CHINT (296712)	Устройство защитного отключения 2п 63А 300мА тип AC FH202 AC-63/0.3 ABB 2CSF202003R3630	Дифференциальный автоматический выключатель 1п+N 25А 4.5kA 30мА тип AC City9 Set SE (C9D34625)

Задача 2: оптимизация щитка по количеству автоматики и её сложности

Щит существует не в вакууме: у него есть вполне определённые задачи, которые он должен решать, не создавая проблем для потребителя. К этим задачам относится:

• переключение линий для проведения профилактических и ремонтных работ в электроустановке;

• защита линий от перегрузок и коротких замыканий;

• защита персонала и строительных конструкций от пожара и удара током в результате утечек тока;

• отображение параметров напряжения и тока в электросети (опция);

• защита электрических приборов от перенапряжений, перекоса фаз и пониженного напряжения (опция);

• автоматизация работы электрических приборов: управление освещением, климатическими установками и другими приборами, в том числе по системе «умный дом» (опция).

То, что обозначено как «опция» не является обязательным компонентом электрощита и добавляется по запросу заказчика. Нужно иметь в виду, что все опциональные элементы увеличивают габариты и стоимость электрощита, иногда в разы, поэтому решение об их необходимости нужно принимать взвешенно, исходя из параметров конкретной электросети и реальной потребности, например, в автоматических системах управления.

К базовым элементам любого распределительного электрощита, без которых он не может обойтись, относятся:

• автоматические выключатели и плавкие вставки, для защиты линий от КЗ и перегрузки;

• ВДТ (УЗО) и АВДТ (дифавтоматы) для защиты персонала и зданий от утечек тока;

• рубильники и контакторы, для осуществления оперативных переключений без функции защиты;

• шины и перемычки для соединения автоматики электрощита по заданной схеме.

Количество автоматических выключателей обычно равно числу отходящих от щитка линий, плюс 1-2 автомата на резерв, для подключения будущих линий при расширении и усложнении электропроводки. Дифференциальная защита (ВДТ и АВДТ) как правило применяется для защиты силовых линий розеток и стационарных приборов, но в некоторых случаях ей могут оснащаться и линии освещения. Сложность и размер электрощита неотъемлемо связаны со сложностью электропроводки, поэтому оптимизация электрощита должна начинаться на стадии проектирования электропроводки – сокращение числа линий, не идущее в ущерб удобству и безопасности это важнейшее мероприятие, позволяющее оптимизировать расходы и на электрощит и на электрику в целом.

Задача 3: подготовка электрощита к установке

После завершения сборки, электрощит нужно подготовить к установке и эксплуатации. Снижение вероятности ошибки при подключении электрощита к проводке достигается путём:

• чёткой и понятной маркировки всех автоматических выключателей, рубильников и ВДТ по их назначению;

• внутренней маркировки присоединительных клемм в соответствии с кабельным журналом;

• составлении схемы электрощита и его паспорта, которые прикладываются к щиту при его передаче в монтаж.

Перед монтажом, все винтовые клеммы в электрощите должны быть протянуты с помощью динамометрических ключей и отвёрток, для обеспечения нужного момента затяжки и беспроблемной эксплуатации в широком диапазоне температур и электрических нагрузок.

Спасибо, что дочитали – надёжного вам электрощита и удобной проводки!
