Электрика в домах со старой проводкой – ремонт и модернизация

В России есть много новых прекрасных домов, с качественной и правильной проводкой. Но есть и дома, где в квартирах, а самое главное – в подъездах и подвалах всё осталось так же, как было в 70-е годы, когда возводились эти дома. Что делать в ситуации, когда у вас и ваших родных в квартире до сих пор старый алюминий – мы расскажем просто и понятно, читайте до конца!

Точечный ремонт – замена розеток, выключателей и светильников

При выходе из строя уже установленной розетки, выключателя или светильника, перед их заменой нужно учесть несколько важных фактов:

• алюминий очень хрупок;

• концы старого провода обычно слишком короткие для присоединения новых изделий;

• клеммы в современных электроустановочных изделиях не предназначены для присоединения алюминия – только для медных жил;

• современные механизмы розеток и выключателей не держатся в старых металлических коробках.

Из данных фактов следуют рекомендации по замене из опыта электриков. Вначале обязательно отключите электричество от участка, где вам нужно работать и убедитесь, что на клеммах розетки нет напряжения. Это можно сделать с помощью индикатора или лампы-контрольки. Затем снимите нерабочий механизм, аккуратно отключив его от проводки.

После снятия старого неисправного механизма нарастите старые алюминиевые жилы новым медным проводом. Для этого понадобится метр медного провода ПуВ (ПВ1) сечением 1,5 мм2 и винтовые клеммы. Старый алюминий нужно выпрямить и очистить от плёнки окиси, а если он обгорел – отрезать почерневший кончик, чтобы присоединять чистую жилу. С помощью винтовой клеммы (лучше из керамики), соедините алюминиевую жилу с медной – достаточно отрезков длиной 10-15 см. В свою очередь, эти медные провода уже будут присоединяться в клеммы новых приборов.

Для установки скрытых розеток и выключателей нужно заменить металлическую коробку на современную пластиковую. Она не только позволит распорным лапкам механизмов надёжно «врезаться» в стенку коробки для фиксации – встроенные в неё крепёжные винты обеспечат дополнительный крепёж металлического или пластикового суппорта розетки.

Помните о том, что жилы алюминия хрупкие, поэтому изгибайте их только в крайнем случае, иначе жила может отломиться и для доступа к проводу придётся штробить стену или потолок, а то и менять участок проводки целиком.

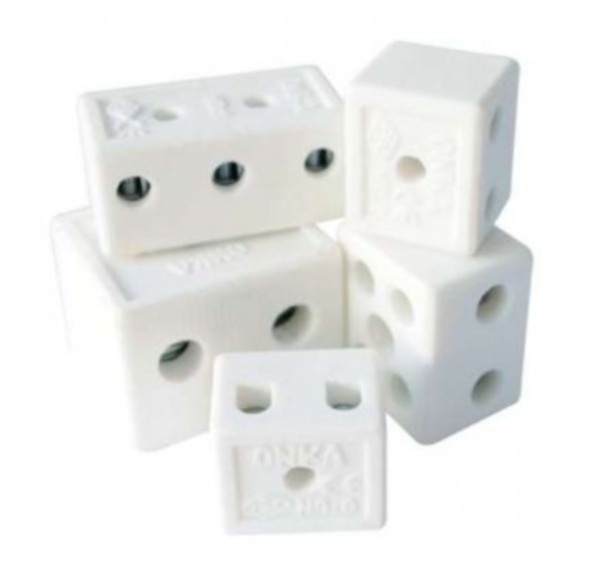

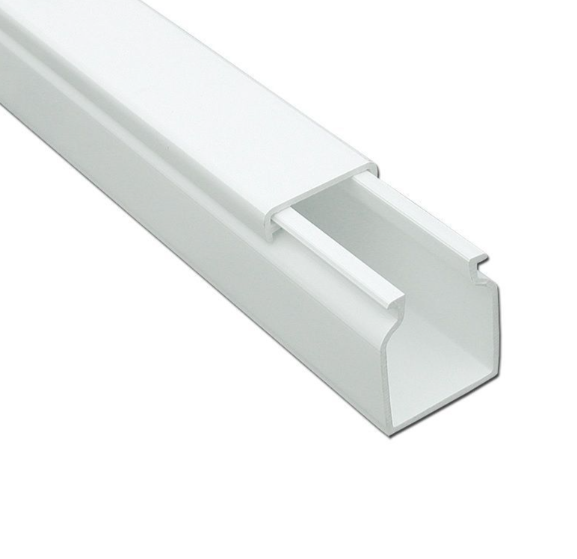

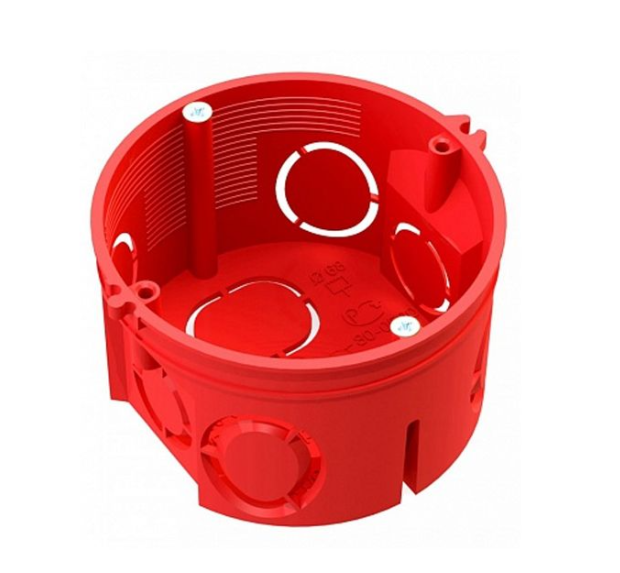

Коробка установочная для кирпичных и бетонных стен СУ Ø68мм H=42мм 1 местная с саморезами IP20 (HF) Промрукав 80-0501С	Клемма керамическая 0.75-1.5мм2 на 1 полюс PK 1.5-1 (5088) ONKA	Кабель-канал 12х12мм (белый) Ruvinil 2м

Ремонт и замена неисправного участка проводки

При обрыве провода в стене, либо необходимости проложить новую линию, лучше всего воспользоваться кабель-каналами и электрическими плинтусами. Это позволит провести модернизацию без сложного и дорогостоящего ремонта.

Первое, что нужно определить – откуда мы будем запитывать новую линию. Как правило, это:

• электрический щиток (самый надёжный вариант);

• распаечная коробка;

• розетка (наименее надёжно).

Для того чтобы запитать кабель от электрического щитка понадобится автоматический выключатель и, в некоторых случаях, нулевая шина. Автомат должен соответствовать сечению кабеля – для меди 1,5 квадрата 10 ампер, для 2,5 квадрата – 16 ампер. Вопреки распространённому мнению, прокладывать новые линии в старой проводке лучше не алюминием, а медью – это важно потому, что клеммы современных розеток, выключателей и приборов рассчитаны именно на медь.

При подключении провода к распаечной коробке скорее всего придётся разобрать старую скрутку, чтобы подключить к ней новый провод. Присоединяться методом «подмотки» новой жилы к старой скрутке нельзя – контакт будет очень плохим и долго не проработает. Лучше всего использовать керамические винтовые клеммы – в каждое отверстие такой клеммы можно подключать до двух жил одинакового сечения и материала. Соответственно, для соединения меди с алюминием их нужно вставлять с противоположных сторон клеммы. Если объёма старой коробки не хватит, её нужно будет вынуть, расширить отверстие в стене и установить новую распайку большего размера.

При запитывании провода от розетки нужно убедиться, что её механизм и клеммы сохранили прочность, иначе хороший контакт долго не продержится. В целом, это наименее надёжный метод.

Защита от утечек тока и удара током в старой проводке

В проводках, выполненных по старым нормам, заземление и защита от утечек не предусматривались, что в современных квартирах, насыщенных мощными приборами, создаёт серьёзную опасность. Для устранения этой опасности, если оставить полную замену проводки за скобками, лучше всего использовать дифференциальные защитные аппараты – УЗО и дифавтоматы. Они работают и без земли – если человек дотронется до оголённого провода или до прибора, внутри которого возникла утечка, дифзащита почти мгновенно отключит линию.

Можно установить одно УЗО на все линии, но такое решение чревато частыми отключениями из-за того, что в старой проводке есть много фоновых утечек из старой изоляции. Лучше разделить проводку на несколько участков и каждый из них снабдить своим УЗО или дифавтоматом на ток утечки не больше 30 мА.

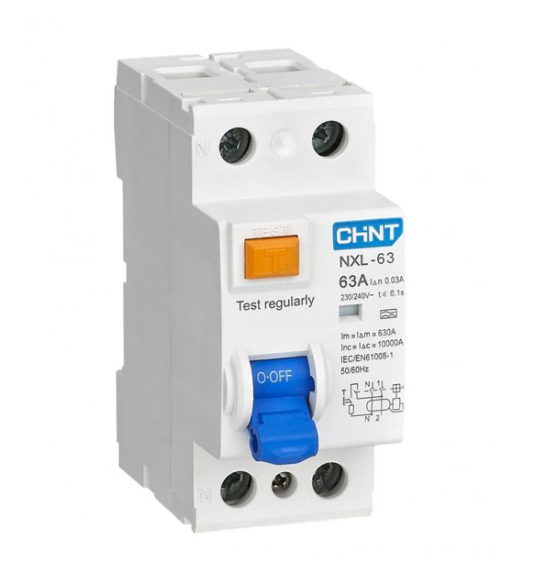

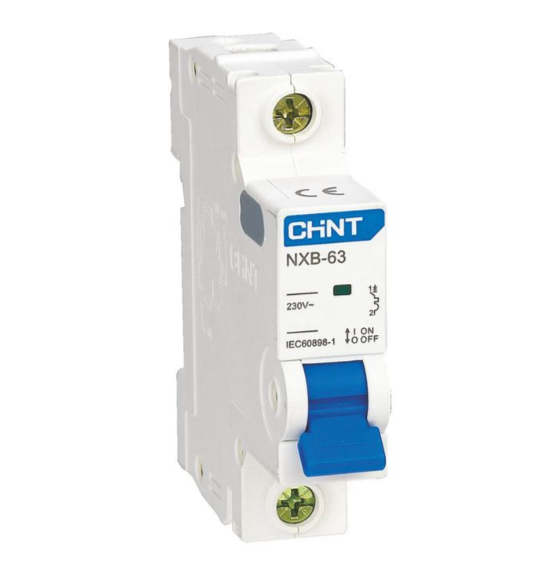

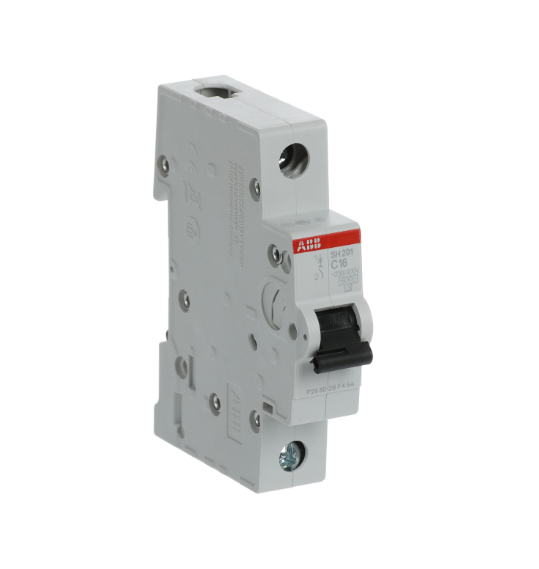

Автоматический выключатель 1п C10 4.5кА NXB-63S (R) CHINT (296709)	Автоматический выключатель 1п С16 6.0кА SH201 АВВ (2CDS211001R0164) ФЛ	Устройство защитного отключения 1п+N 40А 30мА 6кА тип АС NXL-63(R) CHINT (280723)

Полная замена проводки – как совместить новую проводку в квартире и старую снаружи

Если вы решили сделать капитальный ремонт, в нём не будет места старой проводке – щиток, кабели, розетки и выключатели нужно будет полностью заменить. В принципе, эта замена не отличается от монтажа новой проводки в новостройке, поэтому мы остановимся на нюансах, которые нужно учесть именно в условиях старого дома.

Вначале нужно определиться, есть ли в этажном щитке правильное заземление. Если этажный щиток старый, а провода стояка алюминиевые, то заземления там нет. Однако это не значит, что все розетки в квартире нужно делать без заземления, а провода – с двумя жилами. Лучше всего использовать обычные розетки с заземлением, а кабели с тремя жилами для того, чтобы после реконструкции проводки в вашем доме, после того, как в этажном щитке будет установлена шина заземления, подключить к ней третьи жилы всех кабелей из вашей квартиры. А до тех пор, пока заземления не будет, вас защитят УЗО и дифавтоматы (см. выше).

Важно иметь в виду, что сооружение отдельного «заземления» путём вкапывания металлических деталей под окном или, тем более, присоединения к трубе водоснабжения – недопустимо и опасно! Блуждающие токи в строительных конструкциях могут внезапно «вылезти» на самодельном заземлении и привести к поражению током.

Спасибо, что дочитали – надёжной вам проводки и безопасного электричества!
