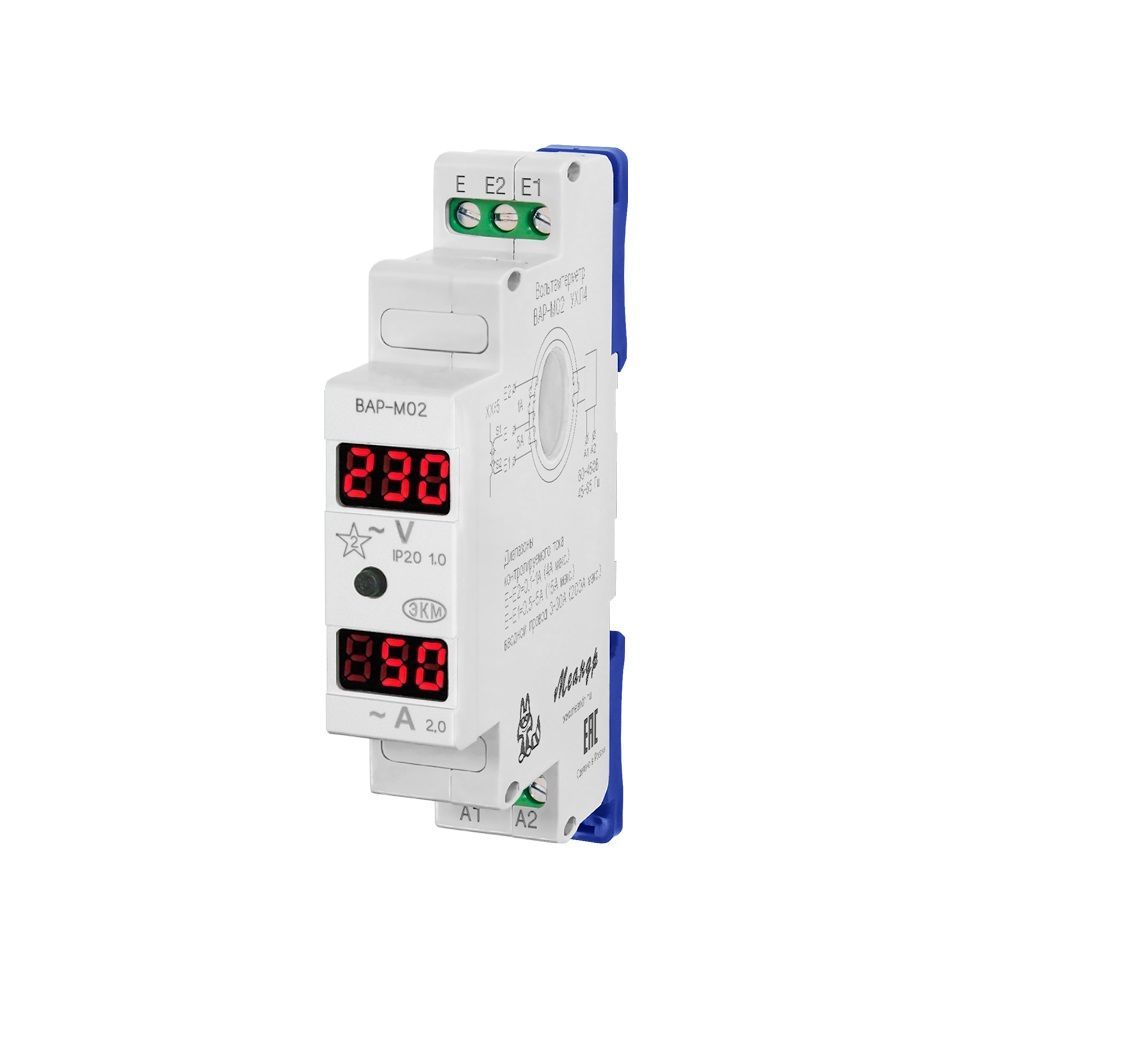

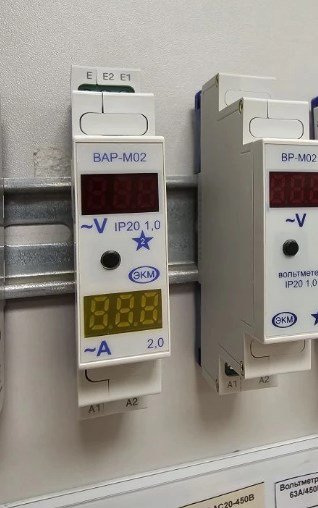

Амперметр/Вольтметр ВАР-М02 АС20-450В 3-30А УХЛ4 1 модуль на DIN-рейку Меандр (141603)

Код товара: Артикул производителя:
ЦС000032686 4680019910253

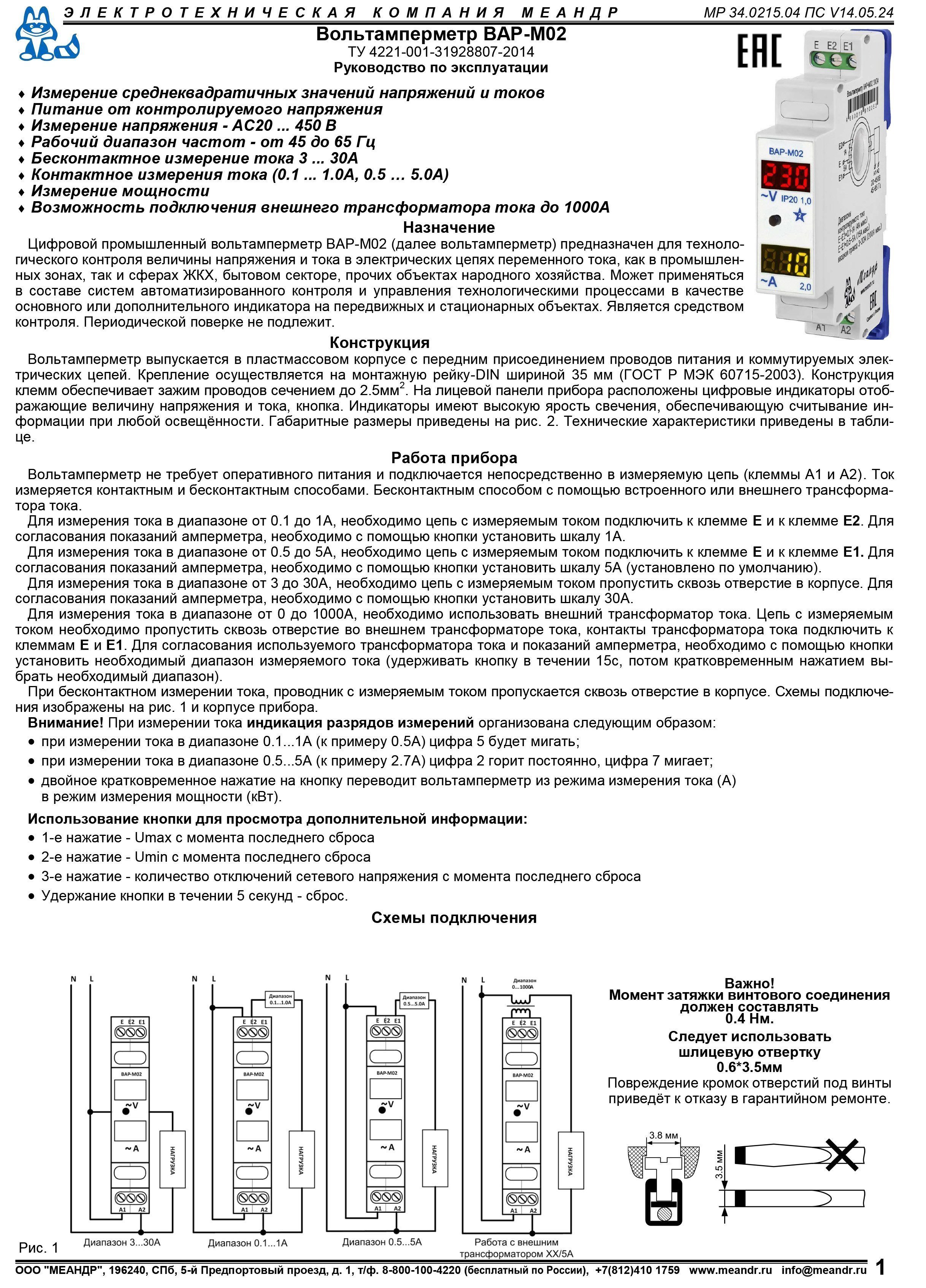

Цифровой промышленный вольтамперметр ВАР-М02 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.
2705 р./шт
В наличии
В корзину
Самовывоз: бесплатно
В наличии в 5-и магазинах
Доставка за 2 часа

Описание

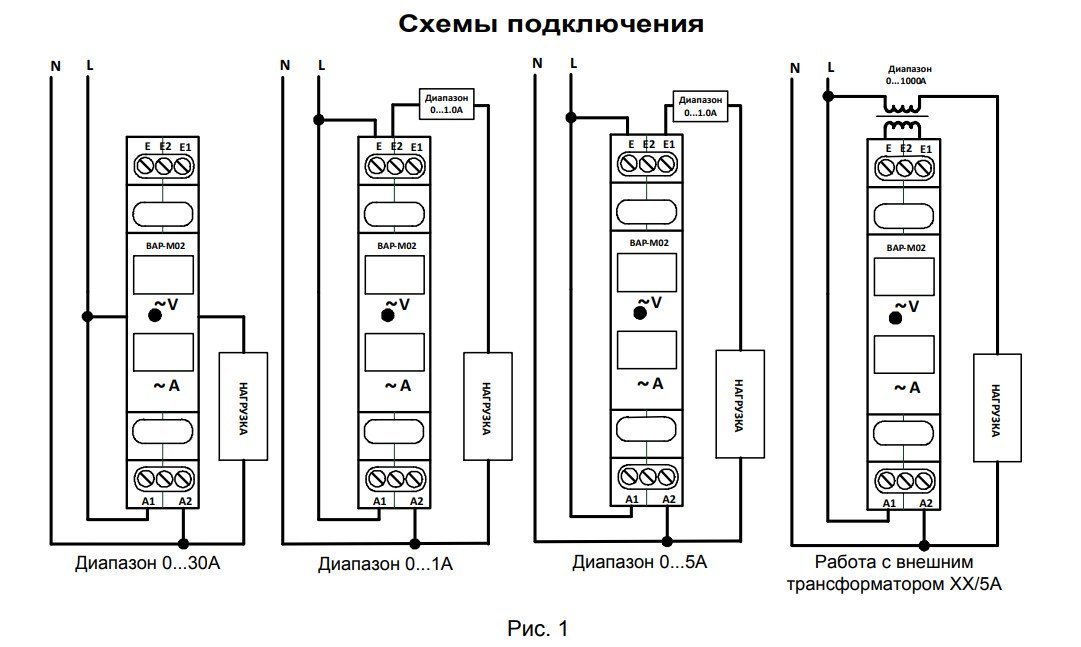

Вольтамперметр не требует оперативного питания и подключаются непосредственно к измеряемой цепи (клеммы А1 и А). Ток измеряется контактным и бесконтактным способами. Бесконтактным способом при помощи встроенного или внешнего трансформатора тока. Для измерения тока в диапазоне от 0,1 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 1А. Для измерения тока в диапазоне от 0,5 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 5А (установлен по умолчанию). Для измерения тока в диапазоне от 3 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 30А. Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. Контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый коэффициент). При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе. Схемы подключения изображены на рисунке ниже и на корпусе прибора. Масса 0,08кг. Средний срок службы, не менее 8 лет.

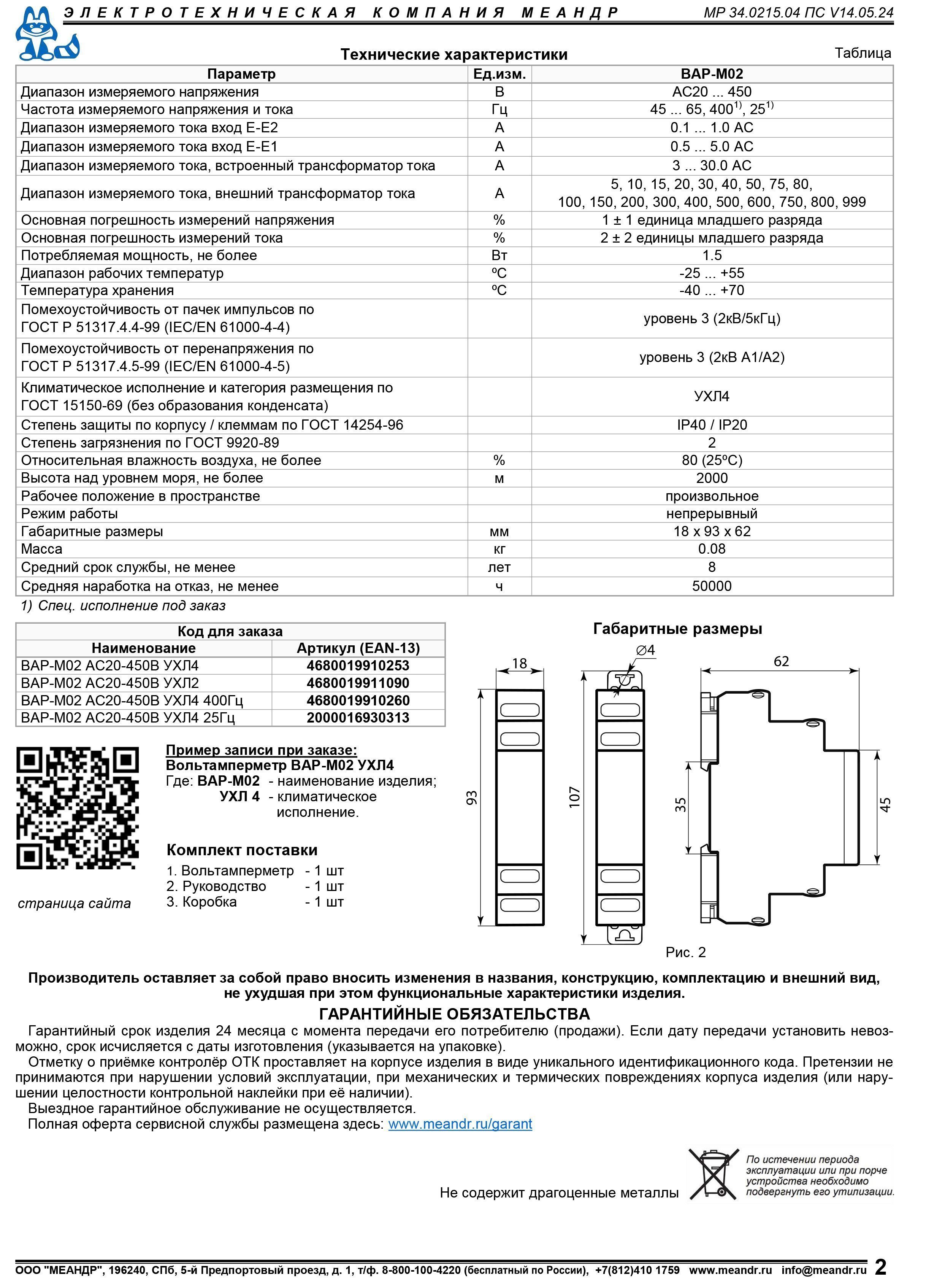

Технические характеристики

Производитель Меандр
Артикул ЦС000032686
Артикул производителя 4680019910253
Базовая единица шт
Тип изделия Вольтметр/Амперметр
Количество фаз 1

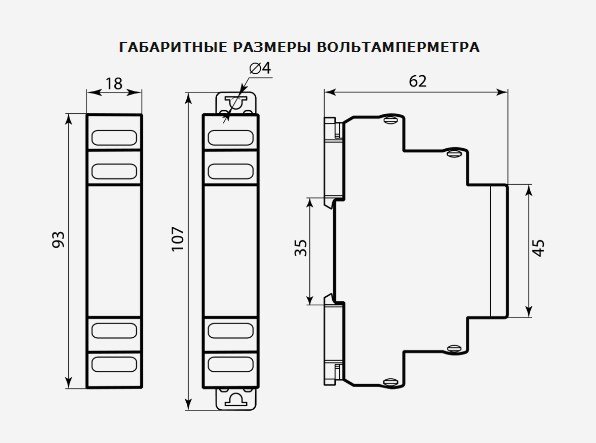

Ширина, мм 18
Высота, мм 93
Глубина, мм 62
Вес, кг 0.08
Степень защиты IP40/IP20
Способ монтажа DIN-рейка
Количество модулей 1
Тип подключения Винтовое соединение
Номинальная частота переменного тока, Гц 45-65
Потребляемая мощность, Вт 1.5
Диапазон рабочих температур, С° -25…+55
Класс точности 1
Вид изделия Цифровой
Тип напряжения AC
Диапазон измерений тока, А 3-30
Диапазон измеряемых напряжений, В 20-450
Погрешность не более 1%
Дискретность индикации 0.1

Файлы

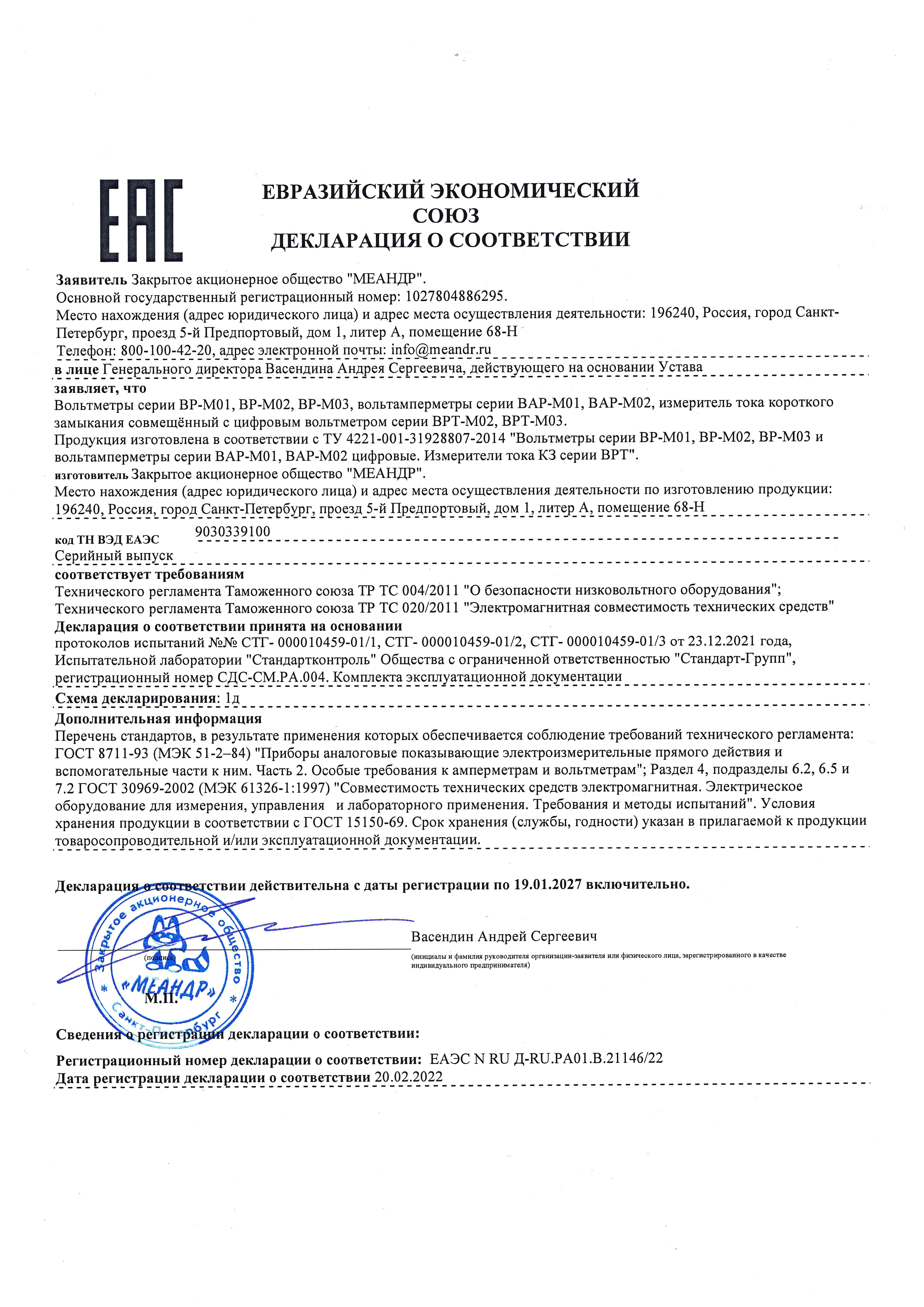

Декларация о соответствии var-m02.pdf
